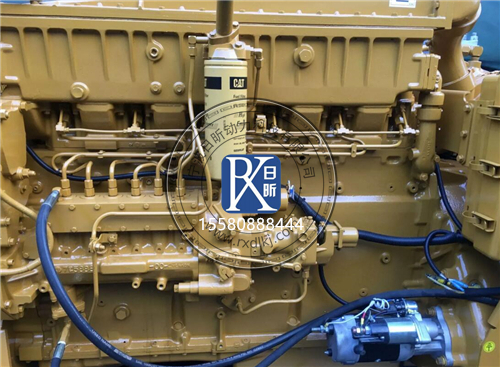

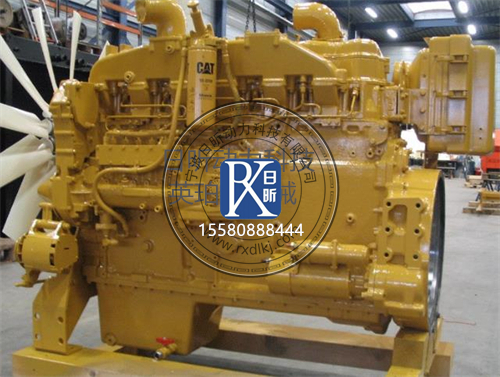

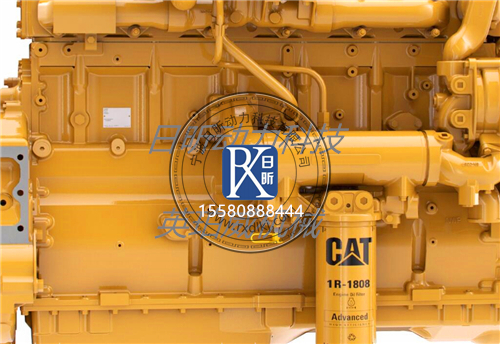

卡特3406發動機作為卡特彼勒公司經典的工程機械動力裝置，憑借其高可靠性和強勁動力廣泛應用于挖掘機、裝載機、發電機組等領域。然而，隨著設備服役年限增長或維護不當，該型號發動機常出現若干高頻故障，直接影響設備出勤率與經濟性。本文將系統分析五大典型故障的成因、診斷方法及修復方案，并結合實際案例提供技術參考。

 一、發動機功率不足與冒黑煙
故障機理：
燃燒不充分是根本原因，具體可分為三類情況：
1. 進氣系統堵塞：空氣濾清器長期未更換（超過500工作小時）或預濾器積塵，導致進氣阻力增大。實測顯示，濾芯堵塞可使進氣量下降30%，渦輪增壓器轉速不足；
2. 燃油系統異常：噴油器開啟壓力低于17000psi標準值（新件應為19500-20500psi），或高壓油泵柱塞磨損造成供油提前角偏差；
3. 渦輪增壓器故障：浮動軸承磨損導致增壓壓力不足，典型表現為1000rpm時增壓壓力低于15psi（標準值18-22psi）。

診斷流程：
- 優先使用ET診斷儀讀取故障代碼，重點檢查FRC（燃油比率控制）參數；
- 階梯式測試：拆卸空濾后試機觀察煙色變化，若改善則確認進氣問題；
- 燃油系統測試：采用Caterpillar 8T-5300壓力表組測量噴油器回油量，單缸回油超過150ml/min需更換噴油器。

修復方案：
- 更換卡特原廠空氣濾芯（零件號1R-0753），清理進氣管道積碳；
- 使用5U-7840校準工具調整噴油器開啟壓力，磨損嚴重的噴油器建議成套更換；
- 渦輪增壓器維修包（7W-7066）可修復80%的軸承磨損問題，葉片損傷需更換總成。

 二、冷卻液異常消耗
典型表現：
每8小時工作周期需補充超過0.5L冷卻液，且無外部泄漏痕跡。

根本原因排查：
1. 缸蓋密封失效：缸墊（7I-8489）在長期高溫下碳化，冷卻液滲入燃燒室形成白色水蒸氣尾氣；
2. 缸套穴蝕：冷卻系統未使用CAT EC-1認證防凍液導致缸套外壁產生蜂窩狀蝕孔；
3. 機油冷卻器破裂：多見于冬季未使用預熱裝置直接啟動，鋁合金殼體凍裂。

診斷技術：
- 冷機狀態下施加15psi壓力測試?yán)鋮s系統，保壓30分鐘壓力下降超過3psi即存在泄漏；
- 機油取樣分析：光譜檢測鉀/鈉元素含量超標（＞50ppm）確認冷卻液混入；
- 內窺鏡檢查缸套壁，穴蝕坑深度超過0.3mm需更換缸套組件。

解決方案：
- 更換缸墊時需按技術規范分三次擰緊缸蓋螺栓（最終扭矩325±5N·m）；
- 使用CAT DEAC防凍液（1U-6681）并添加SCA補充劑（8C-4997）；
- 機油冷卻器升級為不銹鋼殼體版本（317-7984）。

 三、機油壓力過低報警
臨界閾值：
怠速壓力＜15psi或額定轉速壓力＜30psi即觸發報警。

故障樹分析：
1. 機械磨損：主軸承間隙超過0.15mm（標準0.05-0.10mm），實測油壓與間隙平方成反比；
2. 潤滑系統堵塞：機油濾清器旁通閥卡滯或冷卻器內部油道積碳（常見于長期使用劣質機油）；
3. 調壓閥故障：彈簧疲勞導致泄壓過早，需檢查閥芯磨損情況。

應急處理措施：
- 臨時添加10W-40高粘度機油可提升5-8psi壓力；
- 拆檢油底殼檢查吸油濾網是否被密封膠碎屑堵塞。

長效修復：
- 大修時更換主軸承（1W-0715）并研磨曲軸至標準尺寸；
- 每250小時更換機油濾清器（1R-1809），推薦使用Cat DEO 15W-40機油；
- 調壓閥維修包（4I-6149）可恢復90%以上調壓功能。

 四、啟動困難與異響
冬季特發問題：
-20℃環境下啟動時間超過15秒，伴隨"咔嗒"異響。

根本原因：
1. 啟動馬達缺陷：電磁開關觸點燒蝕導致吸合電壓不足（實測＜8V時無法正常嚙合）；
2. 燃油凝膠化：未使用冬季燃油添加劑，蠟質析出堵塞濾清器（2μ過濾精度濾芯更易發生）；
3. 氣門間隙異常：排氣門間隙超過0.38mm（標準0.28-0.33mm）造成壓縮比下降。

優化方案：
- 升級大功率啟動馬達（109-8433），配套更換1000CCA蓄電池；
- 添加Cat Arctic Fuel Conditioner（0C-4669），-35℃仍保持燃油流動性；
- 調整氣門間隙需在冷機狀態進行，進氣門0.25mm/排氣門0.30mm。

 五、電子控制系統故障
常見故障碼：
- 26-12（油門位置傳感器信號異常）
- 71-18（ECM供電電壓不穩定）

深度檢測方法：
- 使用ET軟件監測油門信號電壓，正常應在0.5-4.5V線性變化；
- ECM電源測試：鑰匙ON檔時蓄電池電壓波動不超過±0.5V。

預防性維護建議：
- 每2000小時清潔線束接頭并涂抹Dielectric Grease（9X-8030）；
- 加裝電源穩壓模塊（127-7982）可減少電壓突變沖擊。

 維修經濟性分析
對比不同維修策略的8年周期成本：
- 被動維修：年均故障停機22天，維修成本約$8500；
- 預防性維護：每500小時更換三濾+油品，年均成本$3200，故障率下降65%；
- 大修翻新：12000小時時進行缸套/活塞組更換，可延長壽命8000小時，投資回報率1:2.3。

通過建立基于運行數據的預測性維護系統，可進一步降低23%的突發故障率。建議用戶配備油液檢測儀（1U-5797）實時監控設備狀態，實現精準維保。
