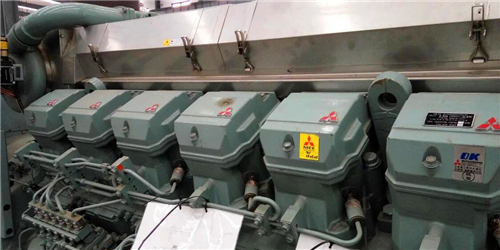

安裝三菱S12柴油發動機曲軸、主軸承瓦

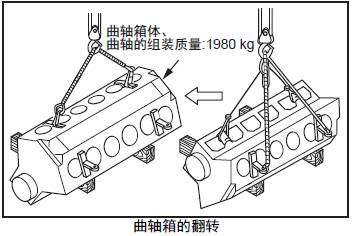

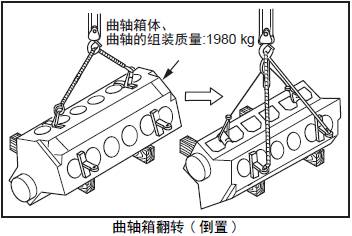

1.1 三菱S12柴油發動機缸體翻轉( 倒置)

將三菱S12柴油發動機缸體放置在回轉臺上翻轉。不使用回轉臺時，在三菱S12柴油發動機缸體上掛上鋼絲索，在鋼絲索和三菱S12柴油發動機缸體體之間填入墊木或布，用起吊機吊起，然后橫倒放置在枕木上。重新掛鋼絲索，在枕木上將三菱S12柴油發動機缸體體翻轉( 倒置)。

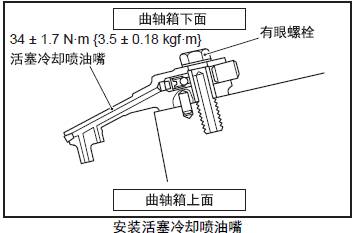

1.2 安裝三菱S12柴油發動機活塞冷卻噴油嘴

將三菱S12柴油發動機活塞冷卻噴油嘴安裝在三菱S12柴油發動機缸體內，按照規定的扭矩緊固有眼螺栓。

三菱S12柴油發動機缸體體、

三菱S12柴油發動機曲軸的組裝質量:1980 kg三菱S12柴油發動機活塞冷卻噴油嘴要使用扭力扳手按照規定的扭矩緊固。用過大的扭矩緊固時，因旋緊過度會導致止回閥動作不良，引起三菱S12柴油發動機活塞燒壞。

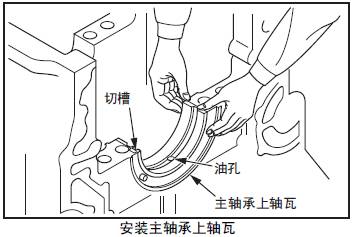

1.3 安裝三菱S12柴油發動機主軸承瓦上軸瓦

(a) 安裝三菱S12柴油發動機主軸承瓦軸瓦時，三菱S12柴油發動機主軸承瓦軸瓦的外表面和三菱S12柴油發動機主軸承瓦座的內孔表面不能涂抹潤滑油。用清洗劑清除這些部位的異物和油污后，安裝三菱S12柴油發動機主軸承瓦軸瓦。

(b) 安裝三菱S12柴油發動機主軸承瓦軸瓦時，上下軸瓦不能錯裝。有油孔的軸瓦是上軸瓦，沒有油孔平面狀的是下軸瓦。注意三菱S12柴油發動機主軸承瓦的上下軸瓦不要錯裝。

(c) 安裝時注意不要損傷三菱S12柴油發動機主軸承瓦軸瓦。

(1) 清洗三菱S12柴油發動機主軸承瓦座孔和三菱S12柴油發動機主軸承瓦端蓋的對接面，確認無異物粘附。

(2) 確認上下軸瓦無損傷或油污。

(3) 三菱S12柴油發動機主軸承瓦上軸瓦和三菱S12柴油發動機缸體的嵌槽對準后安裝。

注:(a) 軸瓦兩端的突出量保持均等。(b) 三菱S12柴油發動機主軸承瓦上軸瓦對準三菱S12柴油發動機缸體體的嵌槽安裝，能使上軸瓦的油孔和三菱S12柴油發動機缸體的油槽位置保持一致。

(4) 在各三菱S12柴油發動機主軸承瓦的內表面均勻涂抹潤滑油。

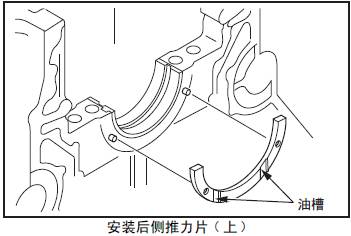

1.4 安裝后側三菱S12柴油發動機推力片( 上)

(1) 三菱S12柴油發動機推力片(上)的油槽面朝外側，對準三菱S12柴油發動機缸體最后端的定位銷后安裝。

(2) 在三菱S12柴油發動機推力片的接觸面均勻涂敷潤滑油。

注: 前側三菱S12柴油發動機推力片( 上) 在三菱S12柴油發動機曲軸安裝后插入。

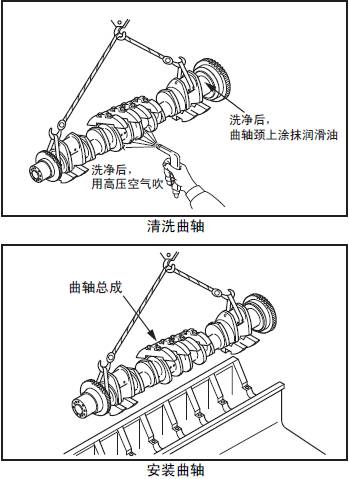

1.5 安裝三菱S12柴油發動機曲軸

(1) 確認安裝在三菱S12柴油發動機缸體上的三菱S12柴油發動機推力片(上)的內表面均勻涂抹清潔潤滑油。

(2) 三菱S12柴油發動機曲軸用清洗油充分洗凈，用高壓空氣吹干凈，在三菱S12柴油發動機曲軸的軸頸部位均勻涂抹清潔潤滑油。

注: 在清洗三菱S12柴油發動機曲軸時，特別注意清洗三菱S12柴油發動機曲軸頸、曲柄銷和油孔內部，確認沒有異物或雜質。另外，確認油孔處無毛刺。

(3) 水平吊起三菱S12柴油發動機曲軸，小心地放入三菱S12柴油發動機缸體內。

注: 起吊三菱S12柴油發動機曲軸時，為避免損傷三菱S12柴油發動機曲軸，用布吊帶或墊物進行起吊。

(4) 緩慢盤轉三菱S12柴油發動機曲軸，確認能夠輕松回轉。

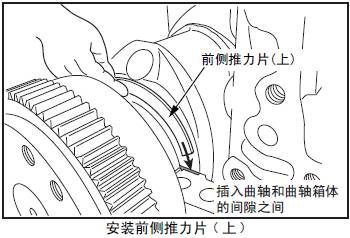

1.6 安裝前側三菱S12柴油發動機推力片( 上)

(1) 將裝入的三菱S12柴油發動機曲軸推向三菱S12柴油發動機前側，使三菱S12柴油發動機曲軸頸端面和先裝入的后側三菱S12柴油發動機推力片( 上) 輕輕接觸。

(2) 將前側三菱S12柴油發動機推力片(上)的油槽面朝向三菱S12柴油發動機前側，插入三菱S12柴油發動機曲軸和三菱S12柴油發動機缸體之間的間隙內。

(3) 前后移動三菱S12柴油發動機曲軸，確認有適當的間隙。

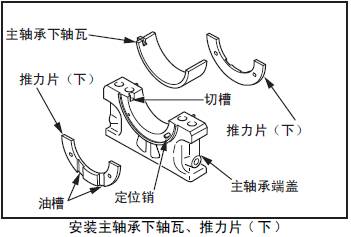

1.7 安裝三菱S12柴油發動機主軸承瓦下軸瓦、三菱S12柴油發動機推力片( 下)

(1) 三菱S12柴油發動機主軸承瓦下軸瓦和三菱S12柴油發動機主軸承瓦端蓋的切槽對準后安裝。

注: 軸瓦兩端的突出量保持均等。

(2) 在各三菱S12柴油發動機主軸承瓦下軸瓦的內表面均勻涂抹潤滑油。

(3) 在最后端三菱S12柴油發動機主軸承瓦端蓋的定位銷位置安裝三菱S12柴油發動機推力片( 下)。

注: 三菱S12柴油發動機推力片( 下) 的油槽分別朝向端蓋的外側安裝。

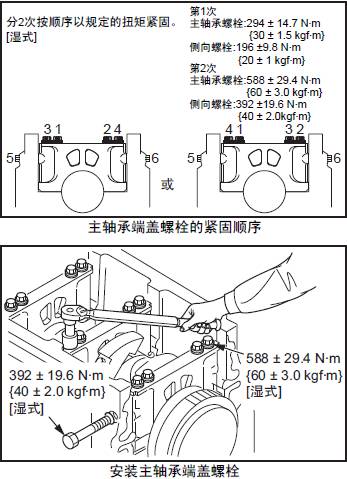

1.8 安裝三菱S12柴油發動機主軸承瓦端蓋

安裝時，三菱S12柴油發動機主軸承瓦端蓋螺栓和側向螺栓必須遵守規定的緊固順序。

(1) 確認安裝在三菱S12柴油發動機主軸承瓦端蓋上的主軸瓦和三菱S12柴油發動機推力片上均勻涂抹清潔潤滑油。

(2) 安裝時，三菱S12柴油發動機主軸承瓦端蓋上的刻印編號按從三菱S12柴油發動機前方向后方的順序，另外，端蓋凸顯「FRONT」記號的側面朝向三菱S12柴油發動機前側的方向( 切槽都在同側)。

(3) 三菱S12柴油發動機主軸承瓦端蓋螺栓、墊圈涂抹潤滑油后臨時安裝。

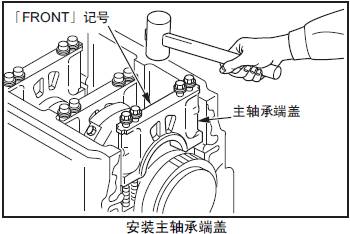

(4) 用軟金屬錘均勻地將三菱S12柴油發動機主軸承瓦端蓋打入。

(5) 側向螺栓、墊圈涂抹潤滑油后臨時安裝。

(6) 最后端除外的三菱S12柴油發動機主軸承瓦端蓋螺栓和側向螺栓按照圖示順序，臨時旋緊至1/2 的規定扭矩處。

(7) 最后端除外的三菱S12柴油發動機主軸承瓦端蓋螺栓按照圖示順序，旋緊至規定扭矩。

(8) 最后端三菱S12柴油發動機主軸承瓦端蓋暫時擰緊至稍微固定的程度。在此狀態時，測量三菱S12柴油發動機曲軸的軸向間隙。

1.9 測量三菱S12柴油發動機曲軸的軸向間隙

(1) 確認三菱S12柴油發動機曲軸能夠輕松地盤動。

(2) 安裝千分表，將表頭接觸三菱S12柴油發動機曲軸的后端面。

(3) 用撬棒撥動三菱S12柴油發動機曲軸，測量三菱S12柴油發動機曲軸前后移動的最大差值，檢測軸向間隙值。超過標準值時，檢測三菱S12柴油發動機推力片和三菱S12柴油發動機曲軸。標準值以內時，在旋松最后端的三菱S12柴油發動機主軸承瓦端蓋螺栓的狀態前后移動三菱S12柴油發動機曲軸，再次檢測。

(4) 將最后端的三菱S12柴油發動機主軸承瓦端蓋正式旋緊后，再次測量和確認軸向間隙。

(5) 再次確認三菱S12柴油發動機曲軸能夠輕松地盤動。

(6) 再次確認所有的三菱S12柴油發動機主軸承瓦端蓋螺栓和側向螺栓有無遺漏緊固。

1.10 三菱S12柴油發動機缸體的翻轉

將三菱S12柴油發動機缸體放置在回轉臺上翻轉。不使用回轉臺時，在三菱S12柴油發動機缸體上掛上鋼絲索，在鋼絲索和三菱S12柴油發動機缸體體之間填入墊木或布，用起吊機吊起，然后橫倒放置在枕木上。重新掛鋼絲索，在枕木上將三菱S12柴油發動機缸體翻轉恢復正常的位置。
