三菱R16柴油發動機缸體、曲軸的檢測、修理

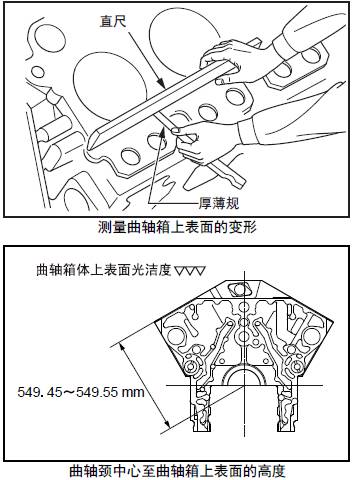

5.1 測量三菱R16柴油發動機三菱R16柴油發動機缸體上表面的變形

三菱R16柴油發動機三菱R16柴油發動機缸體的研磨量很小，要控制在最小限度內。三菱R16柴油發動機三菱R16柴油發動機缸體的研磨量增加后，會引起三菱R16柴油發動機的燃燒不均，三菱R16柴油發動機活塞和氣閥碰撞等故障發生。

在三菱R16柴油發動機三菱R16柴油發動機缸體的上表面放置直尺，用厚薄規測量變形量。超過極限值時，更換新品或研磨修整。進行研磨修整時，要記錄最大研磨量。另外，三菱R16柴油發動機氣缸頭上面進行研磨修整時，合計的最大研磨量限定在0.50 mm以內。

檢測項目	標準值	限定值
測量三菱R16柴油發動機三菱R16柴油發動機缸體上表面的變形	0.1 mm 以下	0.2 mm
三菱R16柴油發動機曲軸頸中心至三菱R16柴油發動機三菱R16柴油發動機缸體上表面的高度( 參考值)	549.45 ～ 549.55 mm	-

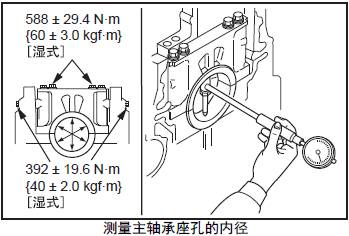

5.2 測量三菱R16柴油發動機主軸承瓦座孔的內徑

(1) 將三菱R16柴油發動機主軸承瓦端蓋按照規定方法安裝在三菱R16柴油發動機三菱R16柴油發動機缸體上。

注: 三菱R16柴油發動機主軸承瓦端蓋的緊固要領，參照「三菱R16柴油發動機本體的組裝」的「安裝三菱R16柴油發動機主軸承瓦端蓋」項。

(2) 測量三菱R16柴油發動機主軸承瓦座孔的上下方向和斜方向的內徑。

檢測項目	公稱值	標準值	限定值
三菱R16柴油發動機主軸承瓦座孔的內徑	ø 179 mm	179.000 ～179.025 mm	179.045 mm

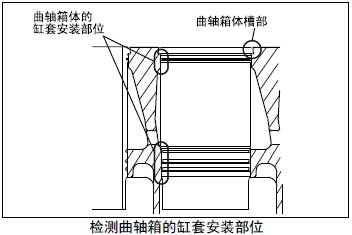

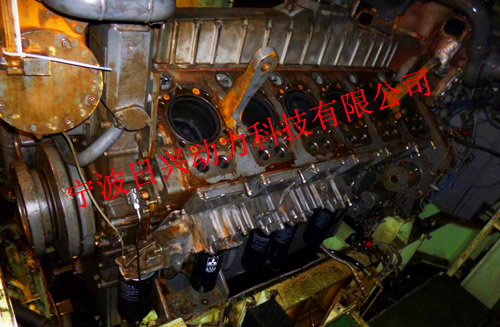

5.3 檢測三菱R16柴油發動機三菱R16柴油發動機缸體的三菱R16柴油發動機缸套安裝部位

(1) 檢查三菱R16柴油發動機三菱R16柴油發動機缸體的凹槽部分，確認角部無裂損，與三菱R16柴油發動機缸套凸肩下面接觸部分無單側接觸。有異常時，修整三菱R16柴油發動機三菱R16柴油發動機缸體的凹槽部分。

(2) 檢查三菱R16柴油發動機三菱R16柴油發動機缸體的三菱R16柴油發動機缸套安裝部位，確認無壓損、腐蝕等異常。

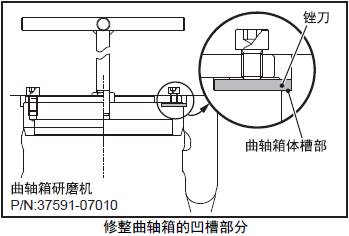

5.4 修整三菱R16柴油發動機三菱R16柴油發動機缸體的凹槽部分

三菱R16柴油發動機三菱R16柴油發動機缸體凹槽部分單側接觸時，進行研磨修正。用三菱R16柴油發動機三菱R16柴油發動機缸體研磨機進行研磨修正，使圓周４個方向的槽深誤差小于0.05mm。

三菱R16柴油發動機三菱R16柴油發動機缸體凹槽研磨修整后，測量三菱R16柴油發動機缸套凸肩部分的突出量。

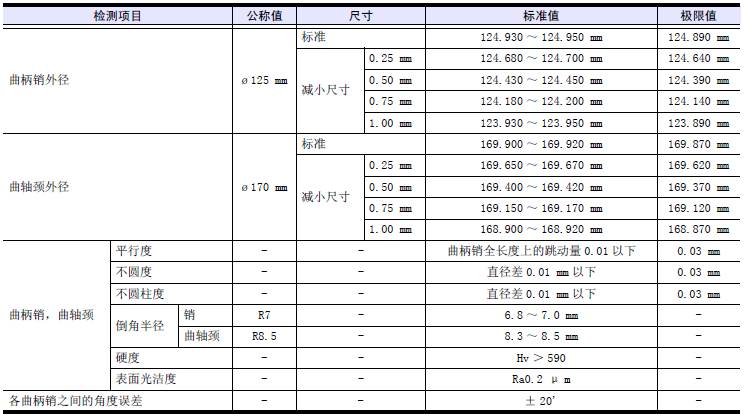

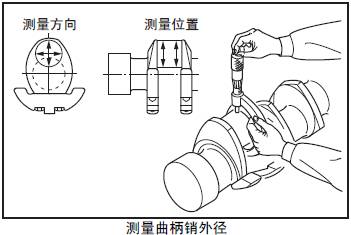

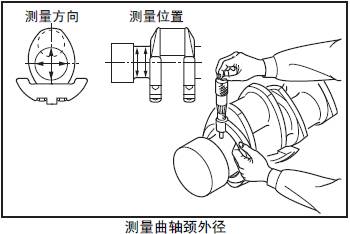

5.5 測量三菱R16柴油發動機曲軸的曲柄銷和三菱R16柴油發動機曲軸頸的外徑

(1) 測量三菱R16柴油發動機曲軸的曲柄銷和三菱R16柴油發動機曲軸頸的外徑。

超過極限值時，使用加厚尺寸的軸瓦，按照和加厚尺寸軸瓦的規格研磨三菱R16柴油發動機曲軸。使用1.00 mm 規格的加厚尺寸主軸瓦仍然超出極限值時，更換新的三菱R16柴油發動機曲軸。

5.5.1 研磨三菱R16柴油發動機曲軸的曲柄銷和三菱R16柴油發動機曲軸頸的外徑

使用加厚尺寸的軸瓦，按照和加厚尺寸軸瓦對應的標準值研磨三菱R16柴油發動機曲軸。

注意研磨時不要改變軸頸端部倒角的半徑和軸頸寬度。對于表面硬度明顯降低的三菱R16柴油發動機曲軸，要再進行熱處理并進行磁性探傷檢查。研磨加工后，測量曲柄銷軸頸寬度和最后端三菱R16柴油發動機曲軸頸的軸頸寬度。

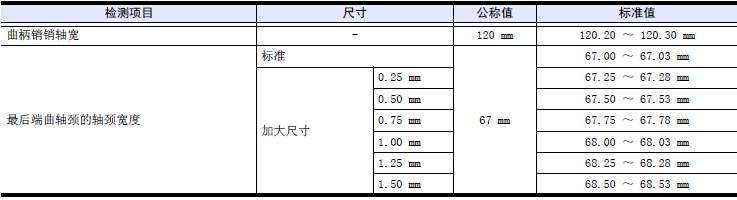

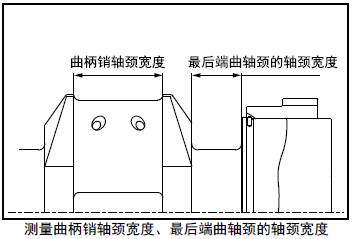

5.6 測量曲柄銷軸頸寬度、最后端三菱R16柴油發動機曲軸頸的軸頸寬度

(1) 檢查三菱R16柴油發動機曲軸的軸外表面無有害損傷和磨損。

(2) 測量曲柄銷和最后端三菱R16柴油發動機曲軸頸的軸頸寬度。根據最后端三菱R16柴油發動機曲軸頸的軸頸寬度的磨損程度使用加大尺寸三菱R16柴油發動機推力片時，按照加大尺寸三菱R16柴油發動機推力片的規格研磨三菱R16柴油發動機曲軸。

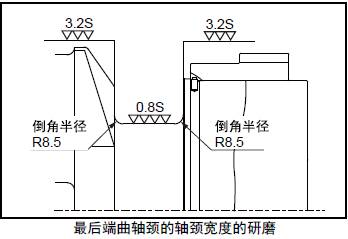

5.6.1 最后端三菱R16柴油發動機曲軸頸的軸頸寬度的研磨

使用加大尺寸三菱R16柴油發動機推力片時，按照和使用加大尺寸三菱R16柴油發動機推力片對應的標準值研磨三菱R16柴油發動機曲軸。

注意研磨時不要改變軸頸端部倒角的半徑。對于表面硬度明顯降低的三菱R16柴油發動機曲軸，要再進行熱處理并進行磁性探傷檢查。研磨加工后的表面精度均應滿足標準值要求。

注: 使用的前后２片三菱R16柴油發動機推力片的厚度差不超過0.25 mm。

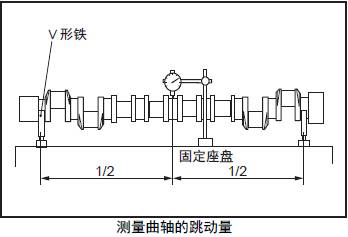

5.7 測量三菱R16柴油發動機曲軸的跳動量

將三菱R16柴油發動機曲軸的前后端軸頸座在V 型鐵塊上，測量中央軸頸的跳動量。參照標準值，跳動量較小的用研磨方法修正。跳動量較大的用壓力器校正。超過極限值時更換新的三菱R16柴油發動機曲軸。使用研磨或壓力機修理時，要對各部位進行磁性探傷檢查，確認沒有有害的裂痕或損傷。

檢測項目	公稱值	標準值	限定值
測量三菱R16柴油發動機曲軸的跳動量	0.04 mm 以下	0.10 mm	全幅

5.8 檢測三菱R16柴油發動機曲軸齒輪

三菱R16柴油發動機曲軸齒輪的齒面有剝離、磨損、單面接觸等異常時，更換新的三菱R16柴油發動機曲軸齒輪。

5.9 更換三菱R16柴油發動機曲軸齒輪

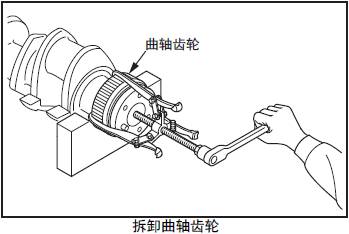

5.9.1 拆卸三菱R16柴油發動機曲軸齒輪

用齒輪拆卸器將三菱R16柴油發動機曲軸齒輪從三菱R16柴油發動機曲軸上拆出。

注: 通過加熱三菱R16柴油發動機曲軸齒輪拆出時，加熱溫度應在180ºC以下。

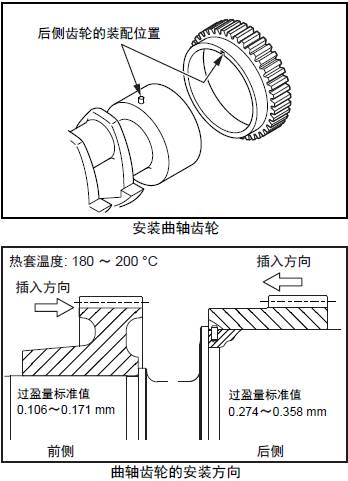

5.9.2 安裝三菱R16柴油發動機曲軸齒輪

(a) 確認三菱R16柴油發動機曲軸齒輪的安裝方向和位置正確。

(b) 三菱R16柴油發動機曲軸齒輪熱套時，要在規定溫度以下進行均勻預熱。

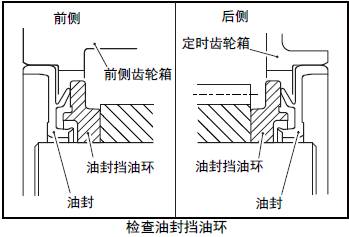

5.10 檢查三菱柴油機油封擋油環

發現擋油環有引起潤滑油漏油的擊痕、損傷、磨損和變形等異常時，更換擋油環。

5.11 更換三菱柴油機油封擋油環

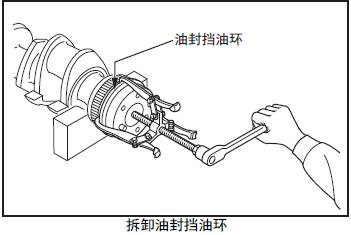

5.11.1拆卸三菱柴油機油封擋油環

用齒輪拆卸器將三菱柴油機油封擋油環從三菱R16柴油發動機曲軸上拆出。

注: 通過加熱三菱柴油機油封擋油環拆出時，加熱溫度應在100ºC以下。

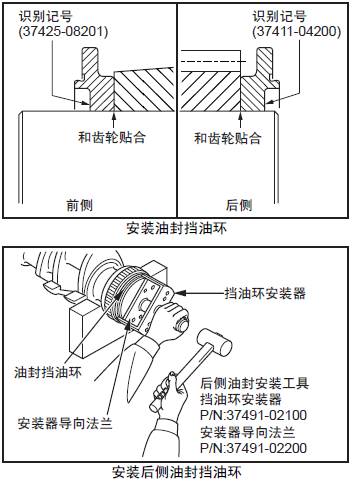

5.11.2安裝三菱柴油機油封擋油環

(1) 測量三菱R16柴油發動機曲軸外徑和三菱柴油機油封擋油環的內徑，確認過盈量。

(2) 將三菱柴油機油封擋油環在110 º C 以下均勻預熱。確認擋油環的方向和位置后擊入。

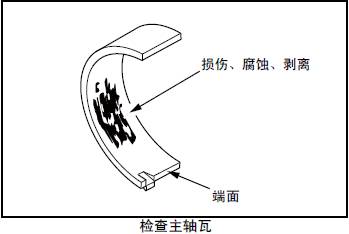

5.12 檢查主軸瓦

檢查主軸瓦的表面、背面和端面，如有接觸不良、滑動損傷、腐蝕、異物嵌入等異常時更換新品。

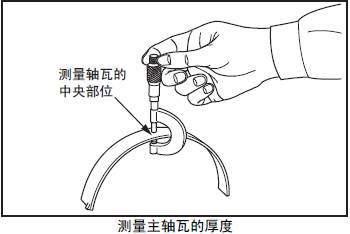

5.13 測量主軸瓦的厚度

測量主軸瓦的中央部位的厚度。

超過極限值時，將主軸瓦上下整套更換。根據三菱R16柴油發動機曲軸頸的磨損程度，在三菱R16柴油發動機曲軸重新研磨使用時，使用加厚尺寸的主軸瓦。

三菱R16柴油發動機曲軸的研磨要領參考「三菱R16柴油發動機本體的檢測、修理」的「三菱R16柴油發動機曲軸的曲柄銷和三菱R16柴油發動機曲軸頸的研磨」項。

注: 主軸瓦的加厚規格有0.25、0.50、0.75、1.00 mm。

檢測項目	尺寸		公稱值	標準值	限定值
三菱R16柴油發動機主軸承瓦軸瓦的中央部分厚度	標準		4.500 mm	4.467 ～ 4.480 mm	4.425 mm
	加厚尺寸	0.25mm	4.625 mm	4.592 ～ 4.605 mm	4.550 mm
		0.5mm	4.750 mm	4.717 ～ 4.730 mm	4.675 mm
		0.75mm	4.875 mm	4.842 ～ 4.855 mm	4.800 mm
		1.0mm	5.000 mm	4.967 ～ 4.980 mm	4.925 mm

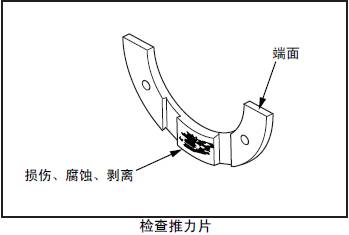

5.14 檢查三菱R16柴油發動機推力片

檢查三菱R16柴油發動機推力片的接觸面、背面和端面，如有接觸不良、滑動損傷、腐蝕、異物嵌入等異常時更換新品。

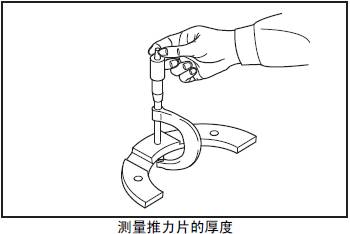

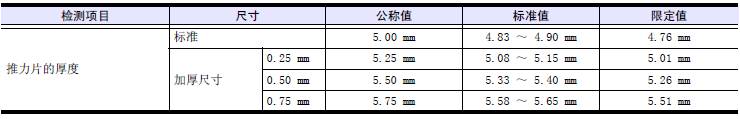

5.15 測量三菱R16柴油發動機推力片的厚度

測量三菱R16柴油發動機推力片的厚度。

超過極限值時更換新的三菱R16柴油發動機推力片。根據三菱R16柴油發動機曲軸的磨損程度，在三菱R16柴油發動機曲軸重新研磨使用時，使用加厚尺寸的三菱R16柴油發動機推力片。三菱R16柴油發動機曲軸的研磨要領參考「三菱R16柴油發動機本體的檢測、修理」的「最后端三菱R16柴油發動機曲軸頸的軸頸寬度研磨」項。

注:(a) 三菱R16柴油發動機推力片的加厚尺寸有0.25、0.50、0.75 mm。(b) 加厚尺寸三菱R16柴油發動機推力片可單側( 上下片組合) 使用，調整軸向間隙時可盡量減少三菱R16柴油發動機曲軸的研磨量。
