安裝John Deere約翰迪爾強鹿柴油發動機噴油嘴

注意： 安裝噴油嘴前要確保已經從噴油嘴襯套底部拆除了舊銅墊圈。

1. 在噴油嘴(C) 頂部末端裝入銅墊圈(B)。

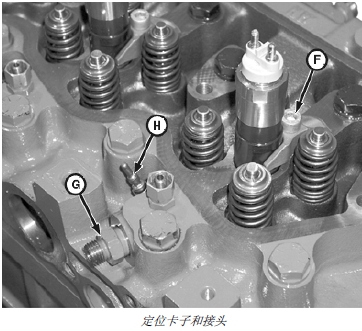

2. 安裝噴油嘴，將噴油嘴的固定卡子(D) 固定在缸蓋上。安裝后，噴油嘴的的進油口 (A) 一定要對著供油管 (E)。

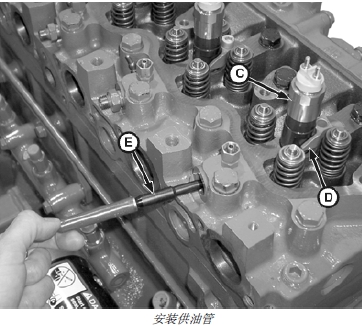

3. 安裝輸油管(E)，較小一端朝噴油嘴方向。用手轉動噴油嘴，直到管路正確座在噴油嘴中。

重要提示： 使用正確扭轉步驟擰緊接頭 (G) 和螺釘(F)。

4. 使用正確扭轉步驟擰緊接頭 (G) 和螺釘 (F)。（參見CTM230 （配有 Denso 高壓共軌的 11 級電子燃油系統）第 02 部分第 090 章的“安裝電子噴油嘴”部分。）

注意： 更換預熱塞時，新?lián)Q預熱塞的額定電壓一定要與原來的相符。24 伏預熱塞的色環為藍色，12 伏預熱塞的色環為黃色。

5. 安裝預熱塞(H)，按扭矩技術規格的要求擰緊。

技術規格

預熱塞－扭矩. . . . . . . 15 牛頓米 (133 磅- 英寸)

6. 每個氣缸重復上述程序。

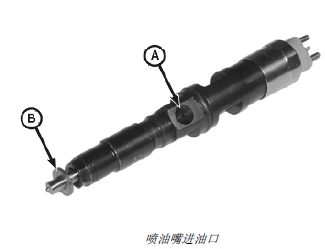

A – 噴油嘴進油口

B – 銅墊圈

C – 噴油嘴

D – 噴油嘴定位卡子

E – 供油管

F – 螺釘

G – 接頭

H – 預熱塞

安裝支座總成

重要提示： John Deere約翰迪爾強鹿柴油發動機或缸蓋大修期間，每次拆下支座后，都要更換 O 形密封環 (B) 和搖臂供油O 形環 (A)。

1. 使用下列方法安裝新的密封環 (B)：

• 小心地從搖臂支座上拆下舊的密封環。不要使用任何鋒利的刀具，以免損壞支座。

• 用丙酮清潔密封槽。再用壓縮空氣吹干。

• 在密封槽中安裝新的密封環時，從兩端開始向搖臂罩蓋中心安裝。禁止在密封環上使用密封劑。

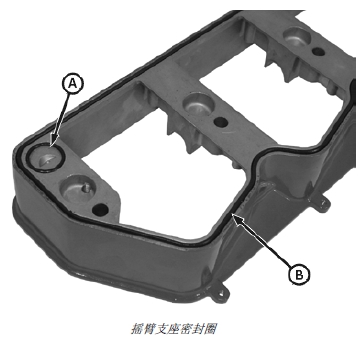

A – 搖臂軸供油 O 形密封環

B – 支座密封圈

2. 安裝搖臂軸支座(A) 并按技術規格要求擰緊螺釘(B)。

技術規格

搖臂支撐螺釘－扭矩 60 牛頓米（44 磅－英尺）

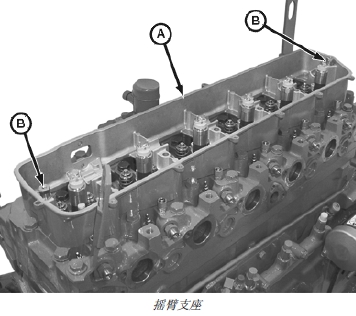

A – 搖臂支座

B – 螺釘（使用了 2 個）

安裝John Deere約翰迪爾強鹿柴油發動機搖臂總成

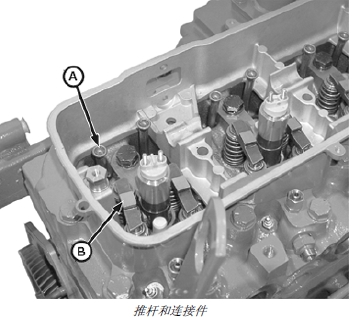

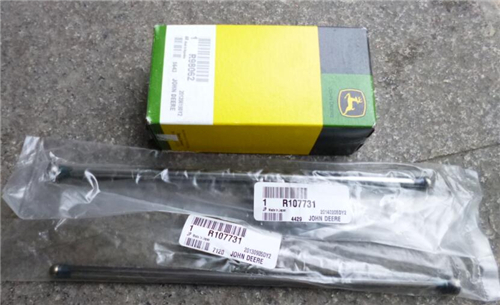

1. 將推桿(A) 裝在拆下時的同一位置。

2. 在拆下時的同一位置安裝連接件(B)。

A – 推桿

B – 連接件

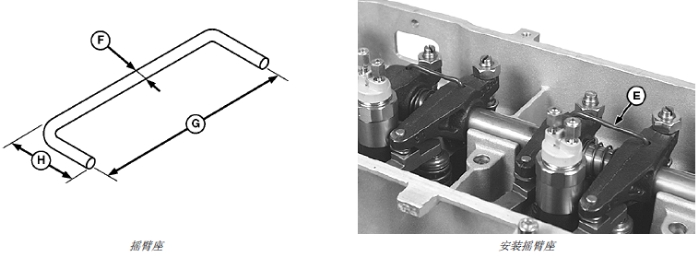

重要提示： 安裝過程中，放松搖臂上的調節螺釘可避免損壞搖臂軸。為有助于安裝搖臂軸總成，要使用搖臂座(E)，如圖所示。

3. 將搖臂總成裝到John Deere約翰迪爾強鹿柴油發動機上。

4. 用機油潤滑搖臂部件和推桿座，確保部件靈活轉動。將兩端的卡箍螺釘涂上 LOCTITE® 242 螺紋緊固劑和密封劑。按技術規格的要求擰緊搖臂軸兩端的卡箍(D)。

技術規格

搖臂軸兩端卡箍－扭矩 . . . . . . . 30 牛頓米（22 磅－英尺）

A – 螺母

B – 帶帽螺釘（使用了 2 個）

C – 卡箍

D – 端部卡箍

E – 搖臂座

F – 直徑 3 毫米（0.12 英寸）

G – 寬度 50 毫米（1.97 英寸）

H – 焊腳長度 15 毫米（0.59 英寸）

5. 按照技術規格的要求擰緊搖臂軸卡箍 (C)。

技術規格

搖臂軸卡箍－扭矩 . 60 牛頓米（44 磅－英尺）

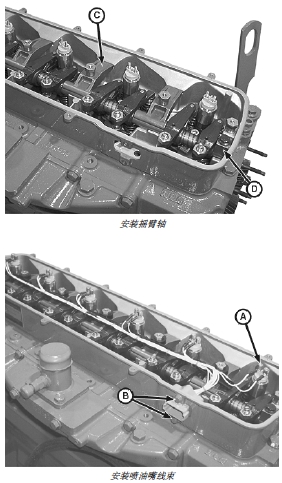

6. 安裝噴油嘴線束，用螺母(A) 將導線固定在噴油嘴上，并用螺釘 (B) 將導線接頭固定在搖臂支架上。（參見 CTM230 （配有 Denso 高壓共軌的 11 級電子燃油系統）第 02 部分第 090 章的“安裝電子噴油嘴”部分。）

7. 調整閥門間隙。（參見該章前面的“檢查和調整閥門間隙”部分。）
