氣缸蓋實物圖片與參數型號僅供參考：具體價格型號請與我們的銷售在線客服聯系，

日興動力科技廠價直銷康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78東風康明斯氣缸蓋總成，重慶康明斯氣缸蓋總成，美國康明斯氣缸蓋總成，氣缸蓋，氣缸頭總成，

康明斯配件缸蓋3811985，康明斯NTA855柴油機缸蓋491526，缸蓋總成康明斯柴油機配件3009109， 康明斯缸蓋4915442氣缸蓋NTA855，康明斯發動機3417629氣缸蓋M11，康明斯發動機氣缸蓋總成4083406，

康明斯專賣柴油機缸蓋2864028，康明斯缸蓋4004086，康明斯配件柴油機缸蓋3652807，康明斯柴油配件船用3406730氣缸蓋，東康康明斯配件發電機氣缸頭3081224，康明斯配件發動機汽缸頭3411805，康明斯發動機缸頭3811982 K50，康明斯配件發電機汽缸頭3081067，康明斯港口配件柴油機氣缸3068457 K50，

康明斯康明斯氣缸頭3027918 K50缸蓋，康明斯氣缸蓋總成3037214 K50，康明斯康明斯汽缸頭3021691 K50，康明斯總代理發動機缸蓋總成3811988，

原裝康明斯配件發電機3081073缸蓋總成，康明斯電控配件發動機汽缸蓋3068402，重發康明斯動力康明斯缸頭3018868缸蓋總成，康明斯維修配件3007572缸蓋總成， 進口柴油機康明斯鋁缸蓋2864025，中國康明斯柴油機缸蓋配件4003988缸蓋，

康明斯柴油機總成發電機缸蓋3917055，汽車康明斯氣缸蓋3646324，康明斯柴油機汽缸蓋3072438，康明斯柴油機發動機氣缸蓋3068401，康明斯柴油機缸蓋3646322，

康明斯柴油機零配件發動機氣缸頭3640319，康明斯柴油機配件汽車缸蓋總成3639979，康明斯柴油機汽車發動機缸蓋3646321，汽車氣缸蓋總成3639978，康明斯柴油引擎汽車缸蓋3640318，康明斯kta19缸蓋總成4952453，康明斯配件汽車缸蓋4952829，

康明斯柴油發動機KTA38-G氣缸蓋3811981，KTA38-G2缸蓋3037214，KT38-P780氣缸蓋3176619R，NTA855-GS/GC-S汽缸蓋4911722，KTA19-C汽缸蓋3331730，康明斯氣缸蓋4999506，KTA19-C汽缸蓋3331732，L10-C290汽缸蓋4003979，ISM-280氣缸蓋4952449，KTAA19-CE汽缸蓋4916447，ISX/SIGNATURE-600汽缸蓋4059248，

康明斯ISM-305V氣缸蓋4004086，康明斯氣缸蓋3640321，康明斯氣缸蓋4915442， KTA38-G2氣缸蓋3811985，NTA855-P320氣缸蓋3418529，NTA855-P425汽缸蓋3411805，KTA19-C汽缸蓋3331731，KTA38-G2缸蓋3037214，KT38-P780氣缸蓋3176619R，NTA855-GS/GC-S汽缸蓋4911722，

康明斯ISM-330汽缸蓋3084652， KTA38-G2氣缸蓋3176619，KTAA19-CE汽缸蓋4099017，,NTA855-P425缸蓋3068516，L10-280汽缸蓋3055721，NTA855-GS/GC汽缸蓋3411808，NTA855-P425氣缸蓋3050418，

KTA38-G2缸蓋3081064，NTA855-P320氣缸蓋3418678，KTA38-G2氣缸蓋3009089，ISX-475汽缸蓋3683002，L10-260汽缸蓋3073514，

NTA系列發動機主要零部件設計特點:

1)缸蓋

2)兩缸一蓋，便于維修。

3)采用四氣門（兩進兩排）結構，進氣阻力小，明顯提高充氣效率，有利于燃燒的完善。

4)排氣口與排氣道改進為過渡變化結構，采用脈沖氣道，有利于廢氣能量的充分利用。

5)選用高強度鑄鐵材料，進一步提高了缸蓋的抗沖擊性能。氣門剛度增加，使發動機的超速能力更強。

KTA系列發動機主要零部件設計特點:

1)缸蓋

2)一缸一蓋，便于維修。

3)采用四氣門（兩進兩排）結構，進氣阻力小，明顯提高充氣效率，有利于燃燒的完善。

4)排氣口與排氣道改進為過渡變化結構，采用脈沖氣道，有利于廢氣能量的充分利用。

5)選用高強度鑄鐵材料，進一步提高了缸蓋的抗沖擊性能。氣門剛度增加，使發動機的超速能力更強。

氣缸蓋及氣缸墊的結構與維修檢修

氣缸蓋的功能是密封氣缸上部，與活塞頂部一起形成燃燒室，燃燒室的形狀對發動機性能的影響很大，汽油機多采用楔形燃燒室、盆形燃燒室和半球形燃燒室。為了便于散熱氣缸蓋上也制有水套，為潤滑配氣機構的零件還制有潤滑油道。頂置式氣門的氣缸蓋上還制有進排氣道與進、排氣管相配合完成發動機的進排氣工作。

氣缸蓋常見的故障是裂紋與變形。裂紋多發生在進氣門座與排氣門座之間，氣門座配盈量過大或鑲裝工藝不當往往引起斷裂，斷裂后應更換氣缸蓋。氣缸蓋變形會影響氣缸蓋的密封性，應進行修磨。

1)檢查氣缸蓋有無裂紋，用染色滲透法，檢查燃燒室、進氣口、排氣口、氣缸蓋表面和氣缸蓋頂部有無裂紋，如有裂紋，應更換氣缸蓋。

2)氣缸蓋不平度應在6個不同方向用精密直尺和厚薄規進行檢測，氣缸蓋下平面最大翹曲為0.05mm或更小，使用限度為0.20mm。

3)如果檢查結果不符合上述要求，則應更換氣缸蓋或用平磨床磨平氣缸蓋，但應注意磨削量不可過大。奧迪轎車氣缸蓋最低厚度為132.75mm。

一、康明斯柴油機氣缸蓋的檢修：康明斯B系列專用柴油機采用整體式氣缸蓋，用優質灰鑄鐵鑄造 而成。氣缸蓋上布置有進、排氣道及冷卻水道，安裝的零件有進、排氣門、搖臂總成、噴油器、節溫器、排氣管、氣門室罩等。

二、柴油機沒有單獨的進氣歧管，進氣歧管直接鑄在缸蓋上；排氣道受到輕微冷卻，以提高渦輪增壓器的能量。

三、氣缸蓋上不鑲進、排氣座和氣門導管，座孔直接在氣缸蓋上加工出來。

氣缸蓋下平面不平度的維修檢修

1)康明斯柴油機氣缸蓋的平面度要求為：在全長平面內，平面度≤0.30mm；在f50mm范圍內，平面度≤0.10mm。

2)如果平面度超出規定值，可以精度氣缸蓋下平面，以恢復其平面度要求，但只允許一次精度，總磨削量不應大于1mm。

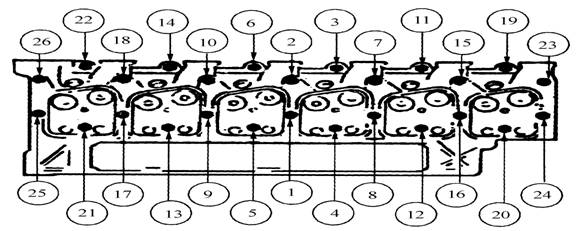

①氣缸蓋安裝時，應把標有“缸體側”的一面朝向氣缸體，檢查水、油孔是否對齊。氣缸墊用過1次后不能再用。康明斯B系列發動機氣缸蓋螺栓的擰緊順序如下圖所示。
