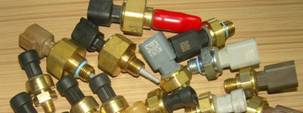

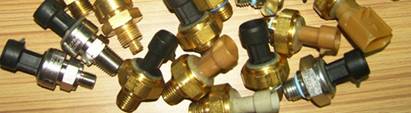

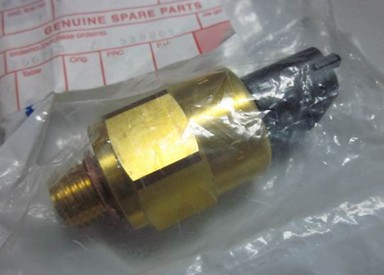

康明斯柴油發動機傳感器實物圖與參數型號僅供參考：具體價格型號請與我們的銷售在線客服聯系，



日興動力科技廠價直銷康明斯傳感器KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78東風康明斯傳感器，重慶康明斯傳感器，美國康明斯傳感器，

美國康明斯傳感器3080416, 美國康明斯傳感器3080502,康明斯柴油機3034572電磁傳感器, 美國康明斯傳感器3330998, 美國康明斯傳感器3348747,

康明斯發動機配件壓力傳感器3165794,康明斯發動機零部件油粘度傳感器3165793,康明斯正品配件康明斯感應傳感器3834N-01,康明斯水溫傳感器4914182,康明斯水溫傳感器4914122,康明斯油溫傳感器4061390,

美國康明斯傳感器3408351, 3080405美國康明斯傳感器,康明斯轉速傳感器3034572,美國康明斯發電機配件機油壓力傳感器3165752,L10康明斯柴油機機油粘度傳感器3066784,康明斯徐工工程機械配件4921601位置傳感,

康明斯6C報警溫度傳感器4921322,康明斯3845N05水溫傳感, 美國康明斯傳感器3083727, 美國康明斯傳感器3083817,  CCEC康明斯柴油發動機傳感器3967251,柴油發電機組配件康明斯油壓傳感器4931169,

康明斯配件發動機轉速傳感器, 美國康明斯傳感器3085245,美國康明斯傳感器3329620, 康明斯發電機專用機械式油位傳感器,康明斯道路再生機配件柴油機傳感器,康明斯徐工攤鋪機配件發電機傳感器,

美國康明斯傳感器3085238, 美國康明斯傳感器3085244,康明斯QSB6.7燃油壓力傳感器3974092,東風康明斯柴油發動機配件溫度傳感器4921475,康明斯柴油發電機配件壓力傳感器3417185, 康明斯轉速傳感器3034572,

康明斯機油溫度傳感器3015238, 康明斯機油壓力傳感器3015237, 康明斯機油壓力報警開關3056344,康明斯配件4002066位置傳感器,

美國康明斯傳感器3080405, 美國康明斯傳感器3080406,康明斯柴油發動機的配件3943409位置傳感器,康明斯配件發動機傳感器4914162,康明斯徐工工程機械配件3941966位置傳感器, 美國康明斯傳感器3083726,

美國康明斯傳感器3085140,進口柴油發動機配件康明斯4954905溫度傳感,發動機溫度傳感器康明斯3096153,柴油發電機組康明斯配件水溫傳感器3056352,康明斯船用柴油機傳感器, 美國康明斯傳感器3085258,3美國康明斯傳感器160404,康明斯N14柴油機壓力傳感器,N14柴油機壓力傳感器3077292,

美國康明斯傳感器3348749,美國康明斯傳感器3408352,發電機組零配件康明斯4984223位置傳感器,柴油機溫度傳感器康明斯3078151,康明斯3073895位置傳感器, 康明斯QSX15發動機執行器傳感器,康明斯3049093位置傳感器,

美國康明斯傳感器3083976, 美國康明斯傳感器3084521,康明斯柴油機位置傳感器2872362,康明斯柴油機機油粘度傳感器3066463,康明斯柴油機轉速傳感器3251812, 美國康明斯中冷壓力傳感器2872254, 美國康明斯中冷壓力傳感器3408556,康明斯電控歐三共軌壓力傳感器 39740923974092,康明斯3035028傳感器,

康明斯機油壓力傳感器 PN:4061023,重慶康明斯柴油發電機傳感器,康明斯發電機水溫傳感器3979176,柴油發電機配件康明斯轉速傳感器, 康明斯3015237油壓傳感器KT38P780,重慶康明斯KTA19柴油機溫度傳感器4061022, 6C壓力傳感器4921517S配件康明斯, 3165752美國康明斯傳感器,3408600, 美國康明斯傳感器3408519,

康明斯船用KTA38柴油機傳感器,船舶設備康明斯NTA855壓力傳感器,康明斯混凝土攪拌車柴油機壓力傳感器,進口康明斯柴油發電機4914101壓力傳感器,康明斯NTA855柴油機壓力傳感器4914076,

康明斯3408503位置傳感器,康明斯KTA19帶報警油壓傳感器4061023, 康明斯發動機機油壓力傳感器C4931169,

美國康明斯傳感器3408347, 美國康明斯傳感器3408348,康明斯發電機MTA11柴油機油壓傳感器3846N, 康明斯燃油泵壓力傳感器3408351, 美國康明斯傳感器4087989, 美國康明斯傳感器4903276,康明斯發動機總成3015238水溫傳感器, 美國康明斯傳感器3401006,美國康明斯傳感器3408351,

康明斯發動機M11-C300柴油機,康明斯發電機KTA19傳感器3015237,M11康明斯發電機壓力報警傳感器3846N0,康明斯進口發電機組配件傳感器3331231, 美國康明斯傳感器3329617,

美國康明斯傳感器3329618,進口康明斯發動機溫度壓力傳感器3331230,進口康明斯發動機壓力傳感器3330141, 美國康明斯傳感器3165794,

美國康明斯傳感器3329619,康明斯機油低壓報警開關 3419044, CUMMINS康明斯3035028傳感器, 康明斯柴油發動機配件傳感器30152376, 美國康明斯傳感器3080407,美國康明斯傳感器3083715,

康明斯傳感器3034572, 壓力傳感器3015237康明斯發動機, 康明斯機油壓力傳感器4921517, 美國康明斯傳感器3348750,

美國康明斯傳感器3356513,康明斯機油溫度傳感器-Z3900269, 3165831美國康明斯發電機配件油壓傳感器, D4921322東風康明斯進氣壓力溫度傳感器, 東風康明斯共軌壓力傳感器, 東風天龍里程表傳感器3836N-010, 康明斯進口傳感器4928598，康明斯進口傳感器4931169，康明斯進口傳感器4954185，

康明斯進口傳感器4954245，4954405，康明斯進口傳感器4964102，康明斯進口傳感器5260246, 康明斯KTA38-G2溫度傳感器3015238，康明斯KTA38-G2油壓傳感器3015237，康明斯傳感器3015237，

康明斯轉速傳感器3034572，康明斯溫度傳感器4061391，康明斯油壓傳感器4914076，康明斯ISX-450ST溫度傳感器4088712，

康明斯ISX-475油壓傳感器4087994，康明斯KTAA19-CE傳感器4921686，康明斯ISM-330油壓傳感器4921749，康明斯ISM-305V傳感器3330954，康明斯ISM-370傳感器3417190，

康明斯ISM-280油壓傳感器4921748，康明斯ISM-450傳感器4921324，康明斯ISM-280溫度傳感器4088833，康明斯L10-310E油壓傳感器3083716，康明斯KTAA19-CE傳感器3408530，

康明斯液位傳感器3408564, 康明斯ISM-450傳感器4921324，康明斯ISM-280溫度傳感器4088833，康明斯L10-310E油壓傳感器3083716，康明斯KTAA19-CE傳感器3408530，康明斯KTAA19-CE轉速傳感器4038875，康明斯ISM-330油壓傳感器4921745，康明斯KTA19-C油壓傳感器3408520，

康明斯ISM-280油壓傳感器4928593，康明斯KTAA19-CE油壓傳感器3408602，康明斯液位傳感器3408564,康明斯4099172,康明斯傳感器4088734,康明斯傳感器3096153, 康明斯NTA855-GENDR(465)傳感器總成3035028，

康明斯ISM-330油壓傳感器4903479，康明斯KTA19-C油壓傳感器3408518，康明斯L10-310E傳感器3078150, 康明斯正時壓力傳感器3408564, 3077292美國康明斯傳感器,3408355,美國康明斯傳感器3083716,美國康明斯傳感器3348748,

一、康明斯柴油發動機冷卻液溫度傳感器的檢測

  康明斯溫度傳感器位于氣缸蓋的右前側，靠近節溫器的位置，其功能是：調整起動供油量、控制供油正時和發動機保護。

工作范圍在40～120℃。傳感器出現故障后將引起發動機轉速降低，功率下降，啟動困難，如果開啟了發動機保護功能則導致發動機停車。

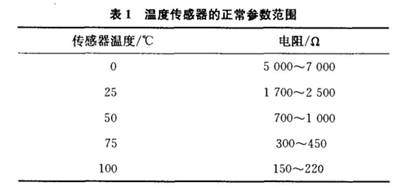

  溫度傳感器檢修方法：康明斯發動機使用的溫度傳感器是二線熱敏式傳感器，兩線式是指傳感器上有兩根ECM提供的電豫線和一根返回線；熱敏式是指電阻的阻值隨著溫度的升高而下降；正常情況下阻值在500—40 kfl.因此可以采用萬用表檢測溫度傳感器接線插頭的電阻值，并且與正常參數值相比較，即判斷溫度傳感器是否正常工作。表1列出了溫度傳感器的正常參數范圍，適用于所有康明斯其它系統的溫度傳感器。

康明斯QSK23/60/78柴油發動機故障代碼144 145，

故障原因：在發動機線束的 22 號冷卻液溫度信號觸針上檢測到的電壓低于 0.21 VDC。

產生后果：可能冒白煙。無發動機冷卻液溫度保護。Centinel ™ 系統停用。

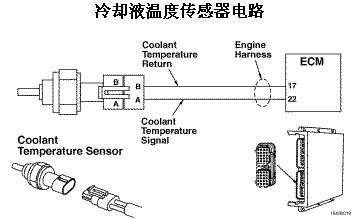

電路描述

ECM 使用冷卻液溫度傳感器監測發動機冷卻液溫度。ECM 將冷卻液溫度用于發動機保護系統、正時和供油控制。ECM 監測 22 號觸針的電壓。 ECM 預計電壓在 0.21 到 4.95 VDC 內變動。如果電壓低于 0.21 VDC 且超過 2 秒鐘，則 ECM 將記錄故障代碼 145。電源或回路導線對地短路或者傳感器內部接地失效都能引起觸針 22 上電壓低于 0.21 VDC。

部件位置

QSK系列發動機，大多數應用中冷卻液溫度傳感器位于節溫器殼體側。

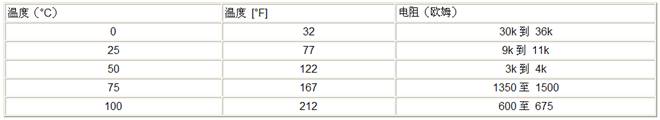

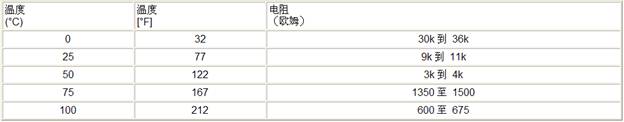

傳感器的電阻值隨溫度變化。如果傳感器的功能正常，觀察的讀數應與下表數據進行對比。

二、康明斯柴油發動機燃油溫度傳感器

  燃油溫度傳感器傳感器安裝在燃油濾清器殼體內的上方，其功能是；ECM利用該傳感器的信號來實現對燃油加熱器的控制和發動機保護，工作范圍在40～140℃。傳感器出現故障后將影響發動機性能，其檢修方法與玲卻液溫度傳感器完全相

同。

故障代碼261,燃油溫度 — 發動機保護

故障原因：檢測到冷卻液溫度高。發動機線束 26 號燃油溫度信號觸針上的電壓信號指示燃油溫度高于 71°C [160°F]。

產生后果：報警后一段時間,標定設置功率逐漸下降、轉速下降和發動機停機。

電路描述

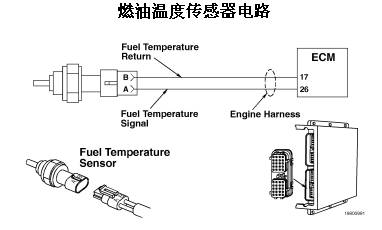

ECM 使用燃油溫度傳感器監測燃油溫度。ECM 監測觸針 26 上的電壓并將它轉換成溫度值。燃油溫度數值由 ECM 用于發動機保護系統。

部件位置QSK發動機，燃油溫度傳感器位于控制閥體左側，燃油切斷閥上方。QSK45 和 QSK60 發動機，燃油溫度傳感器位于油軌和正時壓力傳感器之間的電子控制閥總成右側。QSK78 發動機，燃油溫度傳感器位于油軌和正時壓力傳感器之間的電子控制閥總成右側。

傳感器的電阻值隨溫度變化。如果傳感器的功能正常，觀察的讀數應與下表數據進行對比。

三、康明斯柴油發動機燃油油軌壓力傳感器

  安裝在高壓燃油共軌內，其功能是：ECM利用該傳感器信號確定油軌中的燃油壓力，同時利用它來計算燃油供油量，工作范圍在0～1500 Ba,。傳感器出現故障將導致發動機動力下降、轉速降低甚至停車。

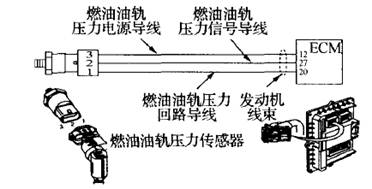

 檢修方法是：康明斯筮動機上使用的壓力傳感器大多數為壓電晶體式。壓電晶體式傳感器通過內部的一個壓電晶體來感應壓力的變化，當壓力變化時，作用在壓電晶體上的壓差使壓電晶體輸出一個信號電壓。燃油油軌壓力傳感器就是此種類型，采用三線式，兩根電源線向傳感器提供5v的工作電壓，一根信號線向ECM提供壓力信號電壓，如圖1所示。

根據壓力傳感器測量壓力時參考壓力的不同+壓力傳感器又可以分為相對壓力傳感器和絕對壓力傳感器。相對壓力傳感器測量壓力時的參考壓力為大氣壓，因此其測量大氣壓時的測量值為。。絕對壓力傳感器測量壓力時的參考壓力是真空，其測得的壓力值為絕對壓力。

電路描述

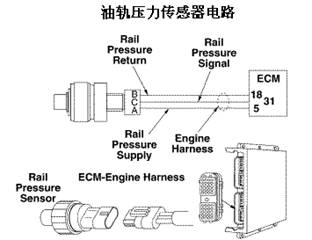

油軌壓力傳感器通過發動機線束向 ECM 提供信號。ECM 利用油軌壓力信號監測從控制閥體輸送到噴油器計量油腔的燃油量。部件位置，油軌壓力傳感器位于控制閥體的右下側。

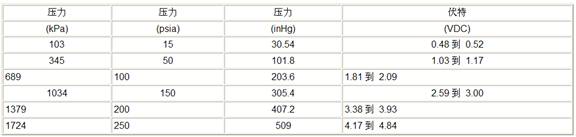

壓力傳感器輸出電壓：

診斷方法 第 TF 節 — 故障代碼診斷及排除 (ch19-fc111) 電子控制模塊（ECM）微處理器 (ch19-fc112) 正時供油流量不匹配 (ch19-fc113) 正時執行器電路 (ch19-fc115) 發動機速度傳感器電路 (ch19-fc116) 正時壓力傳感器電路 (ch19-fc117) 正時壓力傳感器電路 (ch19-fc118) 燃油泵壓力傳感器電路 (ch19-fc119) 燃油泵壓力傳感器電路 (ch19-fc121) 發動機速度傳感器電路 (ch19-fc122) 進氣歧管壓力傳感器電路 (ch19-fc123) 進氣歧管壓力傳感器電路 (ch19-fc131) 油門位置傳感器：CELECT ™ 型油門踏板 (ch19-fc132) 油門位置傳感器：CELECT ™ 型油門踏板 (ch19-fc133) 遠程油門位置傳感器：CELECT ™ 型油門踏板 (ch19-fc134) 遠程油門位置傳感器：CELECT ™ 型油門踏板 (ch19-fc135) 機油壓力傳感器電路 (ch19-fc141) 機油壓力傳感器電路 (ch19-fc143) 機油壓力 — 發動機保護 (ch19-fc144) 冷卻液溫度傳感器電路 (ch19-fc145) 冷卻液溫度傳感器電路 (ch19-fc147) 油門頻率電路 (ch19-fc148) 油門頻率電路 (ch19-fc151) 冷卻液溫度 — 發動機保護 (ch19-fc153) 進氣歧管溫度傳感器電路 (ch19-fc154) 進氣歧管溫度傳感器電路 (ch19-fc155) 進氣歧管溫度傳感器 - 發動機保護 (ch19-fc219) 補充油箱機油油位低故障 (ch19-fc221) 大氣壓力傳感器電路 (ch19-fc222) 大氣壓力傳感器電路 (ch19-fc223) 燃燒電磁閥電路 (ch19-fc225) 補充電磁閥電路 (ch19-fc231) 冷卻液壓力傳感器電路 (ch19-fc232) 冷卻液壓力傳感器電路 (ch19-fc233) 冷卻液壓力 - 發動機保護 (ch19-fc234) 發動機超速 (ch19-fc235) 發動機冷卻液液位 — 發動機保護 (ch19-fc237) 多機同步 (ch19-fc252) 機油油位傳感器電路 (ch19-fc253) 機油油位 - 發動機保護 (ch19-fc254) 燃油切斷電磁閥電源電路 (ch19-fc259) 燃油切斷閥卡在開啟位置 (ch19-fc261) 燃油溫度 — 發動機保護 (ch19-fc263) 燃油溫度傳感器電路 (ch19-fc265) 燃油溫度傳感器電路 (ch19-fc292) OEM 溫度 - 發動機保護 (ch19-fc293) OEM 溫度傳感器電路 (ch19-fc294) OEM 溫度傳感器電路 (ch19-fc296) OEM 壓力 — 發動機保護 (ch19-fc297) OEM 壓力傳感器電路 (ch19-fc298) OEM 壓力傳感器電路 (ch19-fc299) 非鑰匙開關熱停機 (ch19-fc316) 燃油泵執行器電路 (ch19-fc318) 燃油泵供油流量不匹配 (ch19-fc343) 電子控制模塊（ECM）內部通信錯誤 (ch19-fc346) 電子控制模塊（ECM）斷電錯誤 (ch19-fc349) 油門頻率電路 (ch19-fc384) 乙醚噴射電路 (ch19-fc415) 機油壓力 — 發動機保護 (ch19-fc422) 冷卻液液位傳感器電路 (ch19-fc423) 正時壓力傳感器在正常工作范圍內的誤差 (ch19-fc426) J1939 數據通信接口無通信 (ch19-fc427) J1939 數據通信接口通信緩慢 (ch19-fc431) 怠速有效開關電路 (ch19-fc432) CELECT ™ 型油門踏板 (ch19-fc441) 無開關蓄電池電源電路 (ch19-fc442) 無開關蓄電池電源電路 (ch19-fc451) 油軌壓力傳感器電路 (ch19-fc452) 油軌壓力傳感器電路 (ch19-fc455) 油軌執行器電路 (ch19-fc467) 正時電流偏差 (ch19-fc468) 油軌電流偏量誤差 (ch19-fc471) 機油油位極低 - 發動機保護 (ch19-fc487) 乙醚系統排空 (ch19-fc489) 輔助轉速輸入錯誤 (ch19-fc497) 多機同步開關誤差 (ch19-fc498) 機油油位傳感器電路 (ch19-fc499) 機油油位傳感器電路 (ch19-fc514) 油軌供油流量不匹配 (ch19-fc527) 電磁閥 A 故障 (ch19-fc529) 電磁閥 B 故障 (ch19-fc551) 怠速有效開關電路 (ch19-fc553) 油軌壓力超過極限 (ch19-fc554) 油軌壓力在正常工作范圍內的誤差 (ch19-fc555) 竄氣壓力 — 發動機保護 (ch19-fc611) 鑰匙開關熱停機 (ch19-fc649) 到達維護保養間隔 (ch19-fc719) 竄氣壓力傳感器電路 (ch19-fc729) 竄氣壓力傳感器電路 (ch19-fc753) 發動機速度傳感器電路 (ch19-fc777) 渦輪增壓器進氣溫度 - 發動機保護 (ch19-fcmfc00) 發動機線束中的多個故障代碼 A (ch19-fcmfc01) 發動機線束中的多個故障代碼 B (ch19-fcmfc02) 發動機線束中的多個故障代碼 C (ch19-fcmfc03) 發動機線束中的多個故障代碼 D (ch19-fcmfc04) 發動機線束中的多個故障代碼 E (ch19-fcmfc05) 發動機線束中的多個故障代碼 F (ch19-fcmfc06) 發動機線束中的多個故障代碼 G (ch19-fcmfc07) 發動機線束中的多個故障代碼 H (ch19-fcmfc08) 發動機線束中的多個故障代碼 I (ch19-fcmfc09) 發動機線束中的多個故障代碼 J (ch19-fcmfc10) 發動機線束中的多個故障代碼 K (ch19-fcmfc11) 發動機線束中的多個故障代碼 L
