卡特CATC15和C18發動機缸蓋總成的技術規格

2015-9-26 16:15:56

卡特CAT窗體底端

C15和C18發動機缸蓋總成的技術規格

304-0365缸蓋總成的技術規格
項目	數量	零件	技術規格說明
-	16 10	6I-4025缸蓋緊固件總成 106-5673缸蓋緊固件總成	以下螺栓的長度為 194mm(7.6in)：螺栓1至螺栓10、15、17、19、21、23和25
			以下螺栓的長度為 216mm(8.5in)：螺栓11至螺栓14、16、18、20、22、24和26
			按照下列步驟擰緊缸蓋的螺栓：
			按數字次序擰緊螺栓1到螺栓26至 270±15N·m(200±11lbft)。
			按數字次序擰緊螺栓1到螺栓26至 450±15N·m(330±11lbft)。
			再次按數字次序擰緊螺栓1到螺栓26至 450±15N·m(330±11lbft)。

技術規格說明A--新缸蓋的厚度為
120.00±0.15mm(4.724±0.006in)。

表3
項目	數量	零件	技術規格說明
凸輪軸襯套必須安裝在正確的位置。否則會造成發動機損壞。

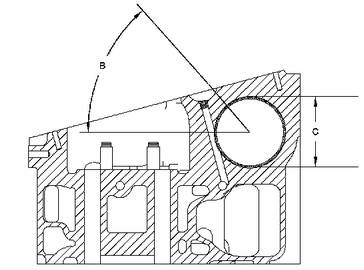

B	-	-	襯套接合處的方向是高于水平20±5度。
C	-	-	凸輪軸襯套的孔徑為 90.985±0.020mm(3.5821±0.0008in)。

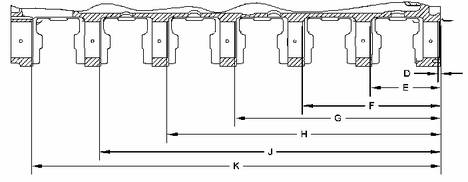

表4項目數量零件技術規格說明17216-5582襯套襯套的安裝深度非常重要。將襯套安裝至以下深度：尺寸(D)為
8.0±0.5mm(0.31±0.02in)。尺寸(E)為
178.1±0.5mm(7.01±0.02in)。尺寸(F)為
349.5±0.5mm(13.76±0.02in)。尺寸(G)為
521.0±0.5mm(20.51±0.02in)。尺寸(H)為
692.4±0.5mm(27.26±0.02in)。尺寸(J)為
863.8±0.5mm(34.01±0.02in)。尺寸(K)為
1035.3±0.5mm(40.76±0.02in)。

274-1953缸蓋總成和235-2974缸蓋總成技術規格

以下螺栓為
194mm(7.6in)長：螺栓1至螺栓10、15、17、19、21、23和25
以下螺栓為
215.9mm(8.5in)長：螺栓11至螺栓14、16、18、20、22、24和26
在螺栓的螺紋上和硬墊圈兩側涂抹6V-4876潤滑劑。
按照下列步驟擰緊缸蓋的螺栓：
按數字次序擰緊螺栓1到螺栓26至
270±15N·m(200±11lbft)。
按數字次序擰緊螺栓1到螺栓26至
450±15N·m(330±11lbft)。
再次按數字次序擰緊螺栓1到螺栓26至
450±15N·m(330±11lbft)。
缸蓋的平整度都應在總體
0.13mm(0.005in)范圍內。此外。對于任意
150mm(6.0in)跨度內，缸蓋的平整度最大值應在
0.05mm(0.002in)以內。

274-1953缸蓋總成和235-2974缸蓋總成技術規格
項目	數量	零件	技術規格說明
A	-	-	缸蓋厚度：新缸蓋的厚度為 120.00±0.15mm(4.724±0.006in) 使用后的缸蓋的最小厚度為 119.50mm(4.705in)

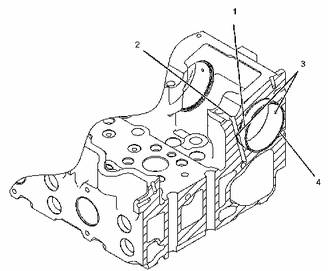

(1)套筒軸承接頭

(2)機油道

(3)機油孔

(4)套筒軸承

274-1953缸蓋總成和235-2974缸蓋總成技術規格
項目	數量	零件	技術規格說明

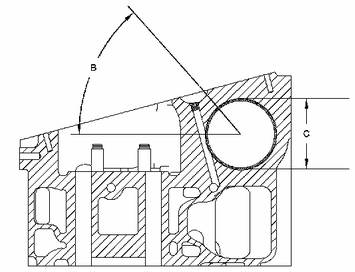

B	-	-	套筒軸承接頭的方位為水平面以上20±5度
C	-	-	凸輪軸套筒軸承的孔為 90.985±0.020mm(3.5821±0.0008in)

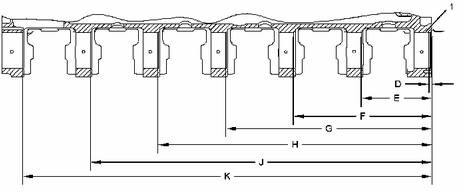

274-1953缸蓋總成和235-2974缸蓋總成技術規格項目數量零件技術規格說明47216-5582襯套套筒軸承的安裝深度是很重要的。將套筒軸承安裝到以下深度：
尺寸(D)：
8.0±0.5mm(0.31±0.02in)
尺寸(E)：
178.1±0.5mm(7.01±0.02in)
尺寸(F)：
349.5±0.5mm(13.76±0.02in)
尺寸(G)：
521.0±0.5mm(20.51±0.02in)
尺寸(H)：
692.4±0.5mm(27.26±0.02in)
尺寸(J)：
863.8±0.5mm(34.01±0.02in)
尺寸(K)：
1035.3±0.5mm(40.76±0.02in)

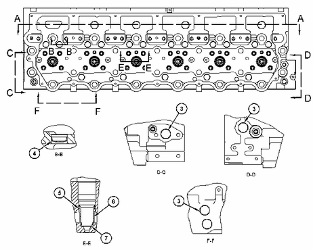

274-1953缸蓋總成和235-2974缸蓋總成技術規格
項目	數量	零件		技術規格說明

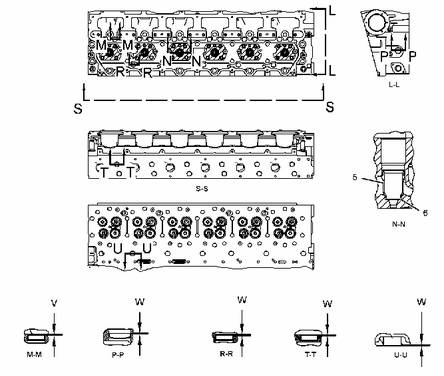

5	-	-		組裝前，將4C-9506固定膠涂抹在六個噴油器套筒的下端壓裝直徑上。將噴油器套筒壓到面(6)的底部。
V	-	-		杯塞的安裝深度為 4.25±0.25mm(0.167±0.010in)
W	-	-		杯塞的安裝深度為 1.25±0.25mm(0.049±0.010in)
223-7263缸蓋技術規格
項目	數量		零件		技術規格說明
-	-		-		以下螺栓的長度為 194mm(7.6in)：螺栓1至螺栓10、15、17、19、21、23和25 以下螺栓為 215.9mm(8.5in)長：螺栓11至螺栓14、16、18、20、22、24和26 在螺栓的螺紋上和硬墊圈兩側涂抹6V-4876潤滑劑。按照下列步驟擰緊缸蓋的螺栓：按數字次序擰緊螺栓1到螺栓26至 270±15N·m(200±11lbft)。按數字次序擰緊螺栓1到螺栓26至 450±15N·m(330±11lbft)。再次按數字次序擰緊螺栓1到螺栓26至 450±15N·m(330±11lbft)。缸蓋的平整度都應在總體 0.13mm(0.005in)范圍內。此外。對于任意 150mm(6.0in)跨度內，缸蓋的平整度最大值應在 0.05mm(0.002in)以內。

項目	數量	零件	技術規格說明
A	-	-	缸蓋厚度：新缸蓋的厚度為 120.00±0.15mm(4.724±0.006in) 使用后的缸蓋的最小厚度為 119.50mm(4.705in)
項目	數量	零件	技術規格說明
4	7	216-5582襯套	套筒軸承的安裝深度是很重要的。將套筒軸承安裝到以下深度：尺寸(D)： 8.0±0.5mm(0.31±0.02in) 尺寸(E)： 178.1±0.5mm(7.01±0.02in) 尺寸(F)： 349.5±0.5mm(13.76±0.02in) 尺寸(G)： 521.0±0.5mm(20.51±0.02in) 尺寸(H)： 692.4±0.5mm(27.26±0.02in) 尺寸(J)： 863.8±0.5mm(34.01±0.02in) 尺寸(K)： 1035.3±0.5mm(40.76±0.02in)

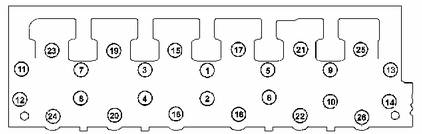

432-5472缸蓋總成的技術規格項目數量零件技術規格說明116124-1855螺栓按照以下步驟擰緊缸蓋螺栓：參考圖1以了解擰緊順序：

以下螺栓的長度為
194mm(7.6in)：螺栓1至螺栓10、15、17、19、21、23和25。
以下螺栓的長度為
215.9mm(8.50in)：螺栓11至螺栓14、16、18、20、22、24和26。
1.在螺栓的螺紋上和硬墊圈兩側涂抹6V-4876潤滑劑。
2.按照數字順序，將螺栓1至螺栓26擰緊至扭矩為
270±15N·m(199±11lbft)。
3.按照數字順序，將螺栓1至螺栓26擰緊至扭矩為
450±15N·m(332±11lbft)。
4.按照數字順序，再次將螺栓1至螺栓26擰緊至扭矩為
450±15N·m(332±11lbft)。210124-1854螺栓

項目數量零件技術規格說明3203B-0645杯塞在裝配前，將Loctite11358涂抹到杯塞的孔上。
安裝深度為
1.25±0.25mm(0.050±0.010in)。4-3B-0623杯塞在裝配前，將Loctite11358涂抹到杯塞的孔上。512166-2904O形密封圈在即將裝配前，用清潔的15W-40發動機機油稍微潤滑孔。66263-4920噴油器套筒在裝配前，將綠色Loctite620涂抹到噴油器套筒下端的壓配合直徑上。
壓裝噴油器套筒，直至噴油器套筒在端面(7)處觸底。

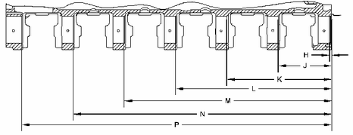

項目數量零件技術規格說明-7216-5582襯套參考圖3以便按照以下尺寸安裝凸輪軸襯套：
尺寸(H)為
8.0±0.5mm(0.31±0.02in)。
尺寸(J)為
178.1±0.5mm(7.01±0.02in)。
尺寸(K)為
349.5±0.5mm(13.76±0.02in)。
尺寸(L)為
521.0±0.5mm(20.51±0.02in)。
尺寸(M)為
692.4±0.5mm(27.26±0.02in)。
尺寸(N)為
863.8±0.5mm(34.01±0.02in)。
尺寸(P)為
1035.3±0.5mm(40.76±0.02in)。
