卡特彼勒365C和385C挖掘機空檔流量旁通電磁閥

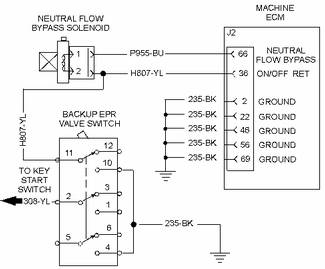

空檔流量旁通電磁閥示意圖

該診斷代碼針對于空檔流量旁通電磁閥。 FMI 03 表示機器 ECM 已檢測到電磁閥電路電壓高于正常值。

可能由于下列原因產生該診斷代碼：

電磁閥出現故障。

電磁閥電源線與蓄電池正極間短路。

機器 ECM 不太可能出現故障。

注: 電氣故障經常是由不良線路連接造成的。 執行此程序之前，先檢測電路中的所有機器線束和接頭。 確認電路中的所有連接清潔、牢固且狀況良好。采用糾正措施排除發現的任何故障。 在繼續進行該步驟前，確認診斷代碼 CID 1118 FMI 03 是否仍處于激活狀態。

注: 以下測試程序可能會生成其他診斷代碼。暫時忽略這些創建的診斷代碼，待原始診斷代碼排除后再清除這些代碼。

系統響應:

診斷代碼 CID 1118 FMI 03 將被記錄在機器 ECM 的內部存儲器中。

測試步驟 1. 檢查電磁閥。

將斷路開關和鑰匙起動開關轉到 ON 位置。

確保 CID 1118 FMI 03 仍處于激活狀態。

將機器線束接頭從空檔流量旁通電磁閥上斷開。

觀察 CID 1118 FMI 03 代碼的狀態。

預期結果:

代碼 CID 1118 FMI 03 仍舊為激活狀態。

結果:

是 - 代碼 CID 1118 FMI 03 仍舊為激活狀態。 電磁閥沒有引發該故障。 進行測試步驟 2。

否 - 該診斷代碼不再為現行狀態。 電磁閥出現故障。

修復: 更換電磁閥。

進行測試步驟 4。

測試步驟 2. 檢查電磁閥電源線有無短路。

將鑰匙起動開關和斷路開關轉到 OFF 位置。

電磁閥與線束接頭間保持斷開狀態。

從機器 ECM 上斷開 J1 和 J2 線束接頭。

在機器 J2 ECM 線束接頭上，測量觸點 J2-66（導線 P955-BU）到 J1 和 J2 ECM 線束接頭內所有可能接地源的電阻。

預期結果:

電阻測量值應大于 5000 歐姆。

結果:

是 - 電阻測量值大于 5000 歐姆。 線束正常。 進行測試步驟 3。

否 - 電阻小于 5000 歐姆。 線束異常。

修復: 信號電路（導線 P955-BU）與電阻測量值低的電路之間存在短路。 修理或更換機器線束。

進行測試步驟 4。

測試步驟 3. 檢查備用 EPR 閥開關。

將鑰匙起動開關轉到接通位置。

確保備用 EPR 閥開關處于自動位置。

電磁閥仍保持從機器線束上斷開的狀態。

機器線束接頭 J1 和 J2 與機器 ECM 間保持斷開狀態。

將導線 H807-YL 從備用 EPR 閥開關的觸點 11 上斷開。

在備用 EPR 閥開關上，測量觸點 11 和機架接地間的電壓。

預期結果:

電壓測量值約為 0.0 ±0.5 DCV。

結果:

是 - 電壓測量值約為 0.0 ±0.5 DCV。 電壓正確。 進行測試步驟 4。

否 - 電壓測量值大于 0.0 ± 0.5 DCV。 該電壓不正常。 備用發動機壓力調節閥開關有故障。

修復: 更換備用 EPR 閥開關。

進行測試步驟 4。

測試步驟 4. 查看診斷代碼的狀態。

重新連接所有線束接頭。 確保接頭完全落座。 檢查各接頭的夾子是否牢牢固定。

將斷路開關和鑰匙起動開關轉到 ON 位置。

清除所有非現行診斷代碼。

運轉機器。

檢查 CID 1118 FMI 03 診斷代碼的狀態。

預期結果:

CID 1118 FMI 03 診斷代碼處于非激活狀態。

結果:

是 - CID 1118 FMI 03 診斷代碼未處于激活狀態且此時不存在。

修復: 該故障的起因已經被排除。 恢復機器的正常運轉。

停止

否 - CID 1118 FMI 03 代碼仍處于激活狀態。 該代碼的起因尚未被修理。

修復: 如果在前一測試步驟中未檢查線束接頭，那么請現在進行檢查。清潔線束接頭的所有觸點。檢查導線絕緣層有無因過熱、蓄電池酸或擦傷引起的損壞。執行 45 N (10 lb) 拉拔測試。 對與傳感器電路有關的每一條導線進行拉拔測試。使用 "Caterpillar" 電子技師維修工具在機器配線線束的傳感器電路上執行晃動測試。 "晃動測試"可用于檢測機器線束連接中的開路或斷路。重新連接所有線束接頭。確保接頭完全落座。 檢查各接頭的夾子是否牢牢固定。再次執行測試步驟 5。如果此次未發現該故障的起因，但原始診斷代碼仍處于激活狀態，則 ECM 可能有故障。更換 ECM 之前，務必咨詢當地代理商技術通信員征求Caterpillar或代理商解決方案網絡可能的意見.此咨詢可以大大降低維修時間。如果需要更換 ECM，請參見測試和調整, "電子控制模塊（ECM）- 更換"。

停止

空檔流量旁通電磁閥示意圖

該診斷代碼針對于空檔流量旁通電磁閥。 FMI 05 表示機器 ECM 已確定電磁閥電路電流低于正常值。

產生此診斷代碼的可能原因如下：

電磁閥出現故障。

電磁閥電路內存在斷開的導線。

機器 ECM 不太可能出現故障。

注: 電氣故障經常是由不良線路連接造成的。 執行此程序之前，先檢測電路中的所有機器線束和接頭。 確認電路中的所有連接清潔、牢固且狀況良好。采用糾正措施排除發現的任何故障。 在繼續進行該步驟前，確認診斷代碼 CID 1118 FMI 05 是否仍處于激活狀態。

注: 以下測試程序可能會生成其他診斷代碼。暫時忽略這些創建的診斷代碼，待原始診斷代碼排除后再清除這些代碼。

測試步驟 1. 檢查電磁閥。

將斷路開關和鑰匙起動開關轉到 OFF 位置。

將機器線束接頭從空檔流量旁通電磁閥上斷開。

在電磁閥的機器線束接頭上，從觸點 1（導線 P955-BU）到觸點 2（導線 H807-YL）連接跨接線。 接頭內。

將斷路開關和鑰匙起動開關轉到 ON 位置。

觀察 CID 1118 FMI 05 代碼的狀態。

預期結果:

CID 1118 FMI 05 保持激活狀態。

結果:

是 - 該診斷代碼仍處于激活狀態。 進行測試步驟 2。

否 - 診斷代碼 CID 1118 FMI 05 不再為激活狀態，且已由激活狀態的 CID 1118 FMI 06 診斷代碼取代。 電磁閥出現故障。

修復: 更換電磁閥。

進行測試步驟 3。

測試步驟 2. 檢查線束有無斷路。

將鑰匙起動開關和斷路開關轉到 OFF 位置。

線束接頭與電磁閥間保持斷開狀態。

跨接線仍處于接頭內。

將 J2 線束接頭從機器 ECM 上斷開。

在機器線束接頭上，測量觸點 J2-66（導線 P955-BU）到觸點 J2-36（導線 H807-YL）的電阻。

預期結果:

電阻小于 5 歐姆。

結果:

是 - 電阻小于 5 歐姆。 線束正常。 進行測試步驟 3。

否 - 電阻大于 5 歐姆。 電阻測量值不正確。 機器線束中存在開路。

修復: 機器線束的導線 P955-BU 或導線 H807-YL 中存在開路。 修理或更換線束。

進行測試步驟 3。

測試步驟 3. 查看診斷代碼的狀態。

重新連接所有線束接頭。 確保接頭完全落座。 檢查各接頭的夾子是否牢牢固定。

將斷路開關和鑰匙起動開關轉到 ON 位置。

清除所有非現行診斷代碼。

運轉機器。

檢查 CID 1118 FMI 05 診斷代碼的狀態。

預期結果:

CID 1118 FMI 05 診斷代碼處于非激活狀態。

結果:

是 - CID 1118 FMI 05 診斷代碼未處于激活狀態且此時不存在。

修復: 該故障的起因已經被排除。 恢復機器的正常運轉。

停止

否 - CID 1118 FMI 05 代碼仍處于激活狀態。 該代碼的起因尚未被修理。

修復: 如果在前一測試步驟中未檢查線束接頭，那么請現在進行檢查。清潔線束接頭的所有觸點。檢查導線絕緣層有無因過熱、蓄電池酸或擦傷引起的損壞。執行 45 N (10 lb) 拉拔測試。 對與傳感器電路有關的每一條導線進行拉拔測試。使用 "Caterpillar" 電子技師維修工具在機器配線線束的傳感器電路上執行晃動測試。 "晃動測試"可用于檢測機器線束連接中的開路或斷路。重新連接所有線束接頭。確保接頭完全落座。 檢查各接頭的夾子是否牢牢固定。再次執行測試步驟 5。如果此次未發現該故障的起因，但原始診斷代碼仍處于激活狀態，則 ECM 可能有故障。更換 ECM 之前，務必咨詢當地代理商技術通信員征求Caterpillar或代理商解決方案網絡可能的意見.此咨詢可以大大降低維修時間。如果需要更換 ECM，請參見測試和調整, "電子控制模塊（ECM）- 更換"。

停止

該診斷代碼針對于空檔流量旁通電磁閥。 FMI 05 表示機器 ECM 已檢測到電磁閥電路電流低于正常值。

產生此診斷代碼的可能原因如下：

電磁閥出現故障。

電磁閥的電源線與接地間短路。

機器 ECM 不太可能出現故障。

注: 電氣故障經常是由不良線路連接造成的。 執行此程序之前，先檢測電路中的所有機器線束和接頭。 確認電路中的所有連接清潔、牢固且狀況良好。采用糾正措施排除發現的任何故障。 在繼續進行該步驟前，確認診斷代碼 CID 1118 FMI 06 是否仍處于激活狀態。

注: 以下測試程序可能會生成其他診斷代碼。暫時忽略這些創建的診斷代碼，待原始診斷代碼排除后再清除這些代碼。

測試步驟 1. 檢查電磁閥。

將斷路開關和鑰匙起動開關轉到 OFF 位置。

將線束接頭從空檔流量旁通電磁閥上斷開。

將斷路開關和鑰匙起動開關轉到 ON 位置。

觀察 CID 1118 FMI 06 代碼的狀態。

預期結果:

診斷代碼不發生變化且保持激活狀態。

結果:

是 - 診斷代碼不發生變化且保持激活狀態。 電路正常。進行測試步驟 2。

否 - CID 1118 FMI 06 代碼不再處于激活狀態，并且已變為 CID 1118 FMI 05 激活代碼。電磁閥出現故障。

修復: 更換電磁閥。

進行測試步驟 3。

測試步驟 2. 檢查電磁閥電源線有無短路。

將鑰匙起動開關和斷路開關轉到 OFF 位置。

電磁閥仍保持從機器線束上斷開的狀態。

從機器 ECM 上斷開 J1 和 J2 線束接頭。

在 J2 ECM 線束接頭上，測量觸點 J2-66（導線 P955-BU）到 J1 和 J2 ECM 線束接頭內所用全部觸點的電阻。

預期結果:

各電阻測量值都大于 5000 歐姆。

結果:

是 - 各電阻測量值都大于 5000 歐姆。 機器線束正常。 進行測試步驟 3。

否 - 各電阻測量值都不大于 5000 歐姆。 機器線束中存在短路。 觸點 J2-66（導線 P955-BU）與電阻測量值低的電路之間存在短路。

修復: 修理或更換機器線束。

進行測試步驟 3。

測試步驟 3. 查看診斷代碼的狀態。

重新連接所有線束接頭。 確保接頭完全落座。 檢查各接頭的夾子是否牢牢固定。

將斷路開關和鑰匙起動開關轉到 ON 位置。

清除所有非現行診斷代碼。

運轉機器。

檢查 CID 1118 FMI 03 診斷代碼的狀態。

預期結果:

CID 1118 FMI 03 診斷代碼處于非激活狀態。

結果:

是 - CID 1118 FMI 03 診斷代碼未處于激活狀態且此時不存在。

修復: 該故障的起因已經被排除。 恢復機器的正常運轉。

停止

否 - CID 1118 FMI 03 代碼仍處于激活狀態。 該代碼的起因尚未被修理。

修復: 如果在前一測試步驟中未檢查線束接頭，那么請現在進行檢查。清潔線束接頭的所有觸點。檢查導線絕緣層有無因過熱、蓄電池酸或擦傷引起的損壞。執行 45 N (10 lb) 拉拔測試。 對與傳感器電路有關的每一條導線進行拉拔測試。使用 "Caterpillar" 電子技師維修工具在機器配線線束的傳感器電路上執行晃動測試。 "晃動測試"可用于檢測機器線束連接中的開路或斷路。重新連接所有線束接頭。確保接頭完全落座。 檢查各接頭的夾子是否牢牢固定。再次執行測試步驟 5。如果此次未發現該故障的起因，但原始診斷代碼仍處于激活狀態，則 ECM 可能有故障。更換 ECM 之前，務必咨詢當地代理商技術通信員征求Caterpillar或代理商解決方案網絡可能的意見.此咨詢可以大大降低維修時間。如果需要更換 ECM，請參見測試和調整, "電子控制模塊（ECM）- 更換"。
