康明斯發動機中冷器的維修技術技故障排除

2015-10-29 8:15:48

QuickServe Online

康明斯發動機中冷器
大多數額定功率為 675 kW (900 HP) 或更低的 K38 康明斯發動機不是中冷式康明斯發動機。所有額定功率為 675 kW (900 HP) 或更高的 K38 康明斯發動機是中冷式康明斯發動機。所有 K50 康明斯發動機是中冷式康明斯發動機。

中冷式康明斯發動機能夠具有一個或四個中冷器總成。新式 KTA 康明斯發動機和所有 KTTA、K2000E、K1800E 和 K1500E 康明斯發動機都具有 4 個中冷器總成，這些中冷器總成位于進氣歧管處。這些中冷器也稱為“外置”或“低型面”中冷器。舊式康明斯發動機上的中冷器安裝在康明斯發動機頂部中央的支架上。舊式中冷器也稱為“中位安裝”中冷器。

中位安裝的中冷器

K50 康明斯發動機的中位安裝中冷器殼體已經經過改進。殼體已經經過改進，以便安裝十字螺栓，該螺栓能否防止由于溫度和內部壓力造成殼體膨脹而泄漏。對殼體進行改進以便安裝十字螺栓的步驟包含在本手冊的這一部分中。

K38 和 K50 康明斯發動機上中位安裝中冷器支架的零件已經改變。將支架安裝在支座和中冷器殼體上的緊固件的數量已經增加。新式中冷器殼體可與舊式支座和支架一起安裝。舊式中冷器殼體可與新式支座和支架一起安裝。舊式和新式支座和支架一定不能組合使用。

改動中位安裝中冷器支架的同時，中冷器芯也進行了改動。新式芯具有一個由鋼制成的端箱。舊式芯具有一個由青銅制成的端箱。舊式和新式芯可以在中冷器總成中組合使用。

K38 和 K50 康明斯發動機上的中冷器側蓋板已經改變。新式蓋板上的安裝法蘭厚度為 25.4 mm [1.000 in]。舊式蓋板上的安裝法蘭厚度為 13 mm [0.5 in]。新式蓋板需要帶有鎖緊墊圈和平墊圈的 [3/8 - 16 x 2.250 in] 螺栓，以便將蓋板固定到中冷器殼體上。

1977 年 6 月以后制造的 K38 和 K50 康明斯發動機包含與此前制造的康明斯發動機不同的中冷器芯。新芯包含一個長度為 69.9 mm [2.75 in] 的水接頭噴嘴。舊芯上的噴嘴長度為 31.8 mm [1.25 in]。如果必須更換舊式芯，必須改動進水和出水接頭，以便適合較長的長度。此時需要具有孔的適配器接頭，以防冷卻液從泄漏的 O 形密封圈進入康明斯發動機氣缸。必須改進中冷器出水管，以便適合較長的噴嘴和使用舊式節溫器殼體支架。

外置中冷器

1987 年 4 月推出了改進的中冷器芯和管路，用在所有 KTTA38 康明斯發動機（E.S.N. 為 33112184）和 KTTA50 康明斯發動機（E.S.N. 為 33112203）上，取代了所有原始 KTTA 中冷器管路。

舊式康明斯發動機可以根據本節中下面的步驟進行更新。

低溫中冷 (LTA) 系統

引進 LTA 系統改善了可維護性冷卻系統硬件的通用性。

LTA 應用在 KTA 50-G3、 KTA 50-G4、KTTA50-G2、K2000E、K1800E 和 K1500E 康明斯發動機上，它利用標準流量冷卻系統。有關 LTA 冷卻系統的詳細描述，參考本手冊的第 08 節。

1987 年 9 月，AiResearch® 2 相中冷器芯取代了 1 相中冷器芯（E.S.N. 為 33112790）。

1988 年 9 月，Modine® 3 相中冷器芯取代了 C1800 康明斯發動機和所有其它康明斯發動機上的 2 相中冷器芯，E.S.N. 分別為 33114675 和 33114695。

1992 年 1 月，Modine® 鋼制中冷器芯取代了 K2000E 和 K1800E 康明斯發動機上的銅芯，E.S.N. 為 33121129；1993 年 5 月，取代了所有其它康明斯發動機上的銅芯，E.S.N. 為 33124510。

推出用于 K2000E 和 K1800E 康明斯發動機的改進的中冷器密封改善了密封可靠性。新密封硬件與進氣歧管不可互換。改型時，改進的密封和進氣歧管必須全都安裝。這一改動從 1992 年 1 月起應用在康明斯發動機上，E.S.N. 為 33121129。

為 KTA /KTTA50 康明斯發動機推出了改進的回旋駝峰式軟管，以及軟管外圍的兩個不銹鋼環。新軟管有助于防止軟管充起。

由于改進的駝峰式軟管比以前使用的軟管長，因此必須使用改進的空氣接頭。該軟管接頭為空氣接頭的兩部分之間提供了更寬的氣隙。不要潤滑軟管。這一改動從 1994 年 7 月起生效，E.S.N. 為 33128112。

中位安裝的中冷器

參考		數量（每康明斯發動機）
數量	說明	K38	K50
1	進氣歧管（參考注釋 1）（參考概述）	4	4
2	密封墊，進氣歧管	12	16
3	矩形密封圈	24	32
4	進氣接頭密封墊	8	8
5	空氣跨接管接頭	4	4
6	進氣接頭（跨接管）	2	2
7	空氣跨接管防塵密封件	4	4
8	空氣跨接管 O 形密封圈	8	8
9	空氣跨接管空氣管	4	4
10	空氣跨接管接頭	4	4
11	管接頭密封墊	4	4
12	中冷器殼體蓋	2	2
13	蓋和芯的密封墊	4	4
14	中冷器芯	2	2
15	中冷器殼體（參考注釋 1）	1	1
16	芯的適配器的 O 形密封圈	4	4
17	凸緣密封墊	4	4
18	適配器接頭	4	4
19	出水管接頭	2	2
20	密封，矩形	6	6
21	出水輸水管（參考注釋 1）	2	2
22	固定支柱（參考注釋 1 和 2）	4	4
23	渦輪增壓器（參考注釋 1）（參閱概述）	2	2
24	渦輪增壓器出口管 O 形密封圈（參考注釋 2）	4	4
25	渦輪增壓器出口空氣管（參考注釋 2）	2	2
26	渦輪增壓器出口管防塵密封件（參考注釋 2）	2	2
27	渦輪增壓器密封墊	2	2
28	空氣跨接管接頭	0	2
29	管接頭密封墊	0	2
30	進水接頭	2	2
31	O 形密封圈	6	6
32	進水輸水管	2	2
33	進水輸水管接頭	2	2
34	通向集水管的接頭密封墊	1	1
35	中冷器殼體支架	4	4
36	中冷器支架板	2	2

注釋 1：康明斯發動機K38 和 K50 零件有所不同。

注釋 2：新式康明斯發動機有專用的軟管和卡箍，不用這些零件。

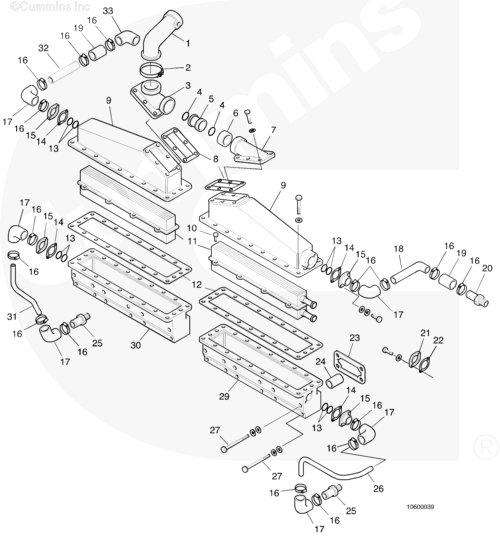

參考		數量（每康明斯發動機）
數量	說明	K38	K50
1	空氣跨接管接頭	2	2
2	V 形帶箍	2	2
3	空氣跨接管接頭	2	2
4	O 形密封圈	4	4
5	空氣跨接管接頭	2	2
6	防塵密封件	2	2
7	空氣跨接管接頭	2	2
8	管接頭密封墊	4	4
9	中冷器蓋	4	4
10	[3/8-16 x 1.06 In] 帽式彈簧墊圈螺釘	32	32
11	中冷器芯	4	4
12	中冷器蓋密封墊	4	4
13	O 形密封圈	16	16
14	凸緣密封墊	8	8
15	接頭適配器	8	8
16	軟管卡箍	32	32
17	彎頭軟管（參考注釋 1）	12	4
18	右排前部出水管（參考注釋 1）	1	1
19	普通軟管（參考注釋 1）	3	11
20	通向節溫器殼體的軟管聯軸器	2	2
21	節溫器殼體支架蓋	2	2
22	蓋的密封墊	2	2
23	進氣歧管密封墊	12	16
24	矩形密封圈	24	32
25	通向缸體的軟管聯軸器	4	4
26	右排前部進水管（參考注釋 1 和 2）	1	1
27	螺栓 [3/8-16 x 5.25 In]	24	32
27	螺栓 [3/8-16 x 6.75 In]	24	32
29	右排前部和左排后部進氣歧管（參考注釋 1）	2	2
30	右排后部和左排前部進氣歧管（參考注釋 1）	2	2
31	右排后部進水管（參考注釋 1 和 2）	1	1
32	右排后部出水管（參考注釋 1 和 2）	1	1
33	通向搖臂室殼體的 90 度彎頭（參考注釋 2）	1	1

注釋 1：K50 的零件有所不同。

注釋 2：插圖所示為右排。左排的零件有所不同。

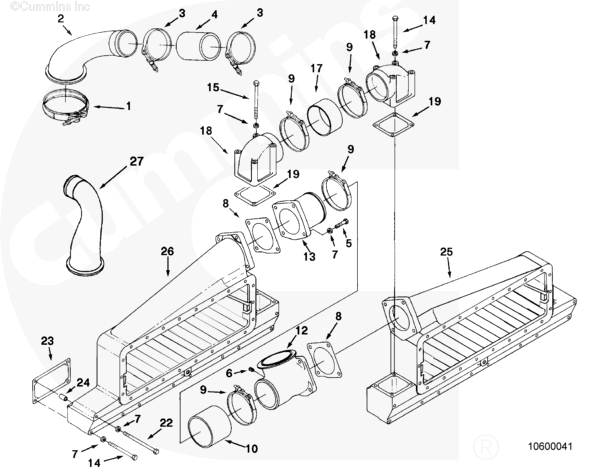

康明斯發動機K2000E 和 K1800E 的外置中冷器

參考
數量	說明	數量
1	V 型帶箍	2
2	空氣跨接管接頭	1
3	T 形螺栓卡箍	4
4	普通軟管	2
5	六角頭螺栓	16
6	管塞	8
7	彈簧墊圈	96
8	管接頭密封墊	4
9	卡箍。T 形螺栓	8
10	普通軟管	2
12	連線	2
13	空氣跨接管接頭	2
14	六角頭螺栓	40
15	六角頭螺栓	40
17	普通軟管	2
18	進氣管接頭	4
19	管接頭密封墊	4
22	六角頭螺栓	32
23	密封墊，進氣歧管	4
24	矩形密封圈	32
25	右排前部和左排后部進氣歧管	2
26	左排前部和右排后部進氣歧管	2
27	空氣跨接管接頭	16

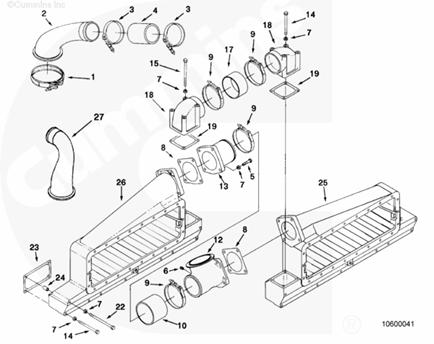

康明斯發動機K1500E 的外置中冷器

參考
數量	說明	數量
1	V 型帶箍	2
2	空氣跨接管接頭	1
3	T 形螺栓卡箍	4
4	普通軟管	2
5	六角頭螺栓	16
6	管塞	8
7	彈簧墊圈	96
8	管接頭密封墊	4
9	卡箍。T 形螺栓	8
10	普通軟管	2
12	連線	2
13	空氣跨接管接頭	2
14	六角頭螺栓	40
15	六角頭螺栓	40
17	普通軟管	2
18	進氣管接頭	4
19	管接頭密封墊	4
22	六角頭螺栓	32
23	密封墊，進氣歧管	12
24	矩形密封圈	32
25	右排前部和左排后部進氣歧管	2
26	左排前部和右排后部進氣歧管	2
27	空氣跨接管接頭	6

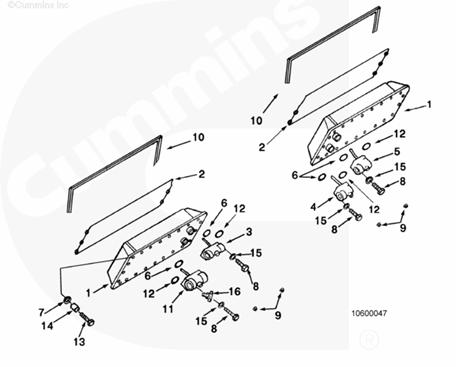

康明斯發動機K2000E、K1800E 和 K1500E 的中冷器芯

參考
數量	說明	數量
1	中冷器芯	4
2	中冷器密封	4
3	輸水管接頭	2
4	輸水管接頭	2
5	輸水管接頭	2
6	O 形密封圈	8
8	六角頭螺栓	8
9	管塞	4
10	矩形條密封	4
11	輸水管接頭	4
12	橡膠密封圈	8
13	六角頭螺栓	50
14	安裝墊塊	50
15	彈簧墊圈	8
16	排放旋塞	4

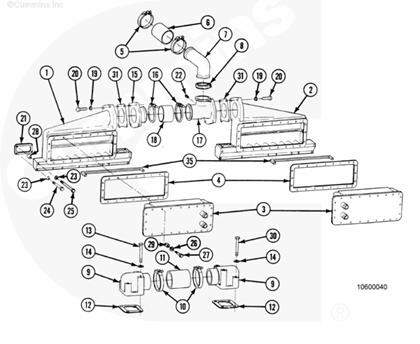

康明斯發動機 KTA 50-G3、G4 和 KTTA50-G2 的外置中冷器

參考
數量	說明	數量
1	左排前部和右排后部進氣歧管	2
2	右排前部和左排后部進氣歧管	2
3	中冷器芯	4
4	蓋的密封墊	4
5	T 形螺栓卡箍	4
6	普通軟管	2
7	空氣跨接管	2
8	V 型帶箍	2
9	進氣管接頭	4
10	T 形螺栓卡箍	4
11	普通軟管	2
12	密封墊	4
13	螺栓	8
14	墊圈	16
15	空氣接頭	2
16	T 形螺栓卡箍	4
17	空氣接頭	2
18	普通軟管	4
19	平墊圈	8
20	螺栓	8
21	密封墊	16
22	管塞	2
23	平墊圈	64
24	螺栓	32
25	螺栓	32
26	彈簧墊圈	64
27	螺栓	50
28	矩形密封圈	32
29	隔套	50
30	螺栓	8
31	空氣接頭密封墊	4
35	矩形條密封	4
