Perkins柴油發動機連桿的標準參數3012

Perkins柴油發動機連桿的標準參數3012

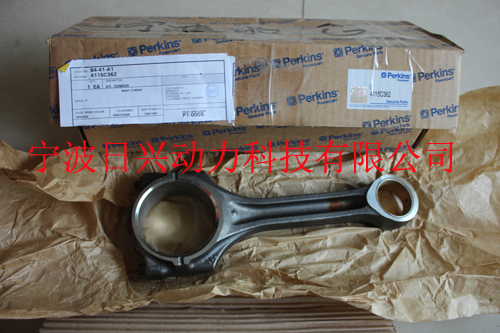

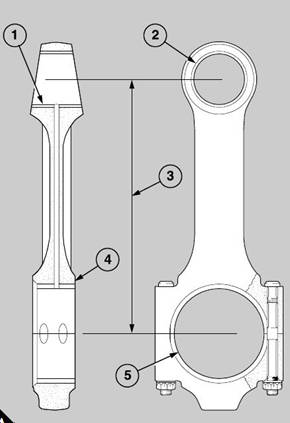

Gudgeon pin in bush (A1)

在布什活塞銷（A1）

Bore of bush. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55,035 to 55,050 mm (2.1667 to 2.1673 in)

襯套孔。........................................55035至55050毫米（2.1667至2.1673）

(Bush pressed into position and bored to size)

（襯套壓入位置，并對尺寸進行鉆孔）

Diameter of gudgeon pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54,995 to 55,000 mm (2.1652 to 2.1653 in)

對活塞銷直徑。..............................54995至55000毫米（2.1652至2.1653）

Clearance (new). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,035 to 0,055 mm (0.0014 to 0.0022 in)

間隙（新）。........................................0035至0055毫米（0.0014至0.0022）

Permissible worn clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,067 mm (0.0026 in)

容許磨損間隙。..............................................0067毫米（0.0026英寸）

Bush in small end (A2)

在小的一端（A2）

Bore in connecting rod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60,00 to 60,03 mm (2.3622 to 2.3633 in)

連接桿孔。..................................對60,03毫米。萬（2.3622至2.3633）

Diameter of bush . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60,072 to 60,097 mm (2.365 to 2.366 in)

灌木直徑。......................................60072至60097毫米（2.365至2.366）

Interference fit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,042 to 0,097 mm (0.0017 to 0.0038 in)

干涉配合。........................................0042至0097毫米（0.0017至0.0038）

Alignment of connecting rod (A3)

連桿對準（A3）

Parallel alignment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,025 mm (0.001 in)

平行排列。......................................................0025毫米（0.001英寸）

(Meas ured between big end and small end, for each 25,40 mm (1.000 in) of test mandrel)

（測量大端和小端，之間的每個25,40毫米（1英寸）測試軸）

Distance between centres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273,05 to 272,95 mm (10.750 to 10.746 in)

中心之間的距離。..............................273,05到272,95毫米（10.750到10.746）

End-float of big end (A4)

大頭端浮動（A4）

End-float. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,20 to 0,40 mm (0.008 to 0.016 in)

端浮動。..................................................20到1,00毫米（0.008到0.016）

Permissible worn end-float. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,558 mm (0.022 in)

允許磨損端浮。................................................0558毫米（0.022英寸）

(End-float of each set of two big ends on common c rank pin)

（每一個兩端浮動的兩端共同的碳引腳）

Clearance on diameter of big end (A5)

對大直徑間隙（A5）

Clearance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,026 to 0,086 mm (0.001 to 0.003 in)

間隙。..............................................0026至0086毫米（0.001至0.003）

(Check that crank pin is within limits of ovality)

（檢查曲柄銷的限度內，橢圓度）
