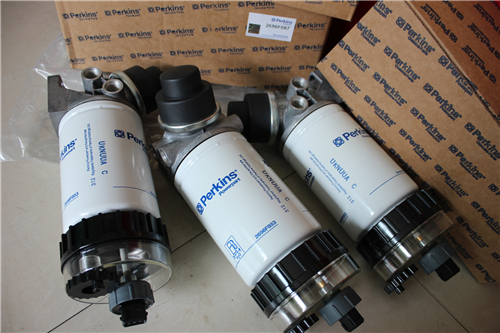

珀金斯Perkins燃油濾清器座-拆卸和安裝(燃油細濾器)

1.把供油開關轉到關閉位置。

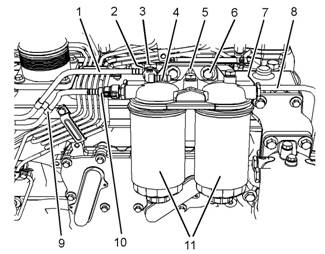

2將適當?shù)娜萜鞣胖玫饺加蜑V清器底座的下方，用來盛裝所有可能灑出的燃油。拆下燃油濾清器(11)。請參閱《操作和保養手冊》,“燃油系統細濾器-更換”以了解正確程序。

3在塑料管組件(1)、塑料管組件(4)和塑料管組件(10)上作臨時識別標記，以顯示正確的管組件位置。

4將管夾(9)從塑料管組件(1)和塑料管組件(10)上拆下。

5將塑料管組件(4)從燃油濾清器底座(5)上斷開。使用工具(A)蓋住塑料管組件(4)的接頭。

6使用工具(A)蓋住塑料管組件(4)。

7將塑料管組件(10)從燃油濾清器底座(5)上斷開。使用工具(A)塞住燃油濾清器底座(5)。

8使用工具(A)蓋住塑料管組件(10)。

9拆下中空螺栓(3)和密封墊圈(2)（未顯示）。將塑料管組件(1)從燃油濾清器底座(5)上斷開。

10.使用工具(A)蓋住塑料管組件(1)。

11.使用工具(A)塞住燃油濾清器底座(5)。

12.將管組件(8)從燃油濾清器底座(5)上斷開。

13.將螺母和螺栓(6)從燃油濾清器底座(5)上拆下。從安裝支架上拆下燃油濾清器底座(5)。使用工具(A)塞住燃油濾清器底座(5)。

14.將密封件(7)（未顯示）從燃油濾清器底座(5)上拆下。使用工具(A)蓋住管組件(8)。

15.如有必要，將燃油濾清器的安裝支架從缸蓋上拆下。按照步驟15.a至步驟15.b拆下燃油濾清器的安裝支架。

a.將螺栓(14)和螺栓(15)從安裝支架(13)上拆下。

b.將安裝支架(13)從缸蓋(12)上拆下。

安裝步驟

1.如有必要，將燃油濾清器的安裝支架安裝到缸蓋上。按照步驟1.a至步驟1.c安裝燃油濾清器的安裝支架。

2.確保燃油濾清器底座(5)清潔且無損壞。如有必要，更換整個燃油濾清器底座和濾清器組件。

3.從管組件(8)拆下蓋。

4.把燃油濾清器底座(5)的螺塞卸下。將新密封件(7)（未顯示）安裝在燃油濾清器底座(5)上。

5.將燃油濾清器底座(5)安裝在支架上。

6.將管組件(8)連接到燃油濾清器底座(5)上。

7.將螺母和螺栓(6)安裝到燃油濾清器底座(5)并用手擰緊。

8.擰緊螺母和螺栓(6)至扭矩為44N·m(32lbft)。

9.擰緊管組件(8)的螺母至扭矩為23N·m(204lbin)。

10.將蓋從塑料管組件(10)上拆下。將塑料管組件(10)連接到燃油濾清器底座(5)上。

11.將蓋從塑料管組件(1)上拆下。

12.把燃油濾清器底座(5)的螺塞卸下。

13.將塑料管組件(1)定位到燃油濾清器底座(5)上。

14.將新密封墊圈(2)（未顯示）定位到中空螺栓(3)上。將中空螺栓(3)安裝到塑料管組件(1)上，然后安裝其余的新密封墊圈(2)（未顯示）。

15.擰緊中空螺栓(3)至扭矩為21N·m(186lbin)。

16.將管夾(9)安裝到塑料管組件(1)和塑料管組件(10)上。

17.將蓋從塑料管組件(4)上拆下。

18.將螺塞從塑料管組件(1)的接頭上拆下。

19.將塑料管組件(4)連接到塑料管組件(1)的接頭上。

20.如有必要，將新的燃油濾清器(11)安裝到燃油濾清器底座(5)上。請參閱《操作和保養手冊》,“燃油系統細濾器-更換”以了解正確程序。

21.將供油開關置于接通位置。結束:

a.排出燃油系統中的空氣。請參閱《操作和保養手冊》,“燃油系統-充注”以了解正確步驟。
