珀金斯柴油發動機曲軸后油封-安裝

安裝步驟

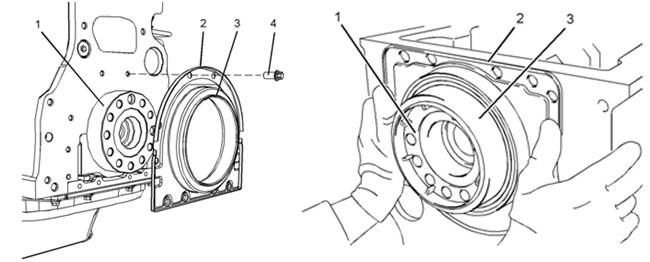

1確保曲軸法蘭(1)清潔、干燥、無損壞。

2確保缸體表面和橋接件清潔、干燥。

3提供的新曲軸后油封帶有一個塑料套管(3)。確保安裝時塑料套管的四個角在曲軸后油封(2)以內。

注:提供塑料套管是為了在把油封推過曲軸法蘭時保護油封唇。

注:請勿潤滑曲軸后密封或曲軸法蘭。曲軸后油封在安裝時必須干躁。

4.對齊塑料套管(3)與曲軸法蘭(1)。確保塑料套管在曲軸法蘭上嚙合。將新曲軸后油封(2)的四角推到曲軸法蘭上。在這個操作過程中，會把塑料套管壓出曲軸后油封。棄置塑料套管。

5確保曲軸后油封(2)抵在缸體上就座。

6安裝torx螺釘(4)，用手?jǐn)Q緊。

注:此時不要將torx螺釘安裝到部位(X)處。

7.將工具(B)安裝到曲軸后油封(2)及曲軸法蘭(1)上。使用工具(B)將曲軸后油封(2)與曲軸法蘭(1)對齊。

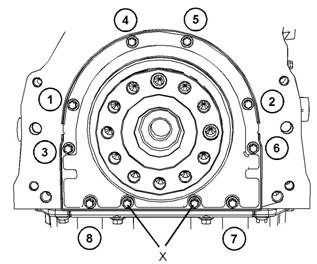

8使用工具(A)擰緊torx螺釘(4)至扭矩為22N·m(195lbin)。按照圖105中所示的順序擰緊torx螺釘(4)。

9拆下工具(B)。

10將其余的torx螺釘(4)安裝到位置(X)處。使用工具(A)擰緊torx螺釘至扭矩為22N·m(195lbin)。請參閱插圖105。

結束:

a.安裝飛輪。請參閱《拆解和組裝》,“飛輪-安裝”。
