怎樣測量強鹿柴油機氣門的升程

重要提示： 如果需要更準確地測量，建議在搖臂至閥門端間隙為 0.00 毫米（0.00 英寸）處，并在John Deere約翰迪爾強鹿柴油發動機處于冷態下測量閥門升程。

注意： 測量閥門升程可了解凸輪緣和凸輪軸隨動柱的磨損程度或推桿彎曲程度。

1. 卸下?lián)u臂罩蓋。

2. 將 1 號汽缸活塞設定在壓縮沖程上止點，在飛輪上安裝 JDG1571 或 JDE81-4 正時銷。

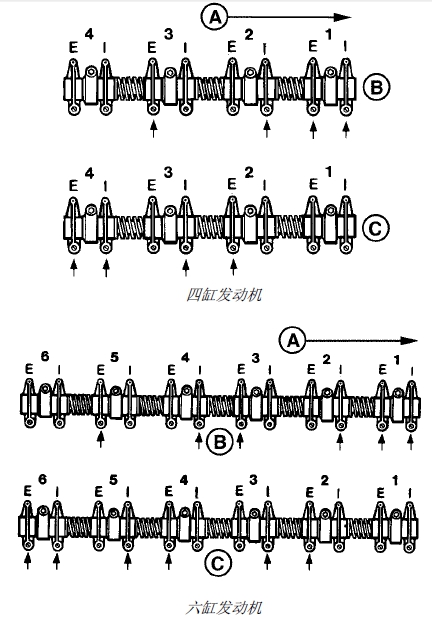

3. 在以下各處，設定搖臂到閥門端間隙為 0.00 毫米（0.00 英寸）：

• 4 缸John Deere約翰迪爾強鹿柴油發動機 1 號和 3 號汽缸排氣閥門和 1 號和 2 號汽缸進氣閥門。

• 6 缸John Deere約翰迪爾強鹿柴油發動機上 1 號、3 號和 5 號汽缸排氣閥門和 1號、2 號和 4 號汽缸進氣閥門。

4. 將千分表的測量頭放在閥門彈簧帽（座圈）或轉動件的頂部。千分表測量頭稍向下壓預加幾個讀數，然后轉動表的刻度盤將此處設為 0.0 毫米（0.0 英寸）。

5. 從飛輪拆下正時銷，用相應的飛輪轉動工具按運轉方向手動旋轉John Deere約翰迪爾強鹿柴油發動機一周 (360°)。

6. 當閥門轉到全開位置時，觀察千分表讀數。記錄最大讀數并與下列技術規格對比。

技術規格

進氣閥門－升程. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.77 － 12.21 毫米（0.463 － 0.481 英寸）

最低磨損限度 . . . . . . . . . . . . . . . . . . . . . . . . 11.34 毫米（0.447 英寸）

排氣閥門－升程. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.51 － 11.94 毫米（0.453 － 0.470 英寸）

最低磨損限度 . . . . . . . . . . . . . . . . . . . . . . . . 11.08 毫米（0.436 英寸）

7. 對所有余下的閥門重復上述程序并記錄下所有讀數。

如果所有閥門的閥門升程均符合技術規格的要求，按技術規格要求調整閥門間隙。（參見本章前面的“檢查和調整閥門間隙”部分。）

如果一個或多個閥門升程不符合技術規格要求，需拆卸整個閥門系統和凸輪軸進行檢查。

8. 旋轉John Deere約翰迪爾強鹿柴油發動機一周 (360°)。在以下位置鎖定John Deere約翰迪爾強鹿柴油發動機：

• 四缸John Deere約翰迪爾強鹿柴油發動機上 4 號汽缸活塞位于壓縮沖程上止點。

• 六缸John Deere約翰迪爾強鹿柴油發動機上 6 號汽缸活塞位于壓縮沖程上止點。

9. 在以下各處，設定搖臂到閥門間隙為 0.0 毫米（0.0英寸）：

• 4 缸John Deere約翰迪爾強鹿柴油發動機 2 號和 3 號汽缸排氣閥門和 3 號和 4 號汽缸進氣閥門。

• 6 缸John Deere約翰迪爾強鹿柴油發動機 2 號、4 號和 6 號汽缸排氣閥門和 3 號、5 號和 6 號汽缸進氣閥門。

10. 重復步驟 4 － 7。
