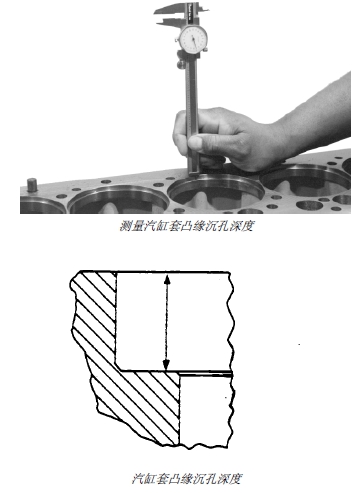

測量John Deere約翰迪爾強鹿柴油發動機汽缸體內汽缸套凸緣的沉孔深度

測量汽缸體內汽缸套凸緣沉孔深度并與下列技術規格進行比較。如果沉孔深度不符合技術規格要求，可安裝汽缸套墊片。

技術規格

汽缸套凸緣沉孔－汽缸體內深度 . . . . . . 5.952 － 5.988 毫米（0.2343 － 0.2357 英寸）

測量John Deere約翰迪爾強鹿柴油發動機汽缸套凸緣厚度

分別在多個位置測量汽缸套凸緣厚度。如果汽缸套凸緣厚度不符合技術規格要求，安裝汽缸套墊片或成對更換活塞和汽缸套。

技術規格

汽缸套凸緣－厚度. . . . . . . . 6.022 － 6.058 毫米（0.2371 － 0.2385 英寸）

測量John Deere約翰迪爾強鹿柴油發動機汽缸體上基準面平整度

重要提示： 如果汽缸體上基準面或主軸瓦孔經過機加工，曲軸中心線至上基準面的尺寸就會改變。這一尺寸必須符合技術規格的要求，否則活塞將會碰到汽缸蓋。

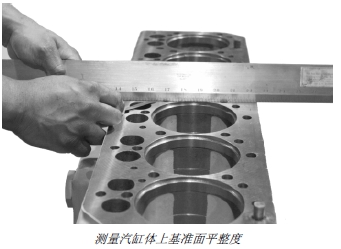

使用 D05012ST 精密直角尺和塞尺檢查汽缸體頂部的基準面平度。如果平整度不符合技術規格的要求，可刮研汽缸體上基準面。

汽缸體上基準面－技術規格

全長或全寬范圍內可接受的最大不平度（舊汽缸體）－ 測量值 . 0.08 毫米（0.003 英寸）

允許最大不平整度（150 毫米 [5.90 英寸] 長）－ 測量值 0.025 毫米（0.001 英寸）

上基準面（僅限研磨面）(AA) －精加工表面 . . 0.8 － 3.2 微米（32 － 125 微英寸）

上基準面精度－最大

凸凹深度 0.012 毫米（0.0005 英寸）

主軸瓦孔中心線至汽缸體上基準面－距離 . . . . . . . 337.896 － 337.972 毫米（13.3029 － 13.3059 英寸）

拆卸、檢查和安裝John Deere約翰迪爾強鹿柴油發動機活塞冷卻噴嘴

重要提示： 活塞冷卻噴嘴故障會導致活塞、活塞銷、連桿銷襯套和汽缸套損壞。如果活塞冷卻噴嘴失效，會造成油壓降低，甚至無油壓。

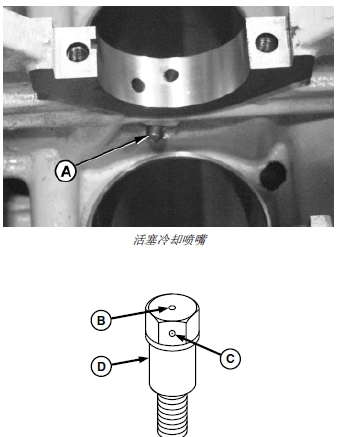

1. 拆卸并清洗每個活塞冷卻噴嘴 (A)，確保冷卻噴嘴未堵塞或損壞。如果懷疑有問題，則應更換。

注意： 300 系列John Deere約翰迪爾強鹿柴油發動機和一些 POWERTECH® 機使用類似的六方冷卻噴嘴 (D)。由于要潤滑和冷卻活塞POWERTECH® John Deere約翰迪爾強鹿柴油發動機的噴嘴 (B) 直徑大于 300 系列John Deere約翰迪爾強鹿柴油發動機。POWERTECH® John Deere約翰迪爾強鹿柴油發動機若配有六方頭噴嘴 (D)，每個噴嘴上都有一個沖壓標記 (C)，如圖所示。給噴嘴 (D) 增加一個沖壓標記是為了避免與300 系列John Deere約翰迪爾強鹿柴油發動機噴嘴混淆。圓頭噴嘴 (E) 不需要沖壓標記，因為從形狀便可區分這種噴嘴。

2. 安裝活塞冷卻噴嘴并擰緊。

技術規格

活塞冷卻噴嘴－直徑 . . . 1.4 毫米（0.055 英寸）

活塞冷卻噴嘴－扭矩 11 ± 1.5 牛頓米（96 ± 13 磅－英寸）

A – 活塞冷卻噴嘴

B – 噴孔

C – 沖壓標記

D – 六方頭噴嘴

E – 圓頭噴嘴

測量并調整John Deere約翰迪爾強鹿柴油發動機汽缸套凸出量（高于汽缸體高度）

注意： 在新或舊汽缸體中安裝新汽缸套總成時，必須檢查汽缸套凸出高度。

1. 汽缸體的汽缸套孔和汽缸體上基準面一定要干凈。

重要提示： 汽缸套在未裝 O 形環或密封圈時，應該能夠用手輕輕轉動。如果不能轉動，需要拆下汽缸套并清潔汽缸體。

2. 安裝汽缸套，不裝 O 形環和密封圈。如不能輕松地用手轉動，可拆下汽缸套，用砂布或 D17015BR O形環槽清潔刷拋光汽缸體的下導向孔。用棉紗或其他適用方法清理拋光孔中掉下的碎屑。將汽缸套標記轉向John Deere約翰迪爾強鹿柴油發動機前方。用帶帽螺釘和墊圈固定（墊圈約 3 毫米 [1/8 英寸] 厚）。擰緊帶帽螺釘至68 牛頓米（50 磅- 英尺）。

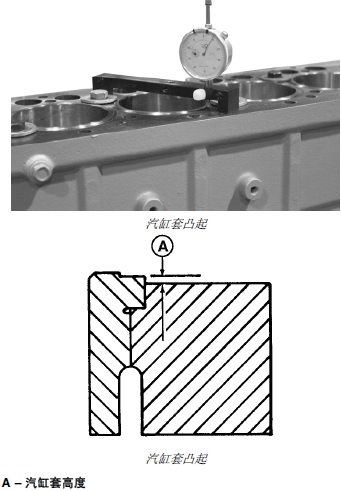

3. 用 JDG451 或 KJD10123 高度規和 D17526CI 或D17527CI 千分表測量從John Deere約翰迪爾強鹿柴油發動機飛輪側觀察獲得的時鐘 1、5、7 和 11 點四個位置上的汽缸套高度。

技術規格

汽缸套－高于汽缸體高度 . . 0.030 － 0.100 毫米（0.001 － 0.004 英寸）

兩相鄰汽缸套最近點之間或單個汽缸套內的最大允許高度差. . . . . . 0.05 毫米（0.002 英寸）

4. 如果汽缸套凸起高度超過技術規格的要求，檢查汽缸體的汽缸套支撐凸緣有無毛刺或沉孔深度是否正確。如有毛刺，應在汽缸體的汽缸套凸緣肩部涂上研磨劑，然后裝入汽缸套，并用 KCD10001 或 JDG1145汽缸套拉拔器左右轉動和研磨凸緣，研磨量以能夠裝入汽缸套為準。

重要提示： 一個汽缸套凸緣下只能安裝一個汽缸套墊片。如需要一個以上汽缸套墊片，應安裝新的汽缸套或汽缸體。

5. 如汽缸套高度低于汽缸體上基準面在 0.08 毫米（0.003 英寸）以內，可在汽缸套凸緣下面裝一個汽缸套墊片。

注意： 汽缸套墊片有兩種規格：0.05 毫米（0.002 英寸）CD15466 汽缸套墊片和 0.10 毫米（0.004 英寸）R65833 汽缸套墊片。

John Deere約翰迪爾強鹿柴油發動機汽缸套安裝密封圈，汽缸體安裝 O 形環

重要提示： 汽缸套密封圈和 O 形環不得使用機油或清洗劑。裝石油制品可使紅色（或白色） O形環膨脹，在汽缸套安裝過程中造成 O 形環損壞。裝

1. 將 AR45749 肥皂潤滑液倒入一個合適的容器中。

2. 將 O 形環浸入 AR54749 肥皂潤滑液。

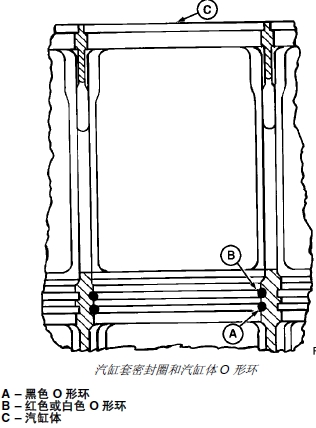

3. 在汽缸體(C) 的下部 O 形環槽中安裝黑色 O 形環(A)。

4. 在汽缸體的上部 O 形環槽中，安裝紅色（或白色）O 形環 (B)。

5. 將汽缸套 (B) 倒轉過來。將方形密封圈 (A) 在肥皂潤滑液中浸一下，裝到汽缸套外圈上。

6. 向下滑動密封圈，使其緊緊卡在汽缸套的肩部。確保密封圈無扭曲。

7. 將肥皂潤滑液涂在汽缸套密封圈的密封處和汽缸 O形環上。

A – 方形密封圈

B – 汽缸套

在John Deere約翰迪爾強鹿柴油發動機汽缸體上安裝汽缸套

重要提示： 配套使用的活塞和汽缸套有不同的制造商和零件編號。它們之間不可互換。在同一個John Deere約翰迪爾強鹿柴油發動機上，禁止混用同活塞和汽缸套。請參考零件目錄，為您的應用選擇正確部件。

重要提示： 將汽缸套裝入被拆下時的汽缸體孔。通過上部沉孔時，不要劃傷汽缸套密封圈。

應將符合重復使用要求的有點蝕或腐蝕的汽缸套自拆卸時的位置旋轉 ⋅ 安裝。（參見本章前面“目視檢查汽缸套”的重復使用指南部分。）

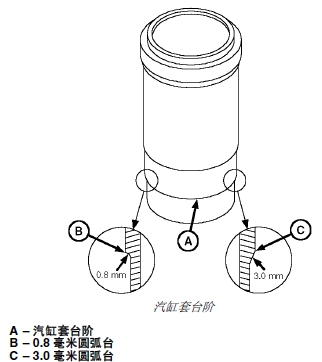

老式汽缸套機加工時有 0.8 毫米的圓弧臺，安裝過程中，可能會使密封圈受到損壞。裝對于這類汽缸套，要用油石或砂布將臺階的銳邊 (B) 倒成 45° 度角。裝新汽缸套采用 3.0 毫米圓弧臺 (C)，安裝時不會損壞密封圈。裝

1. 汽缸套裝入汽缸體時，標記（拆卸時所做）應朝John Deere約翰迪爾強鹿柴油發動機前方，汽缸套外徑發生點蝕或腐蝕除外。如果汽缸套外徑發生點蝕或腐蝕，但仍在維修允許的極限內，可將汽缸套自拆卸時的位置轉 90°。汽缸套點蝕部分應對著John Deere約翰迪爾強鹿柴油發動機的前方或后方。

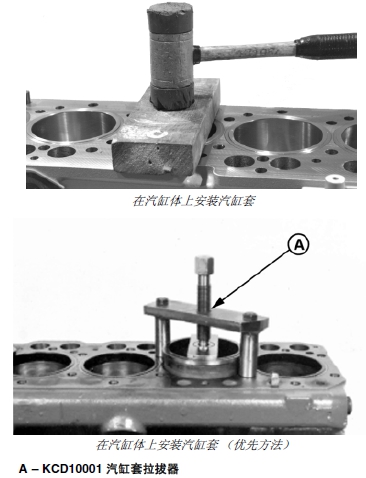

注意： 安裝汽缸套時，建議采用 KCD10001 (A) 或JDG1145 汽缸套拉拔器。

2. 在汽缸套對準導向孔時，可以感到阻力。用KCD10001 (A) 或 JDG1145 汽缸套拉拔器完成汽缸套的安裝。

如果沒有拉拔器，也可以使用干凈的硬木塊和錘子。將硬木放在汽缸套上面，用錘子輕輕地敲擊。

注意： 由于密封圈和 O 形環未壓縮，與正常情況相比，汽缸套會突出超過汽缸體頂部。

重要提示： 安裝過程中，如果懷疑墊圈受到剪切力或錯位，應拆下汽缸套和墊圈總成進行檢查。如果未發現損壞，檢查墊圈的位置是否正確。為密封圈重新涂上肥皂液，重新安裝汽缸套總成。

3. 用大平墊圈和帶帽螺釘固定好汽缸套。適當擰緊帶帽螺釘，但不要過緊。

4. 安裝汽缸套后，用無水洗手液清洗汽缸套孔。用干凈的毛巾擦干。

5. 立即將干凈的機油滴入汽缸套孔內，以防止腐蝕。
