約翰迪爾強鹿柴油發動機曲軸研磨技術規格

軸瓦尺寸曲軸主軸頸外徑曲軸連桿軸頸外徑

標準 . . . . . 79.324 － 79.350 毫米

（3.1229 － 3.1240 英寸）

77.800 － 77.826 毫米

（3.0629 － 3.0640 英寸）

0.25 毫米（0.010 英寸）過小79.074 － 79.100 毫米

（3.1131 － 3.1141 英寸）

77.550 － 77.576 毫米

（3.0531 － 3.0541 英寸）

主軸頸和連桿軸頸表面光潔度 (AA) . 磨光 0.20 毫米 (8 AA)

推力面光潔度 (AA) . . . . . 磨光 0.40 毫米 (16 AA)

止推軸瓦軸頸寬度. . . . . . 38.952 － 39.028 毫米（1.5335 － 1.5365 英寸)

曲軸旋轉方向（從飛輪端看）：

研磨. . . . . . . . 順時針方向

磨光. . . . . . . . 逆時針方向

John Deere約翰迪爾強鹿柴油發動機沖程 . . 127 毫米（5.00 英寸）

相對第 1 號和第 7 號（6.8 升）或第 1 號和第 5 號（4.5 升）軸頸的主

軸頸最大徑向跳動（同心度）. . . . . . 0.05 毫米（0.0019 英寸）

相鄰兩軸頸間的主軸頸最大徑向跳動（同心度）. 0.025 毫米（0.0009 英寸）

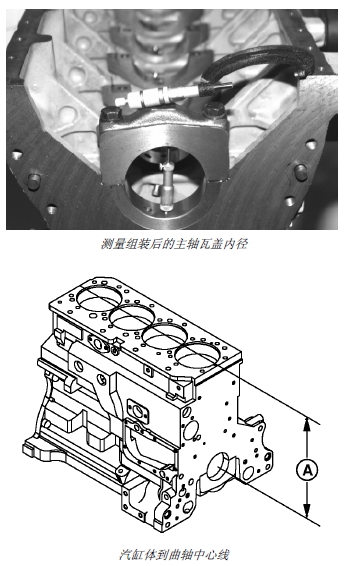

測量組裝后的主軸瓦蓋內徑

1. 從汽缸體上和軸瓦蓋上卸下軸瓦。如果要重復使用軸瓦，需按順序放好。

2. 清潔并檢查軸瓦蓋是否損傷。可用銼刀去除表面上的細小毛刺或劃痕。用中等粒度砂布打磨軸瓦的弧面。

3. 在汽缸體上安裝軸瓦蓋（無軸瓦）。將帶帽螺釘擰緊到 135 牛頓米（100 磅- 英尺）。

4. 測量軸瓦蓋的孔內徑。

技術規格

曲軸主軸瓦孔（無軸瓦）－內徑 . . . . . . 84.455 － 84.481 毫米（3.3250 － 3.3260 英寸）

曲軸主軸瓦孔中心線至基準面－距離 . . . . . . . 337.896 － 337.972 毫米（13.3029 － 13.3059 英寸）

重要提示： 汽缸體鏜孔時，主軸瓦孔中心線到汽缸體頂面的尺寸 (A) 將發生變化。裝裝如小于以上規定的尺寸，活塞可能會接觸缸蓋。只允許具備設備操作經驗的人員進行鏜孔，以保證主軸瓦孔符合技術規格的要求。以下所列新近生產的汽缸體不可用維修軸瓦蓋：

汽缸體零件號

非結構 4 汽缸 . . . R504849

結構 4 汽缸 . . . . . R516309

非結構 6 汽缸 . . . R504850

結構 6 汽缸 . . . . . R516310

5. 如果軸瓦蓋或軸瓦孔不符合技術規格的要求，應安裝新軸瓦蓋并按規定的尺寸鏜孔。（參見本章前面“測量曲軸軸頸和主軸瓦內徑”部分。）

在軸瓦座上安裝主軸瓦和止推軸瓦

注意： 下半片帶油孔的軸瓦裝在軸瓦座上。

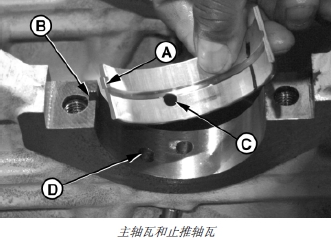

1. 安裝主軸瓦。軸瓦的榫塊 (A) 一定要插到軸瓦座和主軸瓦蓋的槽口 (B) 中。同時，軸瓦的油孔 (C) 要與軸瓦座的油孔 (D) 對齊。

A – 軸瓦榫塊

B – 軸瓦座槽口

C – 軸瓦油孔

D – 軸瓦座油道

注意： 保養備件只提供兩片式軸瓦 (A)。組裝時，在下列部件上涂薄薄一層干凈的機油：

• 汽缸體內所有主軸瓦座

• 主軸瓦和止推軸瓦內外兩面

• 曲軸主軸頸整個外表面

A – 兩片式軸瓦

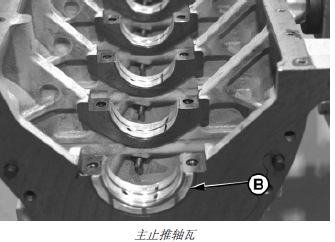

2. 將主止推軸瓦 (B) 裝在汽缸體內帶加強筋的止推軸瓦座上。

B – 主止推軸瓦

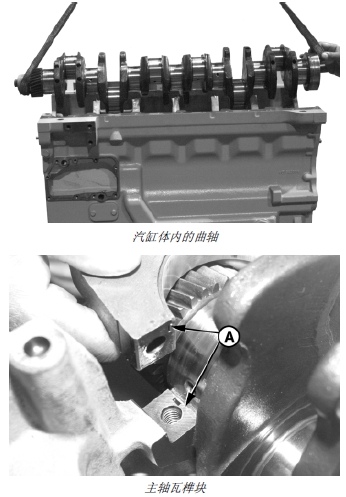

安裝John Deere約翰迪爾強鹿柴油發動機曲軸

1. 用絞車和吊索小心地將曲軸放到主軸瓦上。

2. 在軸瓦上涂一層干凈的機油。將整個主軸瓦蓋螺釘在干凈的John Deere約翰迪爾強鹿柴油發動機潤滑油中浸一下，然后再裝主軸瓦蓋上。

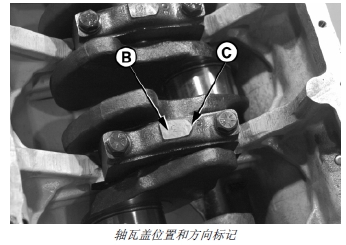

重要提示： 主軸瓦蓋一定要安裝在各自拆卸時的位置。軸瓦蓋上的數字 (B) 應與機體油盤架上的數字上合。裝軸瓦蓋上的箭頭 (C) 必須指向汽缸體凸輪軸一側。

3. 安裝主軸瓦蓋，確保軸瓦蓋和汽缸體上的軸瓦榫塊(A) 位于汽缸體的同一側。

A – 軸瓦榫塊

B – 壓印編號

C – 鑄造箭頭

重要提示： 不得使用氣動扳手安裝軸瓦蓋帶帽螺釘，否則會導致螺紋損壞。

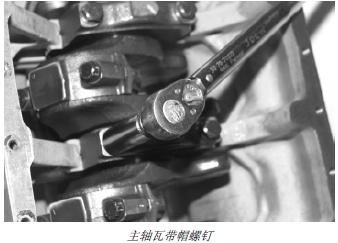

4. 除后主（止推）軸瓦帶帽螺釘外，按技術規格要求，將所有主軸瓦帶帽螺釘擰緊。按技術規格的要求擰緊后主（止推）軸瓦帶帽螺釘。

技術規格

曲軸主軸瓦帶帽螺釘－扭矩 . . . . . . 135 牛頓米（100 磅- 英尺）

曲軸后主（止推）

軸瓦帶帽螺釘（初始）－扭矩 . . . 20 牛頓米（177 磅- 英寸）

重要提示： 前后移動曲軸使之與止推軸瓦對齊時，不得撬動止推軸瓦墊圈。

5. 對齊上下止推軸瓦，然后擰緊后主（止推）軸瓦帶帽螺釘。在曲軸和汽缸體加強筋間，用撬杠小心地將曲軸和主止推軸瓦蓋向后撬。然后，將曲軸向前移動使之與止推軸瓦表面對齊。

6. 擰緊后主（止推）軸瓦帶帽螺釘至規定的扭矩。

技術規格

曲軸后主（止推）軸瓦帶帽螺釘（最終）－扭矩 . . 135 牛頓米（100 磅- 英尺）

7. 用手轉動曲軸。如果曲軸轉動不靈活，卸下零件并查明原因。

重要提示： 用氣動扳手安裝帶帽螺釘可能會損壞螺紋。禁止重復使用連桿帶帽螺釘。

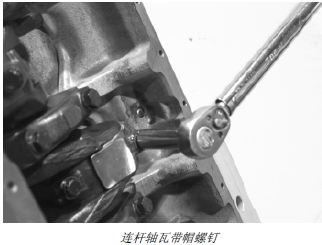

8. 安裝連桿軸瓦蓋和連桿軸瓦。安裝新帶帽螺釘并按照技術規格將其擰緊。（參見第 030 章“安裝活塞和連桿總成”部分。）

9. 檢查曲軸軸向間隙是否符合規定的要求。

技術規格

曲軸－軸向間隙. 0.029 － 0.357 毫米（0.001 － 0.014 英寸）
