約翰迪爾強鹿柴油發動機前板的凸輪軸襯套拆卸和安裝

注意： 凸輪軸襯套只能安裝在前凸輪軸孔中（1 號軸孔）。前板上有一個斜邊，便于在前板上拆裝凸輪軸襯套。

拆卸凸輪軸襯套

1. 將John Deere約翰迪爾強鹿柴油發動機 1 號汽缸活塞設定在壓縮沖程上止點。

2. 對于渦輪增壓John Deere約翰迪爾強鹿柴油發動機，斷開渦輪增壓器進油管。（參見第 010 章“斷開渦輪增壓器進油管”部分。）

3. 按照本章前面所述的方法拆下正時齒輪蓋。（參見本章中的“卸下正時齒輪室蓋”部分。）

4. 拆下搖臂罩蓋和搖臂總成。（參見第 020 或 021 章“拆卸缸蓋”部分。）

5. 拆下推桿并標記位置，便于重新安裝。

6. 對于配備凸輪軸驅動供油泵的John Deere約翰迪爾強鹿柴油發動機，參見 CTM217（機械燃油系統）第 02 部分第 090 章“拆卸供油泵”、CTM341 （配 Stanadyne DE10 泵的 12 級電子燃油系統）第 02 部分第 090 章“拆卸供油泵”或CTM230 （配 Denso 高壓共軌的 11 級電子燃油系統）第 02 部分第 090 章“拆卸機械輸油泵”。

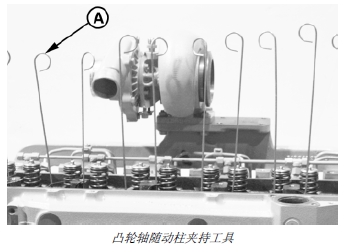

7. 將John Deere約翰迪爾強鹿柴油發動機轉一定角度，使凸輪軸隨動柱脫出凸輪軸或用 D15001NU 磁性隨動柱夾持工具 (A) 固定隨動柱。

A – 磁性隨動柱夾持工具

8. 拆卸凸輪軸。（參見本章后面“拆卸凸輪軸”部分。）

重要提示： John Deere約翰迪爾強鹿柴油發動機必須保持在缸蓋托住凸輪軸隨動柱的位置或用磁性隨動柱夾持工具將隨動柱保持在豎立位置，防止其掉入John Deere約翰迪爾強鹿柴油發動機曲軸箱。如果凸輪軸隨動柱掉入曲軸箱，需拆卸缸蓋。

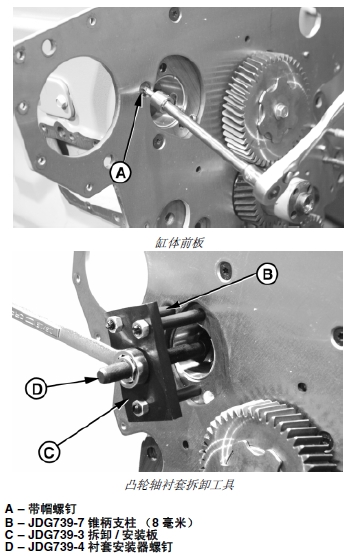

9. 拆下沉頭 TORX® 帶帽螺釘 (A)。在這個安裝錐柄螺釘和星形墊圈的孔中裝入 JDG739B 凸輪軸襯套維修工具中的 JDG739-7 (M8 x 1.25) 錐柄支柱 (B)。

重要提示： 如果凸輪軸孔損壞，必須更換缸體。拆裝襯套時必須小心操作。

10. 在缸體上安裝 JDG739-8 (M8 x 1.25) 直柄支柱和JDG739-3 拆卸/ 安裝板 (C)，拆裝板位于與前板平行、與凸輪軸孔居中的位置。擰緊支柱和六角螺母。

重要提示： 如果拉拔器與襯套位置未對準會損壞缸蓋孔。拉出襯套前一定要對正拉拔器的位置。

11. 將 JDG739-1 襯套拆卸器裝入凸輪軸孔中，拉拔器要正確導入襯套內徑， JDG739-4 襯套安裝器螺釘 (D)要穿過拆裝板。

12. 安裝止推墊圈和六角螺母。擰緊六角螺母，直到襯套脫離缸體孔。拆下拉拔器，丟棄襯套。

13. 清潔并檢查缸體孔。如果缸體孔損壞，應更換缸體。

安裝John Deere約翰迪爾強鹿柴油發動機凸輪軸襯套

重要提示： 安裝襯套時，襯套的油孔一定要與缸體的注油孔對齊。

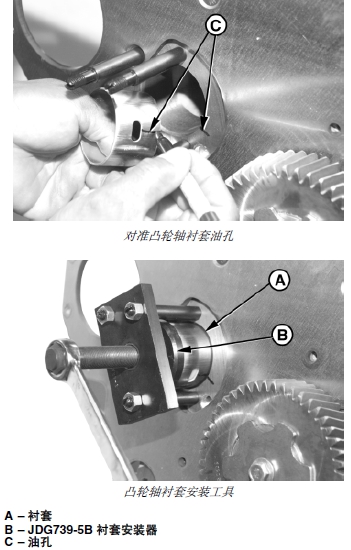

1. 安裝過程中，可在缸體和襯套正面標記油孔 (C) 方向，以便于襯套對位。

2. 在新襯套 (A) 外表面和襯套孔內表面上涂一層TY6333 高溫潤滑脂。將襯套滑入 JDG739-5B 襯套安裝器 (B)，安裝時，襯套凹口一端對著John Deere約翰迪爾強鹿柴油發動機前端。

3. 將 JDG739-4 襯套安裝器螺釘擰入 JDG739-3 拆卸/安裝板。當襯套開始壓入時，對準襯套方孔與油孔的位置，擰緊螺釘，直到襯套拆裝器底面凸輪緣壓緊缸體面上為止。

4. 從缸體上拆下襯套壓裝工具，檢查油孔的位置是否對準。如果油孔未對齊，應拆卸襯套并報廢。安裝一個新襯套。

拆卸和安裝John Deere約翰迪爾強鹿柴油發動機凸輪軸齒輪驅動輔助驅動裝置

注意： 輔助驅動裝置有不同的類型，但這些裝置的拆裝方法基本相同。輔助驅動裝置安裝在John Deere約翰迪爾強鹿柴油發動機前正時齒輪蓋內。

1. 拆下潤滑油管。

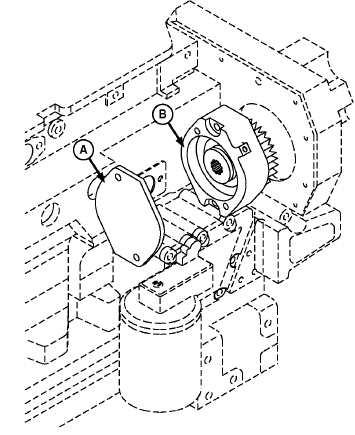

2. 拆下輔助驅動齒輪蓋 (A)。

3. 清潔和檢查輔助驅動齒輪蓋是否破裂或受損。

4. 拆下輔助驅動總成 (B)。

注意： 輔助驅動總成是可維修的部件。更多維修信息請參見“CTM67， OEM 附件”（只有英文版）。

5. 檢查殼體是否破裂、軸瓦是否磨損或損壞、齒輪或鍵槽是否損壞。

6. 必要時修理或更換輔助驅動總成。

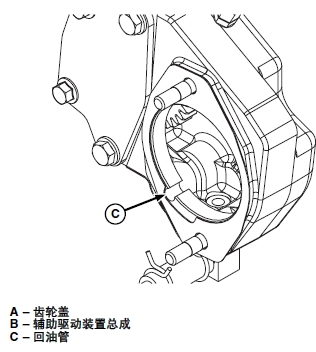

注意： 確保襯墊槽口與輔助驅動空穴的回油管 (C) 對齊。

7. 在輔助驅動總成上安裝襯墊并將總成裝在缸體固定板上。安裝帶帽螺釘并按技術規格的要求將其擰緊。

技術規格

輔助驅動裝置到缸體固定板－扭矩 . . . . . . 95 牛頓米（70 磅- 英尺）

8. 安裝驅動裝置蓋并按技術規格要求擰緊帶帽螺釘或螺母。

技術規格

輔助驅動裝置蓋固定板－扭矩 . . . . . . 55 牛頓米（41 磅- 英尺）

9. 安裝潤滑油管。

測量John Deere約翰迪爾強鹿柴油發動機凸輪軸軸向間隙

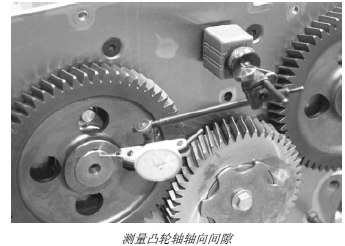

測量凸輪軸軸向間隙

技術規格

凸輪軸－軸向間隙. 0.08 － 0.23 毫米（0.003 － 0.009 英寸）

如果軸向間隙超出技術規格范圍，拆下凸輪軸檢查止推板厚度。（參見本章后面的“測量凸輪軸止推板間隙和厚度”部分。）

測量平衡軸軸向間隙（如果配備的話－四缸John Deere約翰迪爾強鹿柴油發動機）

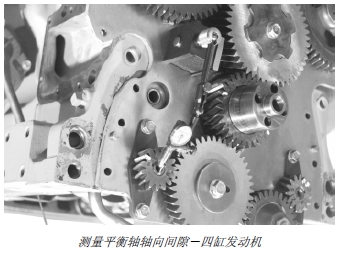

測量平衡軸軸向間隙。

技術規格

平衡軸－軸向間隙0.05 － 0.26 毫米（0.002 － 0.010 英寸）

如果平衡軸軸向間隙超出技術規格的范圍，檢查止推板厚度。（參見本章后面的“檢查平衡軸齒輪和止推板”部分。）

測量John Deere約翰迪爾強鹿柴油發動機惰輪軸向間隙

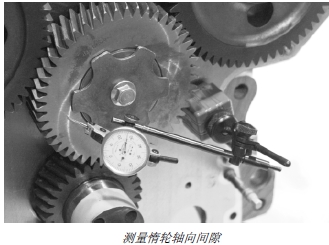

檢查上下惰輪軸向間隙。

技術規格

上惰輪－軸向間隙. . . . . . . . 0.070 － 0.170 毫米（0.0027 － 0.0066 英寸）

下惰輪－軸向間隙. . . . . . . . 0.070 － 0.330 毫米（0.0027 － 0.0129 英寸）

如果惰輪軸向間隙不符合技術規格的要求，檢查惰輪、惰輪軸和止推墊圈是否磨損。（參見本章后面的“測量惰輪襯套和軸”部分。）

測量John Deere約翰迪爾強鹿柴油發動機正時齒輪嚙合間隙

注意： 所有齒輪都是螺旋斜齒輪。

檢查正時齒輪嚙合間隙。將讀數與以下技術規格進行比較。

正時齒輪嚙合間隙規格－技術規格

凸輪軸到上惰輪 (A)（配有標識為 R120635 的齒輪的

雙氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . . . . . 0.04 － 0.2 毫米（0.0015 － 0.008 英寸）

凸輪軸到上惰輪 (A)（配有標識為 R505121 的齒輪的

雙氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . 0.04 毫米（0.0015 英寸）最小值

凸輪軸到上惰輪 (A)（四氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . . . 0.03 － 0.64 毫米（0.0011 － 0.0254 英寸）

噴射泵到上惰輪 (B)（配有標識為 R120635 的齒輪的

雙氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . . . . . 0.04 － 0.2 毫米（0.0015 － 0.008 英寸）

噴射泵到上惰輪 (B)（配有標識為 R505121 的齒輪的

雙氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . 0.04 毫米（0.0015 英寸）最小值

噴射泵到上惰輪 (B)（四氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . . . 0.09 － 0.55 毫米（0.0034 － 0.0218 英寸）

上惰輪到曲軸 (C)（配有標識為 R120635 的齒輪的

雙氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . . . . . 0.04 － 0.2 毫米（0.0015 － 0.008 英寸）

上惰輪到曲軸 (C)（配有標識為 R505121 的齒輪的

雙氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . 0.04 毫米（0.0015 英寸）最小值

上惰輪到曲軸 (C)（四氣門John Deere約翰迪爾強鹿柴油發動機）－齒隙 . . . . . 0.09 － 0.55 毫米（0.0034 － 0.0218 英寸）

曲軸到下惰輪(D) －齒隙 . . . . . . . 0.07 － 0.60 毫米（0.0027 － 0.0236 英寸）

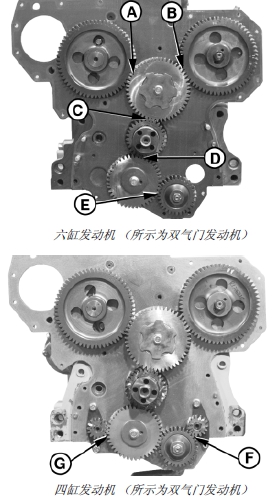

A – 凸輪軸齒輪到上惰輪

B – 噴射泵齒輪到上惰輪

C – 上惰輪到曲軸齒輪

D – 曲軸齒輪到下惰輪

E – 油泵齒輪到下惰輪

F – 平衡軸齒輪到油泵齒輪

G – 下惰輪到平衡軸齒輪

油泵到下惰輪(E) －齒隙 . . . . . . 0.08 － 0.60 毫米（0.0031 － 0.0236 英寸）

平衡軸到油泵

（僅適用于四缸John Deere約翰迪爾強鹿柴油發動機）

(F) －齒隙 . . . . . . . 0.06 － 0.65 毫米（0.0025 － 0.0255 英寸）

下惰輪到平衡軸

（僅適用于四缸John Deere約翰迪爾強鹿柴油發動機）

(G) －齒隙 . . . . . . 0.07 － 0.65 毫米（0.0027 － 0.0255 英寸）

凸輪軸到輔助驅動裝置（無圖示）－齒隙 0.05 － 0.68 毫米（0.0021 － 0.0266 英寸）

拆卸John Deere約翰迪爾強鹿柴油發動機凸輪軸

注意： 拆卸凸輪軸時不需要從John Deere約翰迪爾強鹿柴油發動機上拆下缸蓋。如果推桿彎曲或有過度劃傷，可能需要拆下缸蓋檢查缸體、缸蓋和凸輪軸隨動柱。（參見第 020 或 021章“拆卸缸蓋”部分。）

新的凸輪軸維修件已固定好齒輪。凸輪軸和齒輪要成套更換。

1. 如果沒有事先排空機油和冷卻液，請執行排空操作。

2. 測量閥門升程（請參閱本章前面的“測量閥門升程”部分。）

3. 拆下搖臂總成和推桿。（請參閱第 020 章的“拆卸汽缸蓋”部分。）

4. 拆卸正時齒輪室蓋。（參見本章前面的“卸下正時齒輪室蓋”部分。）

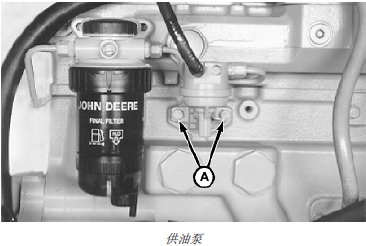

5. 拆下帶帽螺釘 (A) 和凸輪軸起動供油泵。參見CTM217 （機械燃油系統）第 02 部分第 090 章“拆卸供油泵”、CTM341（配 Stanadyne DE10 泵的 12級電子燃油系統）第 02 部分第 090 章“拆卸供油泵”或 CTM230 （配 Denso 高壓共軌的 11 級電子燃油系統）第 02 部分第 090 章“拆卸機械輸油泵”。

A – 帶帽螺釘

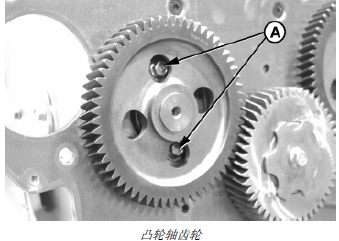

6. 轉動John Deere約翰迪爾強鹿柴油發動機傳動機構至能夠拆卸帶帽螺釘 (A) 的位置。

A – 帶帽螺釘

重要提示： John Deere約翰迪爾強鹿柴油發動機必須保持在缸蓋托住凸輪軸隨動柱的位置或用磁性夾持工具將凸輪軸隨動柱保持在豎立位置，以免落入John Deere約翰迪爾強鹿柴油發動機曲軸箱。如果凸輪軸隨動柱掉入曲軸箱，需拆卸缸蓋。

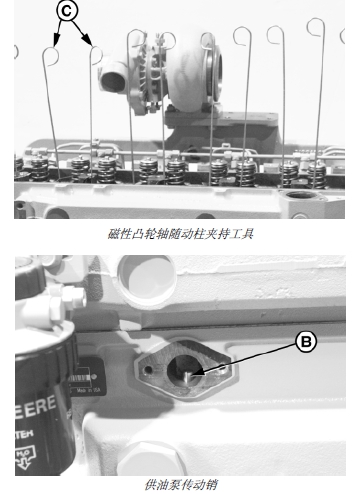

注意： D15001NU 磁性隨動柱夾持工具 (C) 也可以用來使凸輪軸隨動柱與凸輪緣之間保持距離。

7. 維修臺上的John Deere約翰迪爾強鹿柴油發動機要轉一定角度，使凸輪軸隨動柱和供油泵制動銷 (B) 沿凸輪軸凸輪緣脫離。

重要提示： 凸輪軸凸輪緣不得拖入襯套中或劃傷軸孔。

8. 小心地將凸輪軸直著拉出缸體。

注意： 為便于拆卸，可小心地轉動凸輪軸。

B – 供油泵傳動銷

C – 磁性隨動柱夾持工具

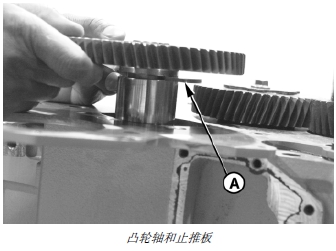

9. 從凸輪軸齒輪背面的槽中拆下止推板 (A)。

A – 止推板

目視檢查凸輪軸

1. 在溶液劑中清洗凸輪軸。再用壓縮空氣吹干。

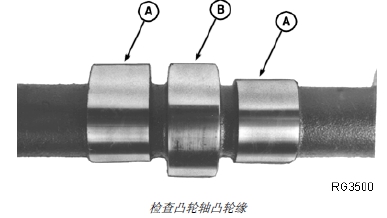

2. 檢查所有凸輪軸凸輪緣 (A) 和軸頸 (B) 是否磨損或損壞。必要時更換凸輪軸。

3. 檢查凸輪軸齒輪是否斷裂、有裂紋或驅動齒輪過度磨損。必要時更換凸輪軸。

重要提示： 新的凸輪軸隨動柱可與舊凸輪軸一起使用。不能將舊的凸輪軸隨動柱與新的凸輪軸一起使用。

注意： 可能會發現一些非常細微的劃痕，只要閥門升程在技術規格范圍內，這些劃痕是可以接受的。如果發生點蝕或嚴重擦傷，需要更換凸輪軸。（請參見本章前面的“測量閥門升程”部分。） 檢查凸輪軸凸輪緣

A – 凸輪緣

B – 軸頸

測量凸輪軸止推板間隙和厚度

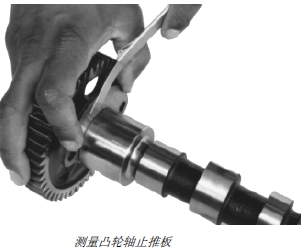

清潔凸輪軸止推板并用塞尺測量間隙。必要時，更換部

件。

技術規格

凸輪軸止推板－間隙 . . . . . . . . 0.08 － 0.23 毫米

（0.003 － 0.009 英寸）

注意： 止推板間隙決定凸輪軸軸向間隙大小。

檢查止推板厚度。

技術規格

凸輪軸止推板－厚度 . . . . . . . . 3.96 － 4.01 毫米

（0.156 － 0.158 英寸）

檢查并測量John Deere約翰迪爾強鹿柴油發動機凸輪軸襯套內徑和軸頸外徑

所有John Deere約翰迪爾強鹿柴油發動機凸輪軸都在 1 號（前部）凸輪軸孔內裝有襯套（可更換）。

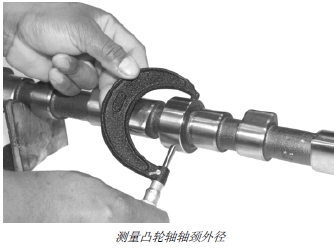

1. 測量凸輪軸軸頸。如果凸輪軸軸頸損壞或不符合技術規格的要求，應安裝新的凸輪軸。

2. 測量凸輪軸襯套內徑和其他缸體孔的內徑。如果凸輪軸孔損壞或不符合技術規格的要求，應到認證的John Deere約翰迪爾強鹿柴油發動機維修站更換安裝新襯套。

如果 1 號凸輪軸襯套內徑不符合技術規格的要求，更換凸輪軸襯套。（參見本章前面的“拆卸和安裝凸輪軸襯套”部分。）

凸輪軸軸瓦孔和軸頸－技術規格

凸輪軸軸頸－外徑. . . . . . 55.872 － 55.898 毫米（2.1997 － 2.2007 英寸）

缸體凸輪軸孔，前 1 號孔（無襯套）－ 內徑 . . . . . 59.961 － 59.987 毫米（2.3607 － 2.3617 英寸）

缸體凸輪軸孔，前 1 號孔（有襯套）－ 內徑 . . . . . 55.961 － 55.987 毫米（2.2031 － 2.2042 英寸）

缸體凸輪軸孔（除 1 號孔之外

其它所有孔）－ 內徑 . . 55.986 － 56.012 毫米（2.2042 － 2.2052 英寸）

凸輪軸頸到襯套， 1 號孔（帶襯套）－ 油隙. . . . . . . . 0.063 － 0.115 毫米（0.0025 － 0.0045 英寸）

凸輪軸頸到襯套，除 1 號孔外的

其他所有孔 － 油隙 . . . . . . 0.088 － 0.140 毫米（0.0035 － 0.0055 英寸）

測量John Deere約翰迪爾強鹿柴油發動機凸輪軸凸輪緣高度

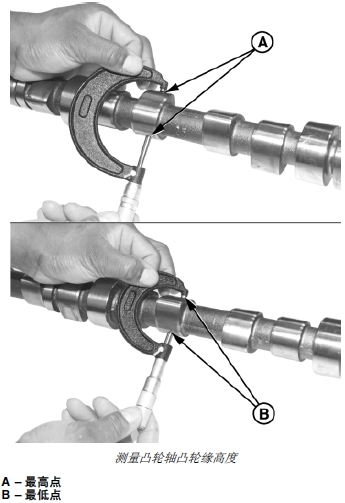

1. 在最高點 (A) 和最低點 (B) 分別測量每個凸輪緣。它們尺寸之間的差別就是凸輪軸凸輪緣高度。如果凸輪軸上任一凸輪緣的高度不符合技術規格的要求，應安

裝新的凸輪軸。

技術規格

凸輪軸進氣凸輪緣（雙氣門John Deere約翰迪爾強鹿柴油發動機）－高度 . . . . . 7.05 － 7.31 毫米（0.278 － 0.288 英寸）

凸輪軸進氣凸輪緣（四氣門John Deere約翰迪爾強鹿柴油發動機）－高度 . . . . . 5.88 － 6.14 毫米（0.231 － 0.242 英寸）

凸輪軸排氣凸輪緣（雙氣門John Deere約翰迪爾強鹿柴油發動機）－高度 . . . . . 6.89 － 7.15 毫（0.271 － 0.281 英寸）

凸輪軸排氣凸輪緣（四氣門John Deere約翰迪爾強鹿柴油發動機）－高度 . . . . . 5.84 － 6.10 毫米（0.230 － 0.240 英寸）

2. 測量供油泵凸輪緣直徑。如果凸輪軸的直徑不符合技術規格的要求或凸輪緣表面有凹槽，應安裝新的凸輪軸。

技術規格

供油泵凸輪軸凸輪緣（老式）－直徑 . 41.15 － 41.41 毫米（1.62 － 1.63 英寸）

供油泵凸輪軸凸輪緣（新式）－直徑 . 42.67 － 42.93 毫米（1.68 － 1.69 英

檢查John Deere約翰迪爾強鹿柴油發動機凸輪軸齒輪

重要提示： 如果凸輪軸掉落或損壞，必須更換凸輪軸。凸輪軸齒輪和軸鍵不再有維修件供應。如果凸輪軸齒輪損壞，應更換凸輪軸和齒輪總成。

1. 在溶劑中清洗凸輪軸和齒輪。再用壓縮空氣吹干。

2. 檢查凸輪軸齒輪是否有裂紋和劃痕。如果發現損傷，應更換凸輪軸和齒輪總成。

檢查John Deere約翰迪爾強鹿柴油發動機凸輪軸隨動柱

注意： 必須拆卸缸蓋后再從John Deere約翰迪爾強鹿柴油發動機上拆下凸輪軸隨動柱。（參見第 020 或 021 章“拆卸缸蓋”部分。）

1. 檢查隨動柱是否有不均勻的磨損或損壞。同時，檢查相應的凸輪軸凸輪緣是否有磨損或損傷。必要時，更換。

2. 測量凸輪軸隨動柱外徑和缸體隨動柱孔內徑。

技術規格

凸輪軸隨動柱－外徑 . . . . . . 31.61 － 31.64 毫米（1.245 － 1.246 英寸）

缸體凸輪軸隨動柱孔－內徑 31.70 － 31.75 毫米（1.248 － 1.250 英寸）

凸輪軸隨動柱到孔－間隙 . . . . 0.06 － 0.13 毫米（0.002 － 0.005 英寸）

如果不符合技術規格的要求，應更換凸輪軸隨動柱。任一凸輪軸隨動柱孔不符合技術規格的要求，應更換缸體。

檢查、測量并安裝John Deere約翰迪爾強鹿柴油發動機供油泵推桿

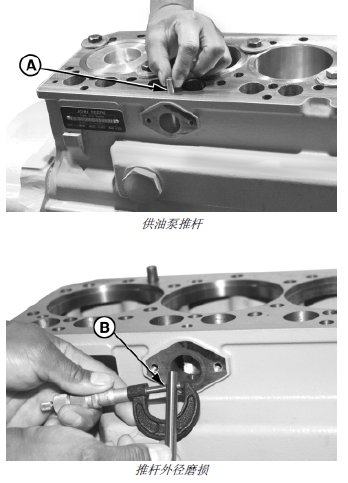

1. 拆卸并清洗推桿(A)。在端面上做好標記，便于再次組裝時保持同一方向。

2. 測量推桿外徑 (B)。如果推桿外徑小于技術規格，安裝新推桿。

技術規格

供油泵推桿－外徑. . . . . . . . 9.891 － 9.917 毫米（0.3894 － 0.3904 英寸）

3. 檢查推桿端面。如果磨平或凹陷，應更換推桿，同時檢查凸輪軸凸輪緣是否磨損。（參見本章“目視檢查凸輪軸”部分。）

4. 測量缸體推桿孔內徑 (C)。

技術規格

缸體供油泵推桿孔－內徑. . . 10.00 － 10.05 毫米（0.3937 － 0.3957 英寸）必要時，維修或更換缸體。

5. 用干凈的機油潤滑推桿，裝入推桿孔，兩端保持與拆下時的方向相同。

A – 推桿

B – 推桿外徑

C – 推桿孔內徑
