約翰迪爾John Deere強鹿柴油發動機曲軸安裝注意事項

A － JDG996 主軸瓦蓋拉拔器/安裝器

B － D01300AA 滑錘

注意： 如果更換曲軸，應同時更換減震器。

1. 用吊索和吊鉤小心地將曲軸定位在主軸瓦襯套上。

2. 在干凈的機油中浸泡所有主軸瓦帶帽螺釘。在軸瓦蓋內的軸瓦襯套上涂抹一層機油。

注意： 應確保將主軸瓦蓋安裝在各自拆卸時的軸瓦軸套位置上。刻在軸瓦蓋上的數字應該與汽缸體上的數字位于相同一側。軸瓦蓋上的箭頭一定要指向發動機前面。如果已在軸瓦蓋上重新鉆孔，軸瓦蓋上一定要打印數字標記。

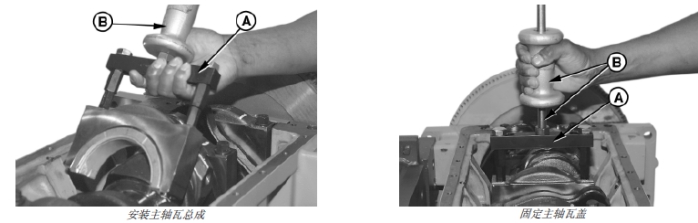

3. 使用 JDG996 主軸瓦蓋拉拔器/ 安裝器 (A) 和滑錘(B)，按照對應的順序?qū)R凹槽和定位片，以安裝軸瓦蓋和軸瓦。一定要在擰緊帶帽螺釘前將軸瓦定位片對準正確的位置。

注意： 還可以通過均勻擰緊兩個主軸瓦帶帽螺釘來固定主軸瓦蓋。

重要提示： 不得使用氣動扳手安裝軸瓦蓋帶帽螺釘，否則會導致螺紋損發。

4. 擰緊主軸瓦蓋上的帶帽螺釘之前，要先對準主止推軸瓦上的上下兩個止推凸緣。使用軟面錘前后輕敲曲軸，使止推軸瓦凸緣對準。

5. 按下面的技術規格擰緊 1、2、3、4、6 和 7 號主軸瓦帶帽螺釘。

技術規格

曲軸主軸瓦帶帽螺釘－初始扭矩 . . . . .68 牛頓米（50 磅- 英尺）

用手將 5 號主止推軸瓦帶帽螺釘擰緊。

注意： 不要在 5 號主止推軸瓦上撬動曲軸。

6. 輕輕地前后撬曲軸，使 5 號主止推軸瓦上的止推墊圈對準。

7. 按下面技術規格擰緊 5 號主止推軸瓦帶帽螺釘。

技術規格

曲軸主軸瓦帶帽螺釘－初始扭矩. . . . . 68 牛頓米（50 磅- 英尺）

8. 按下面技術規格擰緊所有（包括 5 號）主軸瓦帶帽螺釘。

技術規格

曲軸主軸瓦帶帽螺釘－最后扭矩. . . 320 牛頓米（236 磅- 英尺）

9. 用手轉動曲軸。如果曲軸轉動不靈活，應卸下部件查找原因。

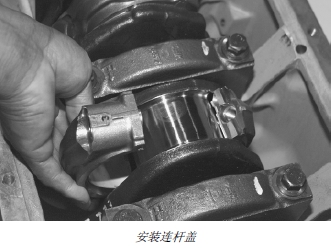

10. 用新帶帽螺釘安裝帶軸瓦的連桿蓋。（有關安裝和擰緊連桿帶帽螺釘?shù)男畔ⅲ?qǐng)參見第 030 章的“安裝活塞和連桿”部分。）

重要提示： 不要用氣動扳手?jǐn)Q緊連桿帶帽螺釘。螺紋會被損發。

11. 安裝后油封箱。（參見本章后面的“安裝曲軸后油封和油封箱”部分。）

12. 安裝后油封和耐磨套。（參見本章后面的“安裝曲軸后油封和耐磨套總成”部分。）

13. 安裝飛輪。（參見本章前面的“安裝飛輪”部分。）

14. 安裝飛輪外殼。（參見本章前面的“拆卸和安裝飛輪外殼”部分。）

15. 安裝六個活塞噴嘴。（參見第 030 章中的“卸下和安裝活塞噴嘴”部分。）

16. 檢查曲軸軸向間隙。（參見本章前面的“檢查曲軸軸向間隙”部分。）

17. 安裝正時齒輪室蓋。（參見本章后面的“安裝正時齒輪室蓋”部分。）

約翰迪爾John Deere強鹿柴油發動機安裝曲軸后油封箱

注意： 為了與曲軸箱對準，在安裝后油封箱前先應從油盤襯墊底部清潔所有的墊圈材料和密封劑。曲軸凸緣的外徑和后油封箱的內徑一定不可有刻痕和毛刺。用砂布修復磨損表面，并將表面徹底清潔干凈。

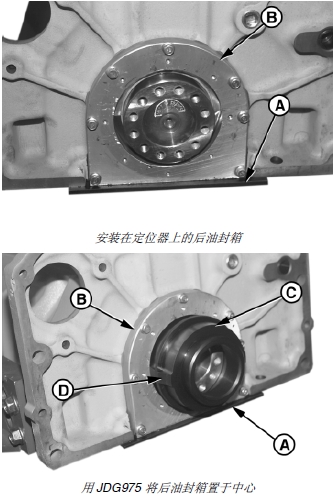

1. 使用附帶的兩個帶帽螺釘（如圖所示）將 JDG977 油盤底座定位器 (A) 安裝到后油盤底座。擰緊帶帽螺釘。

2. 用新墊圈安裝后油封箱 (B)，墊圈底邊應該超出對準板的開口邊緣。用手?jǐn)Q緊油封箱帶帽螺釘。

3. 將 JDG975 正時齒輪室蓋/ 后油封箱定位器 (C) 較大的一端安裝曲軸后凸緣上，錐形定位器 (D) 應位于時鐘 3 點和 9 點的位置。

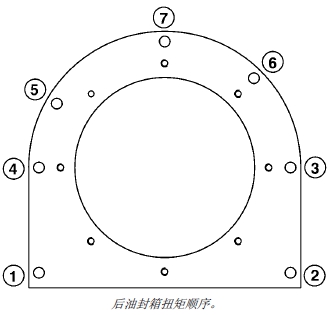

4. 將油封箱置于中心，并使用下圖所示的扭矩?cái)Q緊帶帽螺釘。

技術規格

后油封箱帶帽螺釘－扭矩 . . . . . . . .25 牛頓米（18 磅英尺）

5. 從發動機上卸下對準工具，調整后油封箱墊圈使其與油封箱和油盤墊圈表面齊平。

A － JDG977 前后油盤底座定位器

B － 后油封箱

C － JDG975 正時齒輪室蓋/ 后油封箱定位器

D － 錐形定位器

安裝曲軸后油封和耐磨套總成

1. 徹底清洗后油封箱的內徑和曲軸凸緣的外徑。用干凈的抹布擦干。

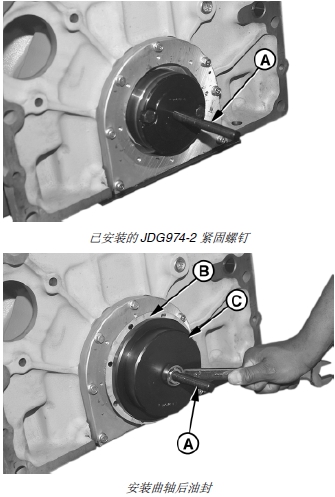

2. 將 JDG974A 緊固螺釘（A）置于曲軸背面的中心并擰緊帶帽螺釘。

3. 在曲軸后凸緣的外徑上涂一層 LOCTITE®680(TY15969) 合成黏合劑。

4. 將后油封總成 （B） 和 JDG974A 油封安裝器放置在曲軸后凸緣和緊固螺釘上。

注意： 安裝密封總成時，應將密封殼上的固定孔與后油封箱上的孔對準。

5. 潤滑緊固螺釘?shù)穆菁y和摩擦墊圈的兩側。安裝墊圈和螺母；螺母要擰到安裝器底部。

6. 拆卸密封安裝工具，清除工具上的密封劑。

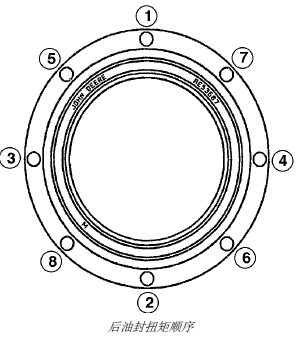

7. 將密封殼置于中心位置并按下圖所示的順序和技術規格擰緊帶帽螺釘。

技術規格

后油封到油封箱的帶帽螺釘－扭矩. . . . . 15 牛頓米（11 磅- 英尺）

A － JDG974A 緊固螺釘

B － 后密封總成

C － JDG974A 油封安裝器
