重慶康明斯發動機KT38-G技術數據單

2017-4-23 8:29:32

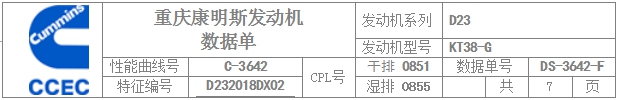

重慶康明斯發動機KT38-G技術數據單

安裝圖

● 發動機單機：

● 帶熱交換器發動機：

整機數據

型式…………………………………………………………..………..4沖程、60°V型12缸柴油機

進氣方式………………………………………………………..…………..…….……..….渦輪增壓

缸徑—mm(in)×沖程—mm(in)…………………………..…….…....….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…37.8 (2300)

壓縮比…………………………………………………………………….…….…..…………..15.5:1

發動機干質量

發動機單機（干式排氣管）—kg(lb.)…………………..…………………………...3723 (8200)

帶熱交換器（干式排氣管）—kg(lb.)…………………..…………………..…….…3923 (8640)

發動機單機（濕式排氣管）—kg(lb.)…………………..…………………………...3798 (8365)

帶熱交換器（濕式排氣管）—kg(lb.)…………………..……………………………3997(8805)

發動機濕質量

發動機單機（干式排氣管）—kg(lb.)…………………..……………………………3954 (8710)

帶熱交換器（干式排氣管）—kg(lb.)…………………..……………………………4227 (9310)

發動機單機（濕式排氣管）—kg(lb.)…………………..……………………………4045 (8910)

帶熱交換器（濕式排氣管）—kg(lb.)…………………..……………………………4318 (9510)

轉動慣量

●帶FW6001飛輪—kg·m²(lb.ft²)……………………………………………………….10.4 (248)

●帶FW6011飛輪—kg·m²(lb.ft²)……………………………………………………….20.8 (493)

質心至飛輪殼后端的距離（FH4018）—mm(in)………………….……..………...…...980 (38.6)

質心在曲軸中心線上方（僅發動機本身）—mm(in)……………………..…..……..…279 (11.0)

發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…6100 (4500)

排氣系統

最大允許排氣背壓—kPa(inHg)…………………...………………………………….…….10 (3.0)

進氣系統

最大進氣阻力

●臟濾芯空濾器—kPa(inH₂O)………….….………………………………..……...…..….6.23 (25)

●標準型干凈濾芯空濾器—kPa(inH₂O)…………….…………………….…………....…2.49 (10)

●重型干凈濾芯空濾器—kPa(inH₂O)…………….……………………….…………....…3.74 (15)

冷卻系統

冷卻水容量

僅發動機—L(U.S.gal.)……………………….

帶HX6076散熱器—L(U.S.gal.)……………..

發動機外部最大冷卻水阻力

1800r/min—kPa(PSI)………………………………...………………...……..……..…....69 (10)

1500r/min—kPa(PSI)………………………………...……………..…..….…………...…48 (7)

發動機曲軸中心線上方冷卻水的最大靜壓—m (ft)……………………….……………...18.3 (60)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..…...82-93 (180-200)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….………...….69 (10)

最高箱頂溫度—備用功率/常用功率℃(°F)...…………..………………..……104/100 (220/212)

流經HX6076熱交換器的最小流量@90°F(32℃)—L/min(U.S.GPM)…..….……….…..409 (108)

HX6076熱交換器進口處的最大壓力—kPa(PSI)………………………………………....345 (50)

潤滑系統

機油壓力

低怠速時—kPa(PSI)……………………………………………………...…….….最小138 (20)

額定轉速時—kPa(PSI)…………………………………………..………….….310-448 (45-65)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………121 (250)

OP6023機油盤的容量

高位—L(U.S.gal.)………………………………………………………....……………114(30)

低位—L(U.S.gal.)……………………………………………………………….………87 (23)

系統總容量（使用復合濾清器）—L(U.S.gal.)……………………….………...……..….135 (35.7)

OP機油盤的傾斜角

前傾角/后傾角/側傾角……………………..…………….……………………...…..…..... 30°

燃油系統

燃油系統形式…………………………………………………………………….康明斯PT直噴系統

PT燃油泵允許的最大供油阻力

干凈濾清器—kPa(inHg)…………………………….…………………….……...…..13.3 (4)

臟濾清器—kPa(inHg)……………………………………….….…………………….26.7 (8)

回油管路允許的最大回油阻力—kPa(inHg)………………………………….……..……22 (6.5)

燃油泵最大流量—L/h(U.S.gph)………………………...………….……………………428 (113)

電氣系統

起動馬達（重型，正極嚙合）—V……………………………………………….…….……..24

蓄電池充電系統，負極接地—A…………………………………………………………….…35

最大允許起動電阻—Ω…………………………………………………………….....….…0.002

推薦蓄電池最小容量

●10℃(50°F)及以上—0°FCCA…………………………………………………………..1200

●0℃(32°F)至10℃(50°F)—0°FCCA………………………………………………..…1280

●-18℃(0°F)至0℃(32°F)—0°FCCA……………….…………………………………..1800

冷起動能力

帶有冷卻液加熱器在10秒鐘內冷起動的最低環境溫度—℃(°F)………………………..10 (50)

不帶冷起動裝置起動的最低環境溫度—℃(°F)……………………………………………7 (45)

發動機性能數據

在恒負荷下的穩態波動率—%………………………………………………………………±0.25

典型發電機組自由場聲壓級噪音：

不包括排氣噪音，在額定負荷時、距發動機7.5m (24.6ft)；

1800r/min—dBA……………………………………………………………………….…..

1500r/min—dBA……………………………………………………………………………

與排氣管出口中心線平齊，水平距離1ft—dBA……………………………………………….

所有的數據均是基于發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不帶有充電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于ISO 3046標準參考的條件—海拔110m（361ft），大氣壓力100kPa（29.53inHg），進氣溫度25℃ (77°F)，相對濕度30%，使用標準No.2號柴油或符合ASTM D975的柴油。

備注：數據隨時可能更改，恕不另行通知。

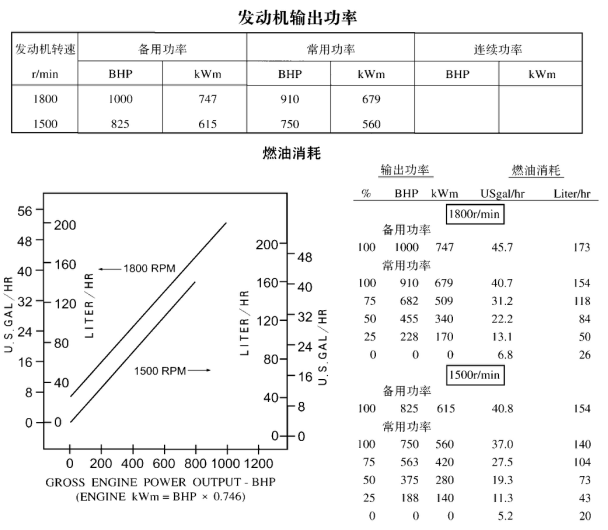

發動機性能參數	備用功率				常用功率
	60Hz	50Hz			60Hz		50Hz
額定轉速—r/min	1800	1500			1800		1500
怠速—r/min	725-775	725-775			725-775		725-775
輸出功率—kW(BHP)	747(1000)	615(825)			679(910)		560(750)
平均有效壓力—kPa(PSI)	1317(193)	1303(191)			1200(176)		1186(174)
活塞速度—m/s（ft/min）	9.5(1875)	7.9(1562)			9.5(1875)		7.9(1562)
摩擦功率—kW(BHP)	127(170)	86(115)			127(170)		86(115)
發動機冷卻液流量 ●4psi阻力下—L/min(U.S.GPM) ●最大阻力下—L/min(U.S.GPM)	25.9(410) 21.4(340)	21.6(342) 17.7(280)			25.9(410) 21.4(340)		21.6(342) 17.7(280)
干式排氣管發動機數據
進氣流量—L/s(CFM)	1298(2750)	873(1849)			1204(2550)		802(1699)
排氣溫度—℃(°F)	491(915)	546(1017)			479(892)		538(1002)
排氣流量—L/s(CFM)	3351(7100)	2525(5350)			3068(6500)		2242(4750)
發動機輻射散熱量—kW(BTU/min)	128(7266)	105(5960)			116(6585)		96(5450)
對冷卻液的散熱量—kW(BTU/min)	519(29549)	430(24481)			471(26816)		389(22147)
排氣散熱量—kW(BTU/min)	737(41969)	598(34054)			672(38267)		540(30750)
風扇冷卻空氣流量L/s(CFM)	34480	28877			34480		28877
濕式排氣管發動機數據
進氣流量—L/s(CFM)	1086(2300)		838(1775)	1048(2220)		779(1650)
排氣溫度—℃(°F)	474(884)		529(987)	463(864)		521(972)
排氣流量—L/s(CFM)	2813(5960)		2332(4940)	2676(5670)		2148(4550)
發動機輻射散熱量—kW(BTU/min)	107(6088)		87(4950)	97(5520)		80(4552)
對冷卻液的散熱量—kW(BTU/min)	685(38974)		545(31008)	598(34024)		493(28050)
排氣散熱量—kW(BTU/min)	650(37024)		550(31328)	524(29847)		498(28366)
