康明斯工程機械用KTTA19-C&P&L675發動機技術規格參數數據單

最大額定功率kW(BHP)：504(675) @2100r/min

持續額定功率kW(BHP)：404(542) @1800r/min

整機數據

型式…………………………………………………………..………….….….四沖程、直列、六缸

進氣方式…………………………………………………………..……….兩級廢氣渦輪增壓, 中冷

缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..18.9(1150)

壓縮比……………………………………………………………………….…….…..……...13.9：1

干式凈質量

KTTA19-C675發動機（參考安裝圖3034565）—kg(lb.)…………….………...…….1725(3800)
    KTTA19-P675發動機（參考安裝圖               ）—kg(lb.)…………….………...…….2647(5830)

濕式凈質量

KTTA19-C675發動機（參考安裝圖3034565）—kg(lb.)…………….………...…….1800(3965)

KTTA19-P675發動機（參考安裝圖              ）—kg(lb.)…………….………...…….2801(6170)

質心至缸體前端的距離（僅發動機本身）—mm(in.)………………….……..……………559 (22)

質心在曲軸中心線上方（僅發動機本身）—mm(in.)……………………..…..……....…..229(9.0)

運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m²(lb.ft²)……….……1.82(43.2)

發火順序……………………………………………………..………………………….…1-5-3-6-2-4

發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..1356(1000)

發動機繞轉動軸心的顛覆慣量—kg·m²(lb.ft²)………………………..…….…….……..79(1876)

排氣系統

最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)

標準容許的排氣管直徑(復式管)—mm(in.)………….…………………………….…..…..127(5.0)

進氣系統

帶重型空濾器允許的最大進氣阻力

        干凈濾芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

        臟濾芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..…..…...53(25)

冷卻系統

冷卻水容量

        僅發動機—L(U.S.Gal)……………………………………………………..……...………30(32)

        帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....112(118)

發動機外部最大冷卻水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….…18.3(60)

散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….………..…...241(35)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………....….50(7)

頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………….95(203)

頂部水箱推薦的最低溫度—℃(°F)….……………………………………….………….…71(160)

允許的最小補水速率—L/min(U.S.GPM)……………………………………….……….…...18.9(5)

允許的最大首次補水時間—min……………………………………………….….….…….....……5

允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….…..…....….5

允許的最大排氣時間—min………………………………………………………………….……25

允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….……...……12.3(13)

（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）

潤滑系統

機油壓力

        低怠速時—kPa(PSI)……………………………………………………...…….……… 138(20)

        額定轉速時—kPa(PSI)…………………………………………..………….….345-517(50-75)

額定轉速時的機油流量—L/min(U.S.GPM)…..…..……….………………………..………150(40)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………120(250)

最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..0.31(0.33)

機油旁通濾清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..……………..…..…….2.6(0.7)

       可更換零件型—L(U.S.gal) …………………………………..………………………….11(2.9)

機油盤容量(選用件 OP4023)

  高位—L(U.S.gal)………………………………………………………..….…..…….47.3(12.5)

  低位—L(U.S.gal)……………………………………………………………….………...38(10)

系統總?cè)萘浚ǔ酝V清器外）—L(U.S.gal)……………………….………...…..…..…54.9(14.5)

標準機油盤的傾斜角(選用件 OP4022)

 前俯角………………………………………………..…………………………...…..…..... 45°

 前仰角…………………………………………………..…………………….…..……....…45°

燃油系統

額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……....109(240)

額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………………...188(414)

至PT燃油泵允許的最大供油阻力

        濾清器在清潔狀態時—kPa(in.Hg)……………………………………….……..…...13.6(4)

        濾清器在臟的狀態時—kPa(in.Hg)……………………………………….……..…...27.0(8)

允許的噴油器最大燃油回油阻

        帶單向閥—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不帶單向閥—kPa(in.Hg)………………………………………………..….………....8.5(2.5)

允許的最小燃油箱通氣能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）

電氣系統

推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24

發動機不帶負荷

       冷起動電流—CCA…………………………………..…………….…………………..…....900

       再次起動時電流容量（最小）………………..……….…………………….………...…..320

發動機帶傳動系統

       冷起動電流—CCA………..……………………………………….……………..…………900

       再次起動時電流容量（最小）………………………………………………………….....320

起動電路允許的最大電阻

帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075

帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002

性能數據

怠速—r/min……………………………………………………………….……………….….…725

最高空載轉速—r/min……………………………………………………………………….... 2350

最大超速能力—r/min……………………………………………………………………….....2625

最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....

最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........556(410)

離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1207(890)

推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1600

曲軸止推軸承負荷極限

 最大間隙負荷—N(lb)……………………………………………………….…….6700(1500)

 最大連續負荷—N(lb)……………………………………………………...…….…3350(750)

曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….

附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..6（8）

自由聲場聲壓級別

在15m (50ft) 處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）

 右側—dBA……………………………………………………………………………..…

 左側—dBA………………………………………………………………………………..

 前端—dBA…………………………………………………………………………..…..….

 后端—dBA………………………………………………………………………………….

最低冷起動溫度（無輔助裝置）—℃(°F).……………………………….……….  …..－3.9(25)

最低起動轉速（無輔助裝置）—r/min……….…………………………………..………...…..150



        所有的數據均是基于發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。



發動機性能參數	額定工況		連續工況
	最大 功率點	最大 扭矩點	最大 功率點	最大 扭矩點
發動機轉速—r/min	2100	1400	1800	1400
輸出總功率—kW(HP)	504 (675)	396(530)	404(542)	336(451)
扭矩—N·m(lb.ft)	2289(1688)	2698(1990)	2144(1581)	2294(1692)
風扇消耗功率    散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP)
燃油管路供油壓力—kPa(PSI)	1241(180)	827(120)	848(123)	655(95)
進氣歧管壓力—kPa(in.Hg)	206(61)	162(48)	159(47)	132(39)
平均有效壓力—kPa(PSI)	1524(221)	1799(261)	1413(205)	1524(221)
活塞平均速度—m/s(ft/min)	11.1(2190)	7.4(1460)	9.5(1875)	7.4(1460)
摩擦功率—kW(HP)	74(99)	36(48)	55(74)	36(48)
進氣流量—L/s(CFM)	774(1640)	467(990)	581(1230)	416(882)
排氣流量（干式排氣管）—L/s(CFM)	1907(4040)	1166(2470)	1433(3035)	1035(2193)
排氣溫度（干式排氣管）—℃(°F)	443(830)	533(992)	454(850)	525(977)
對環境的散熱量 干式排氣管—kW(BTU/min)	23(1310)	39(2200)	17(970)	21(1204)
對冷卻液的散熱量 干式排氣管—kW(BTU/min)	273(15300)	192(10920)	199(11340)	165(9386)
發動機冷卻水流量—L/s(U.S.GPM)	14.5(230)	9.7(154)	12.5(200)	9.7(154)
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM)

所有的數據是基于發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機、空壓機、風扇、其它選用設備和被驅動的部件。

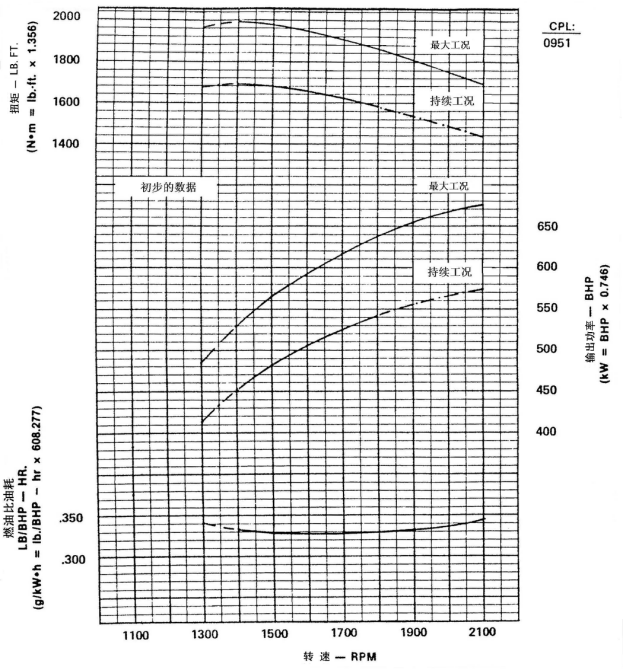

    功率、扭矩和比油耗曲線是基于SEA J1349 標準規定的條件—海拔90m，進氣壓力100kPa，進氣溫度25°C,水蒸汽壓力1.0 kPa，使用NO.2柴油。適用于海拔高度3600m以下不需對供油量進行調整。當海拔高度超過3600m時，每升高300m時，供油量下調4%。
