LSM672負荷分配模塊

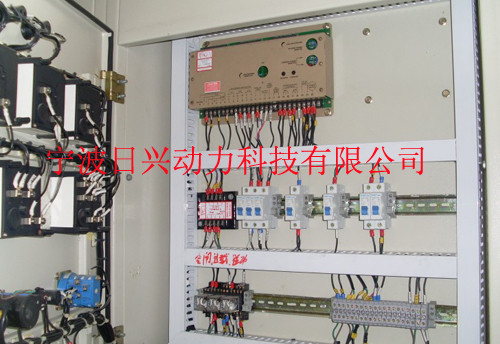

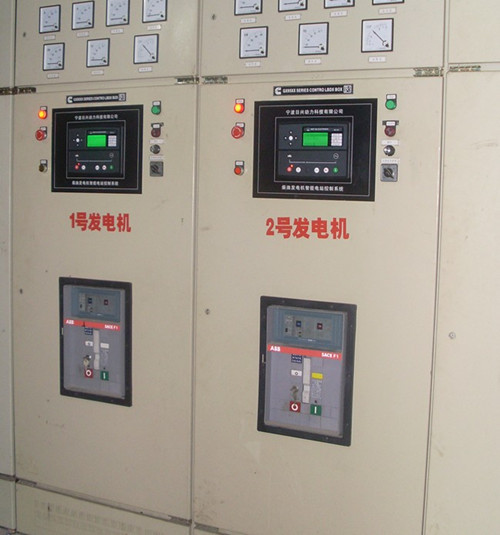

LSM672負荷分配模塊與其它專用組件一起裝在發電機組控制屏內，該單元安裝在不防礙冷卻空氣自然流通的地方，該單元有三個大負載的電阻，每個電阻消耗的功率高達6.25瓦。

接線

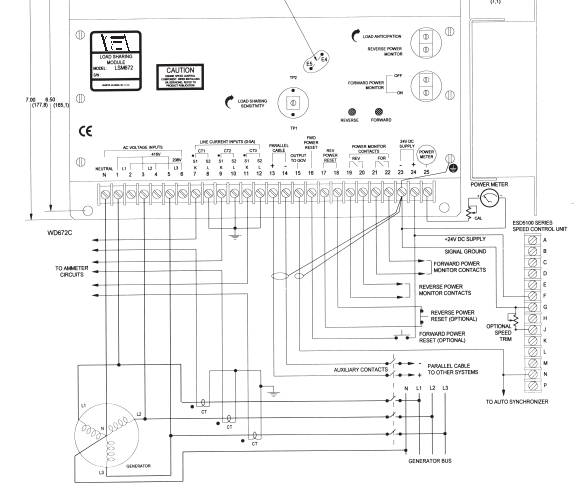

電線連接見接線圖。電線的大小取決于分配模塊接線端可能有的最大電流，端子T～12的電流可高達5安，其余端子小于50毫安（繼電器觸頭除外，該處電流高達10安）

端子N是“wye”組合發電機組的三相電壓的中性連接點。

端字1～6接三相輸入電壓，根據發電機的電壓，選擇其中三個適合的端子，見說明書第2頁。

端子7～12接來自5安培變壓器的三相輸入電壓。儀表板（操縱板）交流器（CT）的伏安足夠大，可進行串聯連接。負荷分配模塊的交流器（CT）的負載為每相6.25VA,這是增加控制屏設備和交流器線路的負載額。注意，一般交流器接到端子8、10、12時要經總工程師批準。發電機并網|發電機手動并機控制|發電機并機控制資料|發電機并網并機控制技術|發電機手動并網并機控制維修服務商|

端子13和14是并車電纜連接端子，能把所有負載分配模塊連在一起，必須注意它們的極性，如果這些電纜長度超過1米，則必須屏蔽，且屏蔽要在端子23處接地。所用的繼電器接觸器必須適合最低電流值，小于1毫安（干接觸時）。

端子15是負荷分配模塊的輸出端接到調速器的端子，如果連接電纜長度超過1米，則必須屏蔽，且屏蔽在端子23處接地。

端子16為正向功率復位（FORWARD POWER RESET）端子，把一個常開的按鈕開關接到一個位于調速器上的+10伏的直流電源，當開關接零時，會使正向功率繼電器自動復位到斷開狀態（OFF）。把端子16接到電池負極可打開監測器。正向功率監測器有程序控制開關點通到端子16。在端子16與電池負極（端子23）之間連接一個1兆歐的電阻，可把原100%開（ON）40%關（OFF）的設定轉換到85%開（ON）和5%關（OFF）的設定。若要更多的程序設定請咨詢GAC公司獲取幫助。

端子17和18是逆功率復位（REVERSE POWER RESET）按鈕開關的端子，兩端子間出廠時就有一條跨接線，用于自動復位。自動復位會使只有在逆功率大于其設定值時內置繼電器才保持通電。

逆功率繼電器可以改為手動復位，這要通過對端子17、18的外開關來進行改裝，即在位于電路板上的端子E₄和E₅之間焊裝一條導線即可, E₄和E₅在單元里，開蓋即見。參閱圖2查找E₄和E₅位置。

用一個常閉的按鈕開關接于端子17和18之間，代替原有的跨接線，當開關打開時，逆功率繼電器將復位到斷開狀態。

端子19和20是逆功率繼電器的輸出端子，接觸器常開，額定電流為10安培（有指示燈）。

端子21和22是正向功率繼電器的輸出端子，接觸口常開，額定電流為10安培（有指示燈）。

端子23是電池負極，接到調速器上的接地參考端子上，不要直接接到電池負極上，否則，地上回路即形成。

端子24接到24伏的直流電源的負極上。

端子25提供一個與發電機組的輸出功率成正比例的直流電壓，接地參考點為端子23。更進一步信息見功率輸出信號部分。

預并車檢查

負荷分配靈敏度調節——全順時針位置

負荷預期調節——全反時針位置過1/4圈

調速器速度設定點——調節所需的速度

交流器（CT）調整檢查需要進行直流電壓測量

測量測試頭（TP₁和TP₂），觀察儀表的極性，下測試頭TP₁為正，其電壓與整功率因數負荷（unity P.F.load）直接成比例，可望測得0～7.5伏的直流電壓，這取決于負荷、負荷分配靈敏度的調節及CT的比率。

在發電機帶有負荷時，檢查交流器（CT）的相位，瞬時的、按順序的短接每一個CT，每次僅一個（在端子7-8、9-10、11-12帶絕緣鉛時做），電壓讀數會減少1/3。如果沒有，則很有可能表示CT不合適或相位不對。相位糾正必須在發電機停止時才進行。

調節

讓發電機與其它機組并車，系統中沒有負載，通過調速器調整每臺機組的速度至個機組的功率表示為零，以及有合適的頻率（50，60或400HZ）。而且調節發電機的交流電壓調節器，使其循環電流為零。這樣就可以把負荷加到系統去調整J。

負載分配

所有發電機組應按比例地分配系統中的負荷，負荷較低的機組要調高。反時針調節負荷靈敏度旋鈕（LOAD SHARING SENSITIVITY）即可增加負荷。

負荷預定

負荷預定（期）已在出廠前調好，在全反時針過1/4圈的位置。為了改善過渡反應，順時針慢慢向前調整旋鈕（LOAD ANTICIPATION）（在機組并車時進行），過渡反應的改善可通過負荷的改變觀察得到。順時針調節旋鈕過快時可引起機組不穩定，建議緩慢地調節。

降速

在某些情形下可能要求降速運行，為了達到降速，從端子13、14上拆去并車電纜，在13和14之間連一條跨接線，順時針調節負載分配靈敏度旋鈕（LOAD SHARING SENSITIVITY）即可增加降速百分比，或者在端子13和14接一個100K的可變電阻，可以得到5%的降速。進一步降速操作可參看《功率控制公告》（POWER CONTROL BULLETINES）。

逆功率

逆功率監測器已在出廠前調好，全順時針位置為最大行程點，要設定逆功率監測的行程點，可反時針調節逆功率監測器旋鈕（REVERSE POWER MONITOR）。對5安培的交流器二級輸出，其調節范圍為0.5%～20%,用實際所需或模擬逆功率來設定逆功率繼電器的行程點。

注：顛倒每個CT接頭的極性，用正常負荷模擬一個逆功率的工況，。調整好后，回復所有CT的連接。

如果需要更長的反向時間，在端子E₃和E₄（+）上加一個10微發的電容，可使時間加倍，大約有4秒。

正向功率

正向功率監測器通常用做動作信號，與功率需要量增加時，它可使另一臺機（附加機）起動運行，當功率需要量減少時，它可關閉該機（附加機）。

正向功率監測器（FORWARD POWER MONITOR）“開”（ON）的調整已在出廠前調好，在全順時針的位置（>100%）。正向功率監測器（FORWARD POWER MONITOR）“關”（OFF）也是在出廠前調好在全反時針的位置（<20%）。記住：必須總是先進行“開”（ON）的調節，后進行“關”（OFF）的調節。

緩慢地調高發電機組的負載到所需“開”（ON）的正向功率繼電器行程點，反時針旋轉“開”（ON）旋鈕，直到正向功率指示燈亮及繼電器有電，緩慢減少機組負荷到所需“關”（OFF）的正向功率，繼電器行程點，反時針旋轉“關”（OFF）調節旋鈕，直到正向功率指示燈熄滅和繼電器沒電。

在端子E₆和E₇（+）之間加裝一個10微發的電容，可使反轉時間增加到4秒。

上述所提到的負荷百分數是基于一個5安培的CT二級電流在機組滿負荷是所得出的，是個大概值。

功率輸出信號

在端子25初有一個與所測功率成比例的直流信號，電壓范圍為0～7.5VDC（基于一個0～5安的CT電流范圍）。端子25的電阻為1K歐，端子23為接地參考點。這個輸出信號為電壓信號。

這個信號可用于驅動一個0～1MA的表動作，如果這個表和一個10K歐的電位計串聯接于端子25和23之間。

系統故障排除

認有三相電壓并符合要求，確認發電機已接了中性點；

用直流電加至端子23和24，測量端子15與23之間的單元輸出電壓，應為5.0VDC+/-0.1VDC

在沒有負荷時測量并車電纜的電壓：

13至14   為OVDC+/-0.5VDC

13至23   為5.0VDC

14至23   為5.0VDC

再次檢查交流器的相位，測量各個CT的輸入電壓還可確定各CT的電流是否相等。

發電機組并車出現不穩定是，均等調低各負荷分配模塊的負荷靈敏度。逆時針少量地調節系統中所有負荷分配模塊負荷分配靈敏度旋鈕（LOAD SHARING SENSITIVITY）直到機組回復穩定。如果負荷分配靈敏度調到低于25%，負荷分配的效果會變差。進一步檢查確保負荷預期旋鈕（LOAD ANTICIPATION）位于出廠時所調定的位置，即在全反時針過1/4圈的位置。

如果不穩定還未消除，打開并車電纜，在每個單元的端子13和14之間接一條縣，這時會產生降速，但系統會變穩定，如果還不行，則檢查發電機電壓調節器的穩定性。

特別應用

除可進行負荷分配外，LSM672還能進行電力控制和電網管理，請索要有關說明書。

PTI4402發電機功率控制

LSM672可用于對并入電網的發電機進行控制，只須簡單的手動調節即可使所有發電機組輸出恒定的電力至電網。

PTI4003電網電力控制

LSM672可以監控電網，發出信號使發電機調整其輸入電網的電力，使電網電力保持恒定。

PTI4040功率的斜坡控制

來自GAC的PRC100A功率斜坡控制可用于發電機的負荷控制（使負荷漸增或漸減），輸入或輸出控制，或單機控制。PRC100A可使發電機緩和平穩地并網或脫網。

內部柱腳的功能

柱腳E₁和E₂可用一跨接線連接而轉換成 3.1伏的電源，一些好的調速系統都采用此電源。

柱腳E₈用于檢查5.1V的電源。

柱腳E₉、E₁₀、E₁₁及E₁₂用于顛倒輸出電路的信號，正常的情形是E₉和E₁₀進行跨接，E₁₁和E₁₂進行跨接。

峰值修整（LSM672-1）

峰值修整的應用如下：拆去E₉和E₁₀，E₁₁和E₁₂的跨接線，在E₉和E₁₁之間裝一條跨接線，在E₁₀和E₁₂之間裝一個42.2K歐的電阻，改裝后的模塊就是LSM672-1。請參考PTI4003的說明。

參考基準調整校準

為了調整和校準內參考基準的偏移，可加直流和交流電壓到LSM672模塊，在沒有負荷的情況下，拆去連到調整器的端子15，測量15和23的電壓，調整到5VDC。
