卡特彼勒電噴發動機的應用

2012-7-30 18:40:56

電噴發動機系統介紹-控制系統

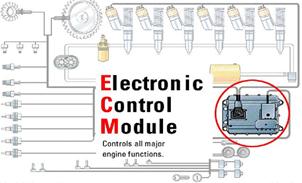

電控系統的組成

• 1、 ECM電子控制模塊，2、噴油泵，3、傳感器，4、開關，5、連接線纜

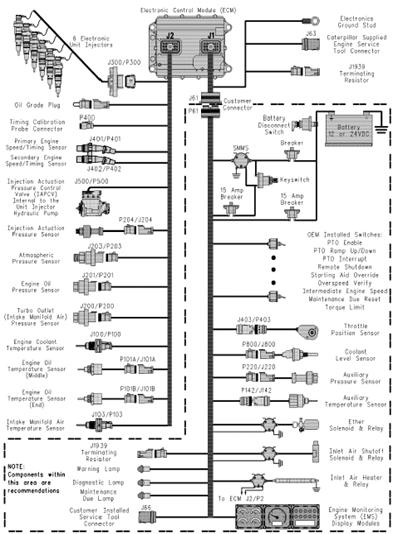

圖示為C9控制系統

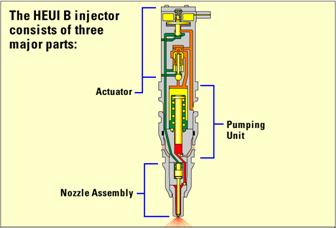

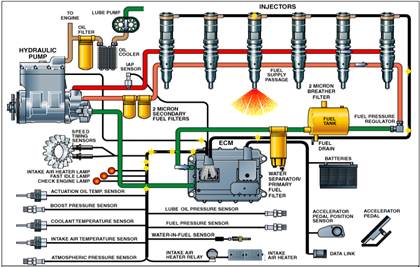

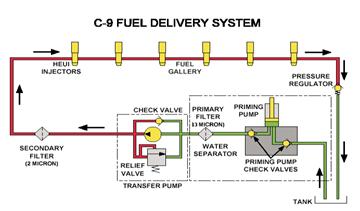

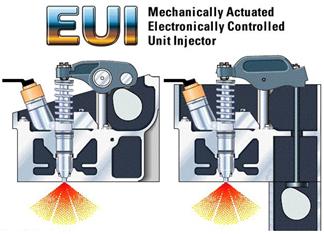

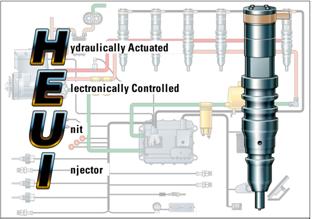

電噴發動機系統介紹-燃油系統

C-9發動機系統介紹

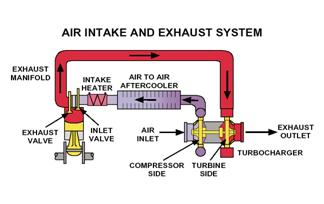

電噴發動機系統介紹-進排氣系統

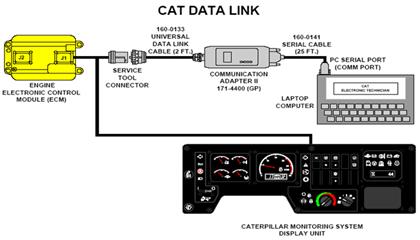

ET-電子技師

ET-電子技師的功能

• 顯示參數，如發動機轉速，溫度和壓力等

• 顯示和清除診斷故障代碼

• 顯示記錄事件代碼

• 顯示和更改ECM的設置

• 進行診斷和標定試驗

• 顯示發動機運行信息

• 打印報告和診斷結果

電噴發動機的優點,卡特彼勒發動機,卡特彼勒電噴發動機的應用,卡特彼勒電噴發動機的應用資料,卡特彼勒電噴發動機維修技術,卡特彼勒電噴發動機維修服務商,

• 更佳的排放特性

• 燃油經濟型

• 更優化的動力

• 簡便的維修保養

• 更靈活可靠

卡特彼勒電噴發動機的技術特點

• OEM接口具有很大的共性

• 方便的發動機配置設定

• 可編程發動機保護

• ECM的自診斷與故障代碼

• 高速反應的電子調速

• 針對負載特點的扭矩特性優化

• 環境因素的自動補償與調節

• 基于總線的遠程通訊

• 數字儀表與電子監測

• 通過芯片“刷新”方便實現產品升級

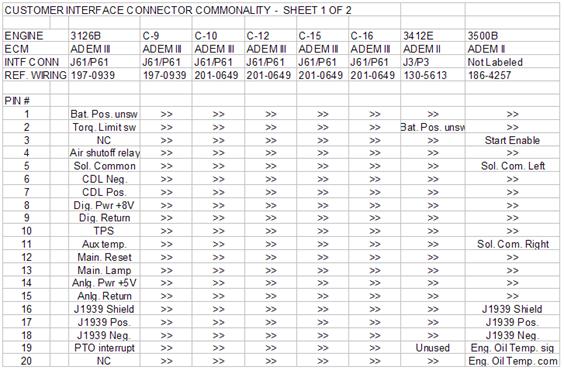

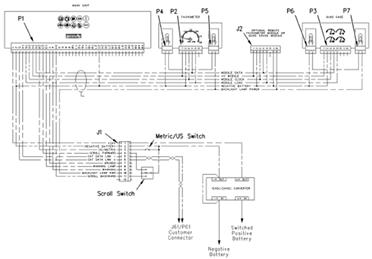

OEM接口的共性

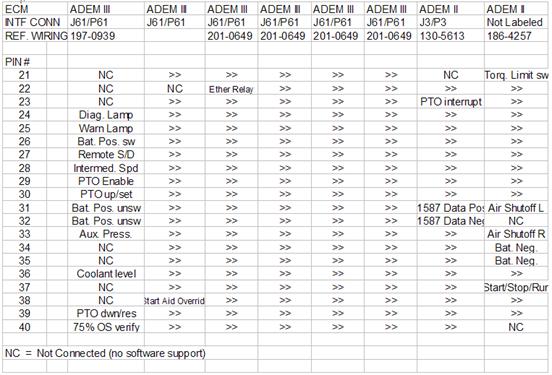

發動機電子接口

方便的發動機配置參數選擇

• 系統配置參數是指那些會影響發動機排放和功率輸出的參數。缺省值由工廠設定。

• 一部分參數可以根據用戶的特定應用的要求改（例如中間轉速等）。用戶密碼可以用來保護這些用戶特定編程的參數。

• 參數鎖定可以防止接觸一些能修改的參數。可鎖定的參數為（修改鎖定的參數需要工廠密碼）：

– 發動機功率限制

– 高怠速

– 發動機保護系統

– 功率標定號

– 發動機轉速上限

方便的發動機保護設置

• 發動機報警、降功率、停車可以根據用戶要求設置

• 允許改編設置點（在許可范圍內）

• 允許改編延遲時間（在許可范圍內）

• 允許對某特定的報警、降功率或停車選擇“開”或“關”

• 對于原廠鎖定的參數，可以申請工廠密碼進行修改

ECM自診斷與故障代碼

ECM對所有傳感器進行自診斷：

如果傳感器或線路短路或開路：

報警燈亮、故障燈閃（輸出故障代碼）。 ECM同時記錄激活的故障和存檔的故障。對溫度和壓力傳感器，錯誤的數值不觸發保護系統（采用默認數值），卡特彼勒發動機,卡特彼勒電噴發動機的應用,卡特彼勒電噴發動機的應用資料,卡特彼勒電噴發動機維修技術,卡特彼勒電噴發動機維修發動機工作受影響但不停車，轉速和功率受到限制。要求馬上安排維修。對轉速及正時傳感器，只有當主/輔傳感器都出故障時發動機才停車。對油門位置傳感器，發動機在低怠速下運行。對HEUI發動機的液壓觸動控制閥，當信號線對地短路時發動機將停車，其他線故障使發動機繼續運行。

如果傳感器或線路臨時故障：

ECM只記錄存檔的故障。

ECM自診斷與故障代碼

ECM對特殊傳感器的自診斷（3500B）
