卡特彼勒攤鋪機CAT攤鋪機發動機轉速/正時傳感器電路故障代碼測試方法

CAT攤鋪機發動機轉速/正時傳感器電路測試SMCS代碼:1912-038系統操作描述：使用本程序排除以下傳感器的任何可疑問題。•主速度/時間感應塞•次速度/時間感應塞本程序涵蓋了以下診斷代碼：•190-08CAT攤鋪機發動機轉速信號不正常•342-08次CAT攤鋪機發動機轉速信號不正常CAT攤鋪機發動機使用2個轉速/正時傳感器。次轉速/正時傳感器監視凸輪軸齒輪，主轉速/正時傳感器監視曲軸齒輪。

兩個CAT攤鋪機發動機轉速/正時傳感器從相應齒輪的統一格式中檢測CAT攤鋪機發動機轉速和正時。電子控制模塊（ECM）計算由傳感器產生的，齒輪轉動時的脈沖時間，以確定轉速。正常操作下，次CAT攤鋪機發動機轉速/正時傳感器用于啟動過程中確定正時。次CAT攤鋪機發動機轉速/正時傳感器用于確定何時1＃氣缸內活塞達到壓縮行程頂點。當建立起正時，主CAT攤鋪機發動機轉速/正時傳感器決定CAT攤鋪機發動機轉速，次級凸輪軸傳感器的信號被忽略。1＃氣缸定位后，ECM按正確點火順序和噴油正時觸發每個噴油器。實際正時和每個噴油器持續時間基于CAT攤鋪機發動機轉速和載荷。如果CAT攤鋪機發動機運轉，來自主CAT攤鋪機發動機轉速/正時傳感器的信號丟失，當ECM用次CAT攤鋪機發動機轉速/轉速傳感器進行替代時，CAT攤鋪機發動機性能的輕微改變會被注意到。在CAT攤鋪機發動機運行中丟失轉速/轉速次傳感器不會導致CAT攤鋪機發動機性能的顯著變化。然而，如果次CAT攤鋪機發動機轉速/正時傳感器在啟動過程中不存在，可能產生以下情況：•CAT攤鋪機發動機可能需要稍長的啟動時間段。•CAT攤鋪機發動機會有幾秒工作粗暴，直到ECM通過使用主CAT攤鋪機發動機轉速/正時確定適當的點火順序。當兩個傳感器中只有一個傳感器信號存在時，CAT攤鋪機發動機可以啟動和運轉，CAT攤鋪機發動機運行過程中，兩個傳感器信號都丟失會導致噴油終止和CAT攤鋪機發動機熄火。啟動過程中，兩個傳感器信號都丟失會阻止CAT攤鋪機發動機啟動。兩個傳感器都是磁性傳感器，共用一個綜合接頭。兩個傳感器不可互換。不要關閉傳感器位置。如果更換了傳感器，CAT攤鋪機發動機不需要正時校準。注意：當安裝傳感器時，完成以下全部任務：•用機油潤滑O型密封圈。•在緊固支架螺栓前，確認傳感器完全裝入CAT攤鋪機發動機。•確認接頭正確鎖住。•確認線束正確固定，并且確認每個插腳放置在正確位置。

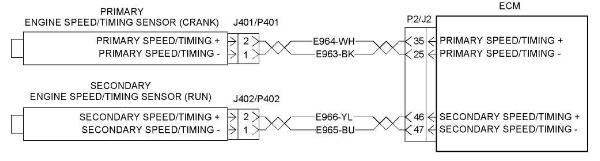

圖67轉速/正時傳感器接線圖測試步驟1.檢查動態診斷代碼A.轉動開關到OFF位置。B.連接ET到服務工具接頭

。C.轉動開關到ON位置。D.啟動CAT攤鋪機發動機，運轉CAT攤鋪機發動機。當CAT攤鋪機發動機處于任何運行溫度時，會發生問題。然而，當CAT攤鋪機發動機在正常運行溫度時，問題更有可能發生。E.如果CAT攤鋪機發動機不啟動，在CAT攤鋪機發動機曲軸轉動時在ET上觀察CAT攤鋪機發動機轉速。當CAT攤鋪機發動機曲軸轉動時，ET需要從其他電瓶供電。這樣做以使ET不會重新設置。注意：最初轉動時，CAT攤鋪機發動機轉速狀態會指示CAT攤鋪機發動機轉速信號不正常。一旦ECM能從信號中計算出轉速，這個信息會被CAT攤鋪機發動機轉速替代。F檢測有無以下記錄診斷代碼或動態診斷代碼之一：•190-08CAT攤鋪機發動機轉速信號不正常•342-08次級CAT攤鋪機發動機轉速信號不正常期望結果：以上代碼中的一個處于動態或被記錄。結果：沒有CAT攤鋪機發動機轉速－ET上沒有CAT攤鋪機發動機轉速顯示。繼續進行測試步驟2。g01142083•動態或記錄的代碼－有與CAT攤鋪機發動機轉速/正時傳感器相關的動態診斷代碼或記錄的代碼。繼續進行測試步驟4。•沒有代碼－沒有代碼處于動態或被記錄。修理：參考《故障排除》“沒有診斷代碼的故障排除”中的適當程序。停止。測試步驟2.檢查轉速/正時傳感器安裝情況A.轉動開關到OFF位置。

圖68g0H94044傳感器安裝(1)安裝表面(2)法蘭(3)支架B.不從CAT攤鋪機發動機下拆下傳感器總成，目視檢查傳感器。法蘭（2）必須緊貼安裝平面（1），以確認正常運行。

檢查支架（3）。確認支架可靠地支撐傳感器法蘭緊貼安裝表面。確認支架沒有彎曲。如果支架彎曲或有阻礙物影響傳感器正確安裝，那么CAT攤鋪機發動機不會啟動。注意：支架不能單獨更換。

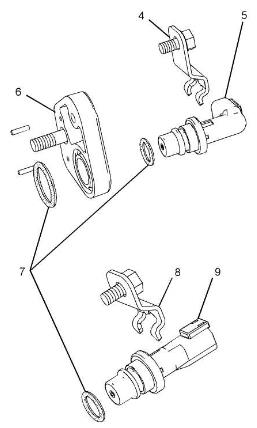

圖69gOH42iO3CAT攤鋪機發動機轉速/正時傳感器(4)支架(5)次速度/時間傳感器(6)安裝盤(7)O型密封圈(8)支架(9)主速度/時間感應塞C.從CAT攤鋪機發動機拆下可疑的轉速/正時傳感器。D.確認O型密封圈(7)安裝在傳感器（5）和（9），以及安裝盤(6)上。確認O型密封圈沒有損壞。期望結果：所有O型密封圈正確安裝，沒有損壞。支架沒有損壞。結果：•OK－O型密封圈正確安裝。支架和密封沒有損壞。修理：執行以下程序，以正確安裝傳感器總成：1.用機油潤滑O型密封圈。2.使傳感器完全裝入殼體內。注意：如果傳感器正常沒有完全坐入CAT攤鋪機發動機，更換傳感器總成。3.緊固支架（4）和（8）的螺栓。4.連接接頭，并確認接頭鎖可靠鎖住。5.確認線束正確固定，并且確認每個插腳放置在正確位置。繼續進行測試步驟3。•不行－至少一個傳感器總成元件不正常。修理：獲得一個新傳感器總成。執行以下程序，以正確安裝傳感器總成：注意：不要關閉傳感器位置。兩個傳感器不可互換。當傳感器更換時，不需要正時校準。1.用機油潤滑O型密封圈。2.使傳感器完全裝入殼體內。3.緊固支架螺栓。4.連接接頭，并確認接頭鎖可靠鎖住。5.確認線束正確固定，并且確認每個插腳放置在正確位置。確認問題已解決。停止。

測試步驟3.檢查電氣接頭和電線A.轉動開關到OFF位置。

圖70g0H94i00CAT攤鋪機發動機左側視圖（范例）(10)主速度/時間感應塞(11)次速度/時間傳感器(12)P2ECM接頭B.徹底檢查接頭(10)，(11)和(12)。參考《故障排除》“電氣接頭－檢查”獲得細節。

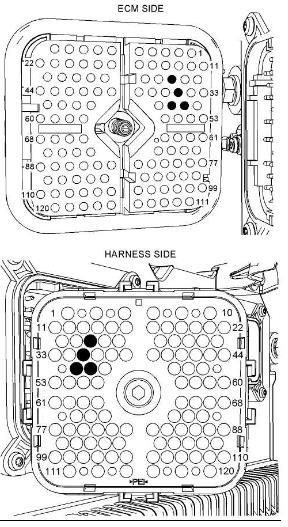

圖71g0i237789P2接頭（P2-25）主CAT攤鋪機發動機轉速/正時信號（－）（P2-35）主CAT攤鋪機發動機轉速/正時信號(+)（P2-46）次CAT攤鋪機發動機轉速/正時信號(+)（P2-47）次CAT攤鋪機發動機轉速/正時信號(－)

圖72gOH55i87CAT攤鋪機發動機轉速/正時傳感器接頭(1)轉速/時間傳感器（－）(2)轉速/時間傳感器（＋）C.在CAT攤鋪機發動機轉速/正時傳感器每根電線上進行45N(10Ib)拉力測試。

D.檢查每個ECM接頭的緊固螺栓達到適當扭矩。參考《故障排除》“電氣接頭－檢查”獲得正確扭矩值。E.檢查線束和電線有無破損，檢查從CAT攤鋪機發動機轉速/正時傳感器回到ECM的線束有無狹縮點。期望結果：所有接頭、針腳和插口完全插緊并且耦合。線束和電線沒有腐蝕、破損和狹縮點。結果：•OK－線束和接頭正常。繼續進行測試步驟2。•不行-線束和/或接頭存在問題。修理：修理接頭或電線，和/或更換接頭或電線。確認每個接頭的所有密封在適當位置，確認接頭完全耦合。確認修理消除了問題。停止。測試步驟4.通過CAT攤鋪機發動機線束測量傳感器電阻A.轉動開關到OFF位置。B.斷開P2接頭。C.執行以下程序以測量CAT攤鋪機發動機主轉速/正時傳感器的電阻：a.測量P2-35(主轉速/正時+)到P2-25(主轉速/正時-)的電阻。電阻..110to200OhmsD.執行以下程序以測量CAT攤鋪機發動機次轉速/正時傳感器的電阻：a.測量P2-46(主轉速/正時+)到P2-47(主轉速/正時-)的電阻。電阻1000to1200Ohms期望結果：七臺河Perkins帕金斯403F-15T發動機柴油泵、噴射泵組件技術查詢中心,許昌Perkins帕金斯4012-46TWG4發動機渦輪增壓器供應服務商,安慶Perkins帕金斯發動機調速器哪家好,莆田Perkins帕金斯4008TAG發動機缸體供應服務商,衡水Perkins1104S-44柴油機原廠配件大概的價錢,永州Perkins帕金斯402D-05G發動機噴油嘴多少錢電話,株洲Perkins帕金斯發動機水泵哪里有,云南Perkins帕金斯1506D-E88TAG3發動機上下大修包費用,陽泉Perkins帕金斯854E-E34TA發動機充電發電機費用,電阻測量值在規定范圍內。結果：•OK-電阻測量值在規定范圍內。修理：傳感器和線束正常。更換ECM參考《故障排除》“更換ECM”.停止。•不行-電阻讀數不在在規定范圍內。當通過CAT攤鋪機發動機線束測量傳感器電阻時，傳感器電阻不在可接收范圍內，繼續進行測試步驟5。測試步驟5.測量傳感器電阻A.從可疑傳感器斷開CAT攤鋪機發動機線束。B.對于主轉速/正時傳感器，在J401-2（主轉速/正時＋）和J401-1（主轉速/正時－）之間測量電阻。電阻......110to200OhmsC.對于次轉速/正時傳感器，在J402-2（次轉速/正時＋）和J402-1（主轉速/正時－）之間測量電阻。電阻....1000to1200Ohms期望結果：可疑傳感器的電阻測量值在規定范圍內。結果：•OK-可疑傳感器的電阻測量值在規定范圍內。修理：在轉速/正時傳感器和ECM之間的電線存在問題。問題可能存在于某個接頭。修理線束和/或接頭。如果需要，更換部件。需要扭轉的雙絞線。新電線必須至少每英寸扭轉一次。確認問題已解決。停止。

不行-可疑傳感器的電阻測量值不在規定范圍內。修理：傳感器存在問題。更換傳感器總成。不要關閉傳感器位置。兩個傳感器不可互換。當傳感器更換時，不需要正時校準。執行以下程序，以正確安裝傳感器總成：1.用機油潤滑新傳感器的O型密封圈。2.使傳感器完全裝入殼體內。3.緊固支架螺栓。4.連接接頭，并確認接頭鎖可靠鎖住。5.確認線束已可靠地固定在適當位置。確認問題已解決。停止。
