檢查約翰迪爾John Deere柴油機凸輪軸端隙并測量齒輪齒隙

注意：在拆卸約翰迪爾John Deere柴油機正時齒輪蓋之前，必須測量凸輪軸端隙，因?yàn)檎龝r(shí)齒輪罩后側的止推墊圈限制了凸輪軸端間隙。

1.拆下約翰迪爾John Deere柴油機噴油泵驅動齒輪蓋（顯示已拆下）。

2.如圖所示，將磁性底座千分表安裝在氣缸體的前面，并將千分表尖端定位在凸輪軸齒輪的前面。將千分表設置為零。

3.前后移動約翰迪爾John Deere柴油機凸輪軸齒輪并觀察端隙讀數。將讀數與下面給出的規格進行比較。

規格凸輪軸端隙……0.013-0.500 mm（0.0005-0.0200英寸）新的磨損極限最大為0.65毫米（0.0260英寸）允許的

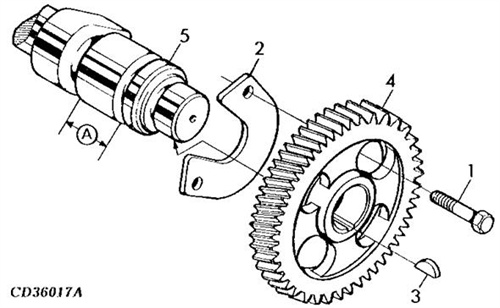

測量凸輪軸端隙

如果端隙過大，拆下正時齒輪蓋和曲軸，并測量止推墊圈的厚度。

4.用預加載將指示器柱塞尖端靠在凸輪軸齒輪齒上。

5.在凸輪軸齒輪周圍的三（3）個不同位置測量凸輪軸驅動齒輪和曲軸齒輪之間的齒隙。將讀數與下面給出的規格進行比較。

規格

凸輪軸傳動

約翰迪爾John Deere柴油機齒輪到曲軸齒輪-齒隙最小為0.076毫米（0.003英寸）。

如果齒隙不等于或超過規格，則更換齒輪。

Check Camshaft End Play and Measure Gear Backlash

NOTE: Camshaft end play must be measured before removing timing gear cover, as thrust washer in back side of timing gear cover limits camshaft end play.

1.      Remove injection pump drive gear cover (shown removed).

2.      Install magnetic base dial indicator on front face of cylinder block and position dial indicator tip on front face of camshaft gear, as shown. Set dial indicator to zero.

3.      Move camshaft gear back and forth and observe end play reading. Compare reading with specification given below.

Specification

Camshaft—End Play ......  0.013—0.500 mm

(0.0005—0.0200 in.) new Wear Limit ........ 0.65 mm (0.0260 in.) maximum

allowable

Measuring Camshaft End Play

If end play is excessive, remove timing gear cover and crankshaft and measure thickness of thrust washers.

4.      Position indicator plunger tip against camshaft gear tooth with a preload.

5.      Measure backlash between camshaft drive gear and crankshaft gear in three (3) different positions around the camshaft gear. Compare readings with specifications given below.

Specification

Camshaft Drive

Gear-to-Crankshaft Gear—

Backlash .........  0.076 mm (0.003 in.) min.

Replace gear if backlash does not equal or exceed specification.

可見,柴油的發火性,是評價柴油燃燒性能的一個重要指標。

    (2)柴油的十六烷值 十六烷值是代表柴油在柴油發動帆中發火性能的一個約定量值。它是在規定條件下的標準約翰迪爾John Deere柴油機試驗中,通過和標準燃料進行比較來測定,采用和被測定燃料具有相同著火延遲期的標準燃料中十六烷的體積百分?jǐn)?shù)來表示。供參比用的標準燃料是用兩種發火性相差破為懸殊的烴作為基準物對比得出的數渣。一種烴是正十六烷,它在高溫條件下可迅速形成過氧化物.著火延遲期**短,即自燃點低,發火性好,規定它的十六烷值為100。另一種烴是a-甲基茶,屬于芳烴.它的著火延遲期長.自燃點高,友火性差.規定它的十六烷值為0,將此二種烴按不同的體積比例混合,就可以得到十六烷值從O一100供參比用的標準燃料。

柴油十六烷值可按GB/T38G一91的規定進行測定。九江Perkins帕金斯2506C-E15TAG4約翰迪爾John Deere柴油機控制屏費用報價單,內蒙古自治Perkins帕金斯403F-15TG約翰迪爾John Deere柴油機氣門導管油封歡迎來電,衡陽Perkins帕金斯1206F-E70TTAG3約翰迪爾John Deere柴油機噴油器商家,江門Perkins帕金斯403F-15約翰迪爾John Deere柴油機機油泵一臺多少錢,本溪Perkins帕金斯403F-E17T約翰迪爾John Deere柴油機缸蓋專業服務中心,邯鄲Perkins帕金斯1506D-E88TAG3約翰迪爾John Deere柴油機汽缸床去哪找,鞍山Perkins帕金斯403F-07約翰迪爾John Deere柴油機活塞肖卡簧大概的價錢,大連Perkins帕金斯403F-07約翰迪爾John Deere柴油機散熱器組件供應服務商,主要的測試設備為一臺可調壓縮比(7-23)的供試驗用的標準單缸柴油機。試驗時調節柴油機壓縮比,確定被試燃料的閃火時問。如果被試燃料和某一參比燃料在同樣條件下同期閃火,所選用的壓縮比又相同,則它們的十六烷值相同,標準燃料中十六烷的體積百分比合量即為被測燃料的十六烷值。

除通過上述辦法測定柴油的十六烷值外,還可以通過測取柴油的某些較易獲得的物理參數,而后通過簡單計算得出柴油的近,擬十六烷值。

    ①柴油指數 表示柴油在柴油機中發火性能的一個計算值。該值通過柴油的相對密度與苯胺點計算而得,且不因使用發火促進劑而改變其計算值。柴油的苯胺點是普通化驗室都可測定的，它是按GB/T262一88的規定進行。方法概要:將規定體積的苯胺和試樣置于試管(或U形管)中,并用機械攪拌使其混合。混合物以控制速度加熱至兩相完全混合。然后將混合物在控制速度下冷卻當兩相分離時,記錄的溫度即為苯胺點。可按下述經驗公式計算柴袖指數:

柴油指數=(1.8T十32)X(141.5一131.5p)/100p

式中:T-柴油的苯胺點，C;

p一柴油在15.6'C時的密度,g/cm3。

根據計算的柴油指數,可按下列公式計算十六烷值在20一60之問的柴油十六烷值,即:

十六烷值=(2/3)X柴油指數十14

    ②十六烷指數 通過測定柴油的50X餾出溫度和密度并利用經驗公式,也可以直接計算出十六烷值來,所得的計算值稱為十六烷指數,以便與實測的十六烷值相區別。計算公式如下：

十六烷指數=一418.51+（162.42）lgt50/p20

式中:t50---柴油試樣50%餾出溫度,'C;

p20---柴油試樣20'C時的密度,g/cm3。
