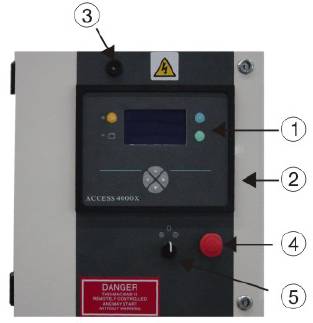

英國威爾信柴油發電機組ACCESS智能4000控制屏系統功能說明　

1、ACCESS智能4000控制模塊—一個微電腦處理器，用作監控發電機組所有功能，記錄發電機組曾發生之故障，同時亦可作“三遙”之用。
2、ACCESS智能4000控制屏外觀-內藏控制屏各樣配件（控制模塊、電瓶充電器、斷電器、電壓互感器、保險絲等）。
3、蜂鳴器-當發電機組發生故障時發出聲響以作警報。
4、緊急停機按鈕-一個紅色的鎖定按鈕，按下后便可立即停止機組運行，并死鎖機組起動裝置。需手動以順時針方向旋動按鈕以作復位，復位及排除故障后才可再次起動發電機組。
5、電壓微調-一個電位計，用作調整發電機組輸出電壓（額外配套裝置）。
6、預熱控制按鈕-一個供給熱啟動預熱電路按鈕（額外配套裝置）。
7、起動開關—一個三位旋鈕掣用作選擇發電機組
起動模式：
手動起動
選擇此位置時發電機組便立即起動。
機組停機
選擇此位置時發電機組便立即停機。
自動起動
選擇此位置時當發電機組接受到外來之起動/停機信號，機組便可自動起動/停機。
8、速度微調-一個電位計，用作調整發電機組輸出頻率（額外配套裝置）。

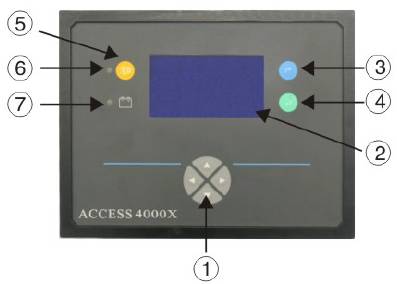

1、觸感式游標控制鍵—箭頭圖案按鍵，用作選擇控制器上的目錄或在參數設定值目錄中設定參數：
“向上”—用作增加設定參數或用作選擇上一項目
“向下”—用作減少設定參數值或用作選擇下一項目
“向左”—用作選擇上一項目錄或設定參數時控制游標向左
“向右”—用作選擇下一項目錄或設定參數時控制游標向右
2、液晶體顯示屏—可顯示及讀取發電機組運行數據及程序狀態
3、觸感式游標退出鍵—可從各項目錄退出來

4、觸感式游標決定鍵—用作選擇菜單中之項目或決定所選擇之項目，確定新輸入之參數設定值，亦可確認故障復位。
5、觸感式消音鍵—可停止警報時所發出的音響。
6、故障顯示燈—提示發電機組存有故障。
7、電源顯示燈—顯示控制屏供電正常。

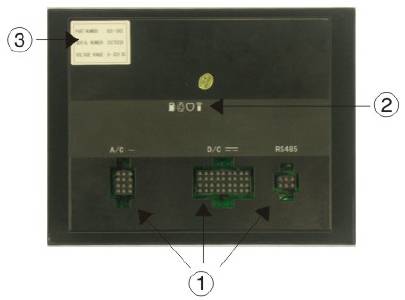

1.控制系統接線端-連接發電機組一切控制系統數據（交流控制線、直流控制線、RS-485）。
2.微狀顯示燈-顯示發電機組運行狀態油門控制閥當此顯示燈亮起時即指示發電機組在運行中。起動馬達控制當此顯示燈亮起時即指示發電機組正在激活中。
控制器操作
當此顯示燈閃爍時即指示控制器正常操作。
遙控
當此顯示燈亮起時即指示發電機組正進行遙控操作。
3.附件配置連接端-連接額外配套裝置及提供客戶連接發電機組故障顯示輸出接端。
4.編號標簽-在控制器后有兩組編號，以資識別控制器編號。
5.通信口設定-選擇電阻開關（12Ω），確保信息的穩定性。
9.6.2 ACCESS智能4000控制屏的功能
ACCESS智能4000控制屏是揉合了最先進科技生產的，采用一個微電腦處理器（4行20位英文液晶體屏幕）做監控發電機組。此控制屏除了擁有一些基本停機保護功能、基本警報保護功能及基本監
測功能外，還可因應客戶需要額外加裝停機/警報保護功能。
　 控制屏可以選擇手動或自動模式啟動/停機，或以計算機監控（需額外配套威爾信監控系統[Servlink]或客戶自行開發監控系統[Modbus]及故障存于內存內（20組記錄）。基本停機保護功能：
● 起動故障/失敗停機
● 超速停機
●高水溫停機
●低油壓停機
●緊急停機
●高頻率停機
●低頻率停機
●高電壓停機
●低電壓停機
●超負荷停機
基本警報保護功能
●高水溫預警報
●低油壓預警報
●電瓶高/低電壓警報
●電瓶充電機故障警報
●自動模式故障
基本監測功能：
●三相輸出電壓（相和線）
●運行時間
●起動次數
●機組水溫（℃，℉）
●電瓶電壓
●運行轉數
●運行頻率
●機油油壓（Bar，Psi）
●三相輸出電流
●有功功率（kW）
●千伏安（kVA）
●無功功率（kVAr）
●千瓦小時（kWhr）
●功率因子（cos　）
控制屏額外保護功能：
停機保護裝置：
●超負荷停機
●低水位停機
●低燃油量停機
●高油溫停機
●接地不良停
●排煙溫度過高停機
警報保護裝置：
●低水溫警報
●低燃油量警報
●高燃油量警報
●附加4路信號程序設定開關或告警
注意：
●排煙溫度過高停機是應用于4000系列的柴油機上（標準停機保護裝置）。
●此控制器是使用密碼保護系統，在使用控制器某些功能時必須輸入密碼后才能進行。例如：警報及故障復位、查閱或更改參數值及進行遙控檢測。
●4個額外故障程序設定，可以輸入適合的密碼更改此4個額外故障程序設定。
警告※
●必須由經培訓或專業的技術人員/工程師為機組進行調試及更改內部程序設定。
●如客戶擅自改裝或加裝零件及拆除此控制器，威爾信香港有限公司將保留一切追究責任的權利。
●在更換控制器前，所有供應控制器的電源需要保持關閉。
