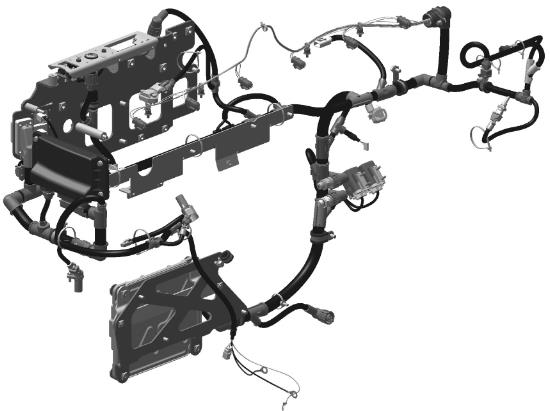

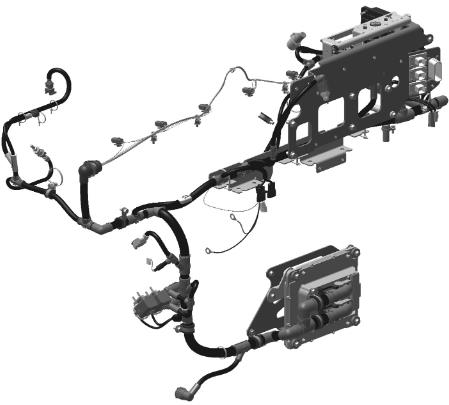

以下兩頁顯示如何將導線線束安裝到發動機上。如需更換線束，參見電纜干線，更換 408 頁。重要！對發動機進行作業結束時，必須按照?qǐng)D示重新準確安裝已拆下的導線線束和軟管。安裝不正確會造成振動損壞。D13B-A/B/G/H/J/K、D13C1-A、D13C2-A（下一頁）空氣過濾器后面的 PCU（電源控制單元）與發動機控制單元進行通訊。有用于 11 個傳感器的觸點。停止按鈕位于左舷側上的油過濾器殼體上方。發動機控制單元(ECU)位于左舷側上的熱交換器后面。D13B-C/D/E/F/L/M/N、D13C3-A、D13C4-A（前兩頁）空氣過濾器后面的電源模塊與發動機控制單元進行通訊。有用于 12 個傳感器的觸點。停止按鈕位于電源模塊上方。發動機控制單元(ECU)位于左舷側上的熱交換器后面。

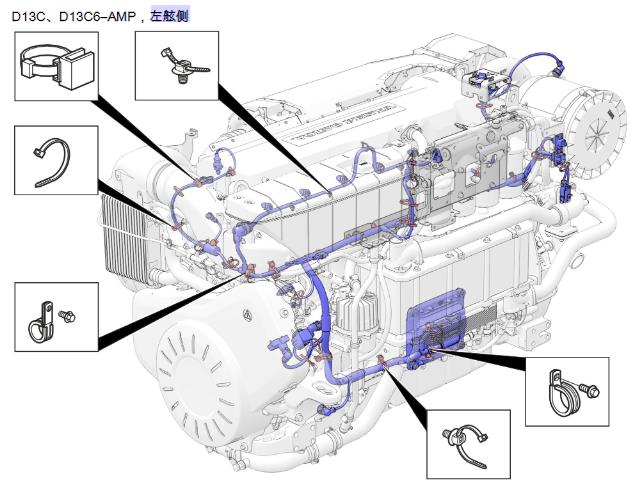

D13C、D13C6–AMP，左舷側
