燃油濾清器底座拆卸組裝方法步驟卡特C13Perkins2206發動機

注意
在產品的檢查、保養 、測試、調整和維修過程中，必須注意確保液體被控制。在打開任何隔室或拆卸任何含有液體的部件之前，準備用合適的容器收集液體。
1.  將燃油供應轉到 “OFF” 位置.
2.  將適當的容器放在燃油濾清器底座下方，以排放燃油。

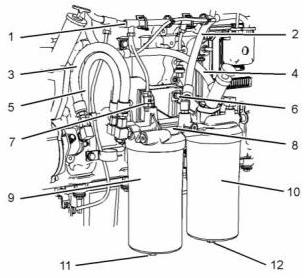

圖釋 3
典型示例
3.  拆下塞子（11）和（12）。讓燃油排放。
4.  將鎖片滑入解鎖位置，并從燃油溫度傳感器（7）上斷開線束總成（1）。
5.  斷開軟管總成 (2)。斷開軟管總成（4）。斷開軟管總成（3）和（5）。蓋住軟管總成。
6.  拆下燃油濾清器（9）和（10）。從燃油濾清器上拆下O形密封圈和燃油濾清器濾芯。有關更多信息，請參閱操作和保養手冊，“燃油系統粗濾器-更換”和操作和保養手冊，“燃油系統細濾器-更換”。
7.  拆下螺栓（6）。拆下燃油濾清器底座（8）。
拆解步驟
開始：
污染可能導致快速磨損和縮短零部件壽命。
a.  拆下卡特C13珀金斯2206柴油機燃油濾清器底座。請參閱拆解和組裝，“卡特C13珀金斯2206柴油機燃油濾清器底座-拆卸”。

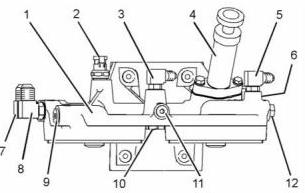

1.  從燃油濾清器底座（1）上拆下燃油充油泵（4）。有關正確的步驟，請參閱拆解和組裝“燃油充油泵-拆卸和安裝”。
2.  從燃油濾清器底座（1）上拆下燃油溫度傳感器（2）。有關正確的步驟，請參閱拆解和組裝“燃油溫度傳感器-拆卸和安裝”。
3.  從燃油濾清器底座（1）上拆下燃油旁通閥（6）（未顯示）。從燃油旁通閥上拆下O形密封圈。
4.  從卡特C13珀金斯2206柴油機燃油濾清器底座（1）上拆下燃油單向閥（10）。從燃油單向閥上拆下O形密封圈。
5.  從燃油濾清器底座（1）上拆下接頭（3）、（5）、（7）和（8）。從接頭上拆下O形密封圈。
6.  從燃油濾清器底座（1）上拆下塞子（9）、（11）和（12）。從塞子上拆下O形密封圈。

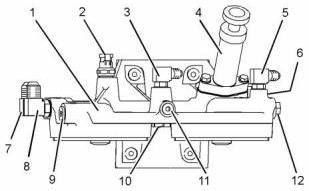

1.  確保卡特C13珀金斯2206柴油機燃油濾清器底座清潔且沒有損壞。如有必要，更換燃油濾清器底座。
2.  將新的O形密封圈安裝到塞（9）、（11）和（12）上。將塞子安裝到燃油濾清器底座（1）上。將塞（9）擰緊至41 N•m（30 lb ft）的扭矩。將塞子（11）和（12）擰緊至15 N•m（11 lb ft）的扭矩。
3.  將新的O形密封圈安裝到接頭（3）、（5）、（7）和（8）上。將接頭安裝到燃油濾清器底座（1）上。將接頭（3）、（5）和（7）擰緊至15 N•m（11 lb ft）的扭矩。將接頭（8）擰緊至41 N•m（30 lb ft）。
注意：確保接頭的正確方向。

4.  將新的O形密封圈安裝到燃油旁通閥（6）上（未顯示）。將卡特C13珀金斯2206柴油機燃油旁通閥安裝到燃油濾清器底座（1）上。將燃油旁通閥擰緊至35 N•m（26 lb ft）的扭矩。
5.  將新的O形密封圈安裝到燃油單向（10）上。將燃油單向閥安裝到燃油濾清器底座（1）上。將燃油單向閥擰緊至35 N•m（26 lb ft）的扭矩。
6.  將燃油溫度傳感器（2）安裝到燃油濾清器底座（1）上。有關正確的步驟，請參閱拆解和組裝“燃油溫度傳感器-拆卸和安裝”。
7.  將燃油充油泵（4）安裝到卡特C13珀金斯2206柴油機燃油濾清器底座（1）上。有關正確的步驟，請參閱拆解和組裝“燃油充油泵-拆卸和安裝”。
結束：
a.  安裝卡特C13珀金斯2206柴油機燃油濾清器底座。請參閱拆解和組裝，“燃油濾清器底座-安裝”。
