CAT卡特燃汽發動機點火變壓器火花塞故障維修手冊

2023-7-28 17:23:38

CAT卡特燃汽發動機點火變壓器火花塞故障維修手冊

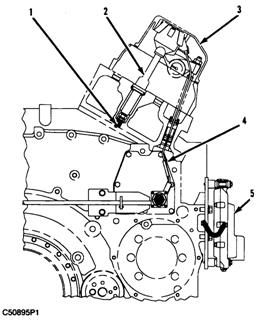

點火系統部件
（1）火花塞（2）點火變壓器（3）閥套（4）線束（5）電子點火系統控制模塊
卡特CAT發動機的每個汽缸上有一個點火變壓器（2）和一個火花塞。點火變壓器位于汽缸蓋閥套（3）的下端。電子點火系統控制模塊（5）決定所需要減少定時的程度，并通過線束發送電子脈沖。變壓器增加電壓直到能夠產生穿過火花隙的電弧并點燃汽缸。
對單個的點火變壓器不能進行點對點測試。如果懷疑引起故障的原因來自點火變壓器，則需要用一個完好的變壓器替代被疑引起故障的變壓器。
注：點火變壓器必須與閥蓋的下側接觸以保證接地。

警告
閥蓋為點火變壓器提供接地的通路。除非點火變壓器的初級導線被斷開，如果卡特CAT發動機在沒有閥蓋的情況下操作，點火變壓器與其他卡特CAT發動機部件的接觸可能會導致嚴重的電擊危險。
c 火花塞
產生火花的電壓可以根據火花塞的狀況和卡特CAT發動機負載改變。在卡特CAT發動機低空轉情況下,一個新火花在火花隙產生電弧需要3.000到6.000伏的電壓。在卡特CAT發動機全負荷情況下，電壓需要提高到10.000到18.000伏。如果火花塞有磨損，火花隙會變大。磨損的火花塞需要超過30.000伏的電壓才能產生穿過火花隙的電弧。當火花塞產生電弧的電壓需要超過35.000伏時，火花塞會開始引起卡特CAT發動機不能平穩（火花不定）的運行。汽缸蓋的冷卻機排氣溫度將是點火變壓器或火花塞出現故障的指示。
如果疏于對火花塞進行保養可能會增加在卡特CAT發動機有效壽命內操作的耗費。以下是一些增加卡特CAT發動機使用壽命和G3500卡特CAT發動機火花塞操作效能的方法：

 僅使用正確型號的火花塞。
 G3500卡特CAT發動機所使用的火花塞為帶有可調節縫隙的單均壓環。火花隙可以被設到0.28±0.04毫米（0.011±0.002英寸）。推薦使用“線形”隙規來設置火花隙。
 當卸下火花塞并重新安裝的時候，一定要更換火花塞填密圈。
 以扭矩68±4牛•米（50±3磅英尺）來將火花塞固定在汽缸蓋上。千萬不要將超過固定的扭矩。
 正確型號的火花塞上有一層精密的金屬鍍層。千萬不能用鋼絲刷清潔火花塞的端部。僅可以使用合格的溶劑或玻璃珠清潔劑來清除火花塞上的沉積物。
注：如果使用溶劑法來清潔火花塞，需要每次都使用新的溶劑。如果使用玻璃珠清潔劑清潔法來清潔，每次都需要使用新的玻璃珠。如果所使用清潔材料不是第一次使用，可能會使以前清潔時所留下的金屬顆粒進入火花塞隔熱體，并可能導致不發火。

迪慶Perkins帕金斯1506A-E88TAG4卡特CAT發動機哪里有做維修保養的費用,昆明Perkins帕金斯1506C-E88TAG2卡特CAT發動機哪里有做維修保養的多少錢,東莞Perkins帕金斯2206A-E15TAG3卡特CAT發動機充電發電機代理商,無堂劃分域Perkins帕金斯2206A-E15TAG4卡特CAT發動機水泵、水泵襯墊商家,

Ÿ 在安裝火花塞的過程中，不要使用防粘混合物，不能讓潤滑油或潤滑脂遺留在火花塞的螺紋上。火花塞螺紋或底座位置上如果有遺留材料將會導致火花塞隔熱，而不能將熱量傳輸到汽缸蓋。如果火花塞所產生的熱量不能傳輸到汽缸蓋，可能會導致火花塞因過熱而被損壞。使用9U7511火花塞底座清潔劑來清潔汽缸蓋上的螺紋。

Ÿ 火花塞的中央電極和均壓環間的氣隙可以為電的流動產生阻力。這個阻力對火花塞點火前保證提供適當的電壓是有必要的?；鸹ㄈ系臐櫥秃?/span>/或潤滑脂能使阻力減小，并會阻止足夠高的電壓產生，電壓不夠高就不能產生穿過火花隙的電弧。因此，在清潔或安裝新的火花塞后，一定要注意保證火花塞及其延出部分的表面清潔。

定時和燃料表

推薦BTCP定時和燃料
3508卡特CAT發動機原型和后冷卻機配置	低發熱量為450到600英熱單位/立方英尺的垃圾氣或沼氣或污水分解氣	低發熱量為850到950英熱單位/立方英尺、含丙烷量低于1.5%且含丁烷量低于0.5%的商用管道氣	低發熱量高于950英熱單位/立方英尺、含丙烷量高于1.5%且含丁烷量高于0.5%的商用管道氣	礦場天然氣，含熱量高于1050英熱單位/立方英尺	HD-5丙烷
NA9：1	35	30	30	17．5-30·	17．5··
TA標準9：1 90ºF SCAC	30	25 22．5在1000轉/分	22．5 20在1000轉/分	10-22．5· 10-20·	10·· 10··
TA標準9：1 130ºF SCAC	28	22．5 20在1000轉/分	20 18在1000轉/分	8-20· 8-18·	8·· 8··
TA低排放11：1 90ºF SCAC, 210ºF JW	——	18在1500轉/分	16在1500轉/分	——	——
TA低排放11：1 130ºF SCAC, 210ºF JW	——	18在1500轉/分	16在1500轉/分	——	——
TA低排放8：1 90ºF SCAC, 210ºF JW	——	30在1500轉/分	30	20-30·	22··
TA低排放8：1 130ºF SCAC, 210ºF JW	——	28在1000-1500轉/分	28	18-28·	20··

·如果甲烷數低于45，則減少10%
··減少

推薦BTCP定時和燃料
3508卡特CAT發動機原型和后冷卻機配置	低發熱量為450到600英熱單位/立方英尺的垃圾氣或沼氣或污水分解氣	低發熱量為850到950英熱單位/立方英尺、含丙烷量低于1.5%且含丁烷量低于0.5%的商用管道氣	低發熱量高于950英熱單位/立方英尺、含丙烷量高于1.5%且含丁烷量高于0.5%的商用管道氣	礦場天然氣，含熱量高于1050英熱單位/立方英尺	HD-5丙烷
NA9：1	35	30	30	17．5-30·	17．5··
TA標準9：1 90ºF SCAC	30	25 22．5在1000轉/分	22．5 20在1000轉/分	10-22．5· 10-20·	10·· 10··
TA標準9：1 130ºF SCAC	28	22．5 20在1000轉/分	20 18在1000轉/分	8-20· 8-18·	8·· 8··
TA低排放8：1 90ºF SCAC	——	35在1000-1500轉/分	33在1000-1500轉/分	20-35·	22··
TA低排放8：1 130ºF SCAC	——	33在1000-1500轉/分	31在1000-1500轉/分	18-33·	20··
TA低排放9：1 90º SCAC	——	28	26	15-26·	15··
TA低排放9：1 130ºF SCAC	——	25	23	12-23·	12··
TA低排放10：1或11：1 90ºF SCAC, 210ºF JW	——	24 20在1500轉/分	22	——	——
TA低排放10：1或11：1 90ºF SCAC, 210ºF JW	——	24 20在1500轉/分	22	——	——
TA低排放10：1或11：1 130ºF SCAC, 210ºF JW	25 20在1500轉/分	22 20在1500轉/分	20	——	——
TA低排放10：1或11：1 90ºF SCAC, 260ºF JW	——	22 18在1500轉/分	20	——	——
TA低排放10：1或11：1 130ºF SCAC, 260ºF JW	25 20在1500轉/分	20 18在1500轉/分	18	——	——
