挖機電氣系統功能操作說明各種按鍵都是什么功能



開機

.1起動前：柴油機起動前，鑰匙開關先打到“運行”檔，發動機第一次沒有順利啟動，請稍等15秒鐘后再啟動，連續三次啟動不成功需等待2分鐘后再啟動。如每次停機后都存在此故障，請與我們的服務工程師聯系。

.2柴油機起動后：挖機還沒有操作啟動時，此時柴油機在950轉左右運轉；當第一次操縱啟動，則直接進入默認值：模式工作為S；以后每次操縱重新啟動時，系統模式工作回到S。

.3在顯示 屏上設置一個“模式”按鈕，當按住顯示屏上的模式選擇按鈕時，在顯示 屏上以 “S”、“H”、“L”、“B”、“S”的順序顯示，同時速度檔位相應的上升一檔（由 B-L -S- H），而由H-L時速度檔位是下降3檔。松開按鈕時，顯示定格，同時該模式生效。

系統功能

自動怠速

自動怠速有效，即在顯示 屏上提示為“自動怠速”。當系統液壓操縱桿回中位時間超過5秒后?？刂破髯詣訙p少發動機油門開度，使發動機在1350轉運轉，當扳動操縱桿重新作業時，控制器立即控制發動機，使它迅速恢復到設定的工作速度。或通過右手柄中間的按鈕可由高速降到1350轉或由1350轉上升到顯示的檔位速度。起到節能和降低噪聲的作用。

怠速取消

當不使用自動怠速功能時，在顯示 屏上按下“自動怠速”按鈕將取消怠速，同時顯示 屏提示“取消怠速”信息。

雨刮器開關

按下開關右側以接通雨刮。按下開關左側以斷開雨刮器。

如果開關在“接通”位置而雨刮不動，應立即切斷開關。檢查原因。如果開關一直開著，會損壞雨刮電機。

噴水器開關

按下并壓住開關右側以啟動前洗滌器。按下開關時，洗滌液會從噴嘴噴出。當放松開關后，洗滌器便會停止。

如果洗滌器連續使用超過20秒，或使用中沒有洗滌液噴出時，應立即切斷開關，否則會導致電機損壞。

工作燈開關

按下工作燈開關右側，則動臂左、右工作燈與旋轉臺工作燈亮，按下開關左側以斷開工作燈。

發動機油門控制盤

可通過調節該發動機油門控制盤改變油門位置的大小，從而改變發動機的轉速。

速度檔位對應設定的柴油機轉速如下表：

模式選擇

   本系統實現四種工作模式的控制，及重負荷作業模式（H模式），標準作業模式（S模式），普通作業模式（L模式），破碎作業模式（B模式）。

H模式時，發動機油門處于最大供油位置，發動機以全功率投入工作；

S模式時，液壓泵輸入功率的總和約為發動機最大功率的90%；

L模式時，液壓泵輸入功率的總和約為發動機最大功率的80%；

B模式，液壓泵輸入功率的總和約為發動機最大功率的70%；

    工作后每次只選一個工作模式，選定一個新的工作模式后，原工作模式自動消除。工作模式的選擇由顯示 屏上的“模式”按鈕控制。

行駛速度選擇

    控制“高速”或“低速”行駛速度選擇。每次啟動挖掘機時，系統處于低速狀態提示“低速”。按下 “低速“按鈕系統進入高速提示“高速”。行駛速度的選擇由顯示屏控制。

二次升壓補償

    當液壓系統壓力過小，發動機工作在1400轉以上時，在右操縱手柄上按下“升壓按鈕”，顯示屏上將提示“壓力補償5秒”，同時發動機轉速上升到2200轉/分，5秒后提示消失，發動機轉速回到原設定檔位。

啟動鑰匙開關

發動機起動開關在“接通”位置并且發動機在運轉時，以保持電路和液壓系統功能。

  斷開①：發動機起動開關鑰匙只能在發動機起動開關位于“斷開”位置時插入。同樣，發動機起動開關鑰匙也只能在發動機起動開關位于“斷開”位置時拔出。再次起動發動機前鑰匙必須先轉至“斷開”位置。轉動鑰匙至“斷開”位置以停止發動機。維修電路系統或機器的其他部件時，請把鑰匙開關打到“斷開”位置或拔掉鑰匙開關以切斷蓄電池電路。此時系統只有對室內燈、檢修燈保持供電。

 接通②：鑰匙從“斷開”到“接通”，系統除空調沒接通電源外顯示 屏、控制器等控制機構都上電。而在發動機啟動后，鑰匙從“接通”到“斷開”，則是關閉發動機，請確保發動機速度在1000轉左右運轉時再關閉發動機。

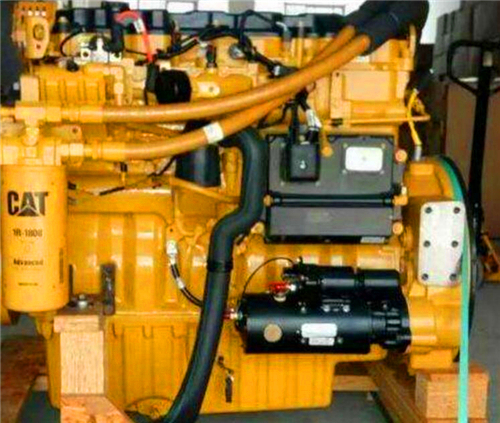

起動③：轉動發動機起動開關鑰匙到“起動”位置,啟動電機通電運轉以帶動發動機起動，此過程持續1~3秒。發動機起動后立即放松鑰匙。

液壓操縱

  每次起動柴油機時，液壓操縱啟動桿在“鎖住”位置，使所有液壓操縱機構都不能操作；如在“開鎖”位置，使發動機不能起動。當柴油機正常起動、發電機正常工作后，液壓操縱啟動桿在“鎖住”位置，柴油機速度油機速度為1000轉左右。將液壓操縱啟動桿放在“開鎖”位置，則可對挖掘機進行操作，發動機速度由發動機油門控制盤決定。如沒有作模式選擇，操縱液壓操縱機構，則直接進入默認模式（S模式）工作。以后每次操縱重新啟動時，系統回到操縱停止前的工作狀態。每次關機后離開駕駛室，注意將液壓操縱啟動桿放在“鎖住”位置，或關閉發動機。

充電指示燈（紅色）：

  當轉動鑰匙開關至接通位置時，該指示燈亮。鑰匙開關至起動位置后，發電機正常發電后，該指示燈會熄滅，如果該燈一直亮，則請檢查發電機是否出現故障。

監控及報警

   本系統采用具有較強功能的DIGITAL顯示 屏GP2301A實現對挖掘機有關操作、工況監測及報警顯示。一旦發生異常能及時報警，并指出故障部位，從而可及早清除故障隱患，減少維修時間，降低保養和維護費。

   本系統能實現對挖掘機以下監控及報警功能

l  燃油箱油位、發動機冷卻液溫度和機油壓力以指示針儀表的形式在顯示 屏上實時監控。

l  機油壓力不足實現在顯示 屏上彈出相應的“機油壓力不足”報警菜單及聲音報警。在排除故障之前不要起動發動機。

l  空氣濾清器阻塞實現在顯示 屏上彈出相應的“空氣濾清器阻塞”報警菜單。

l  當發動機冷卻液溫度達到98℃時，發動機冷卻液顯示將改變顏色；當發動機冷卻液溫度達到103℃時，發動機自動降低到1350rpm，直到冷卻液溫度降至正常溫度為止。

l  具有工作小時計，系統時間顯示且能對其進行調整。

l  能實時監控到控制器各輸入輸出開關點狀態，便于技術人員分析電路線束方面的好壞狀態。

l  能實時監控到控制器各傳感器參數值，便于技術人員分析發動機與液壓泵的匹配狀態并判斷各執行元件的正常與否狀態。
