康明斯QSK78發動機故障代碼141 142 143 144 145 146 147

2014-10-27 22:51:05

康明斯QSK78發動機故障代碼 141

機油壓力傳感器電路低壓故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
康明斯QSK78發動機故障代碼: 141 PID: P100 SPN: 100 FMI: 4 指示燈: 黃色 SRT: QU-141	檢測到康明斯QSK78發動機線束的機油壓力傳感器信號觸針上電壓低于 0.31 VDC。這不是 CENSE™ 系統錯誤。	無機油壓力的康明斯QSK78發動機保護。Centinel™ 系統禁用。

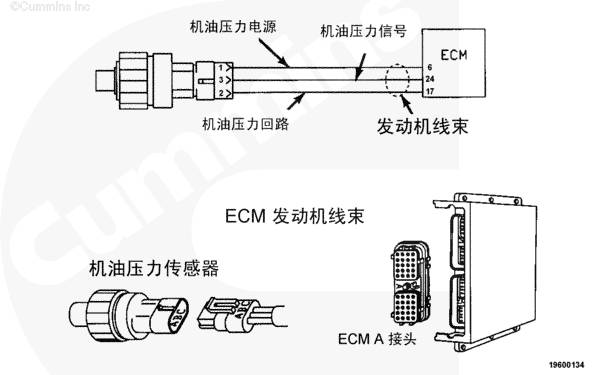

康明斯QSK78發動機機油壓力傳感器電路

電路描述

康明斯QSK78發動機機油壓力傳感器監測機油壓力并通過康明斯QSK78發動機線束的觸針 24 將信息傳送至 CM500 ECM。

CM500 ECM 監測觸針 24 上的電壓，預計在康明斯QSK78發動機正常運轉過程中電壓應在 0.5 到 4.5 伏之間變化。

觸針 24 上的電壓低于 0.31 伏將引發康明斯QSK78發動機故障代碼 141，這可能是由電源、信號或回路導線短路，電源或回路導線開路，CM500 ECM 電源電壓低或傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-141 故障診斷樹

康明斯QSK78發動機故障代碼 143

機油壓力低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
康明斯QSK78發動機故障代碼: 143 PID: P100 SPN: 100 FMI: 1 指示燈: 康明斯QSK78發動機保護 SRT: QU-143	檢測到康明斯QSK78發動機機油壓力偏低。這不是CENSE™ 系統錯誤。	報警后一段時間，標定設置功率逐漸下降和康明斯QSK78發動機停機。Centinel™ 系統禁用。

康明斯QSK78發動機機油壓力傳感器電路

電路描述

CM500 ECM 利用康明斯QSK78發動機機油壓力傳感器監測機油壓力。CM500 ECM 監測信號觸針上的電壓并將其轉換成壓力值。CM500 ECM 將機油壓力值用于康明斯QSK78發動機保護系統。

部件位置

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-143 故障診斷樹

康明斯QSK78發動機故障代碼 144

冷卻液溫度傳感器電路高溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
康明斯QSK78發動機故障代碼: 144 PID: P110 SPN: 110 FMI: 3 指示燈: 黃色 SRT: QU-144	檢測到康明斯QSK78發動機線束的冷卻液溫度傳感器信號觸針上電壓高于 4.95 VDC。這不是 CENSE™ 系統錯誤。	可能冒白煙。無康明斯QSK78發動機冷卻液溫度保護。Centinel™ 系統禁用。

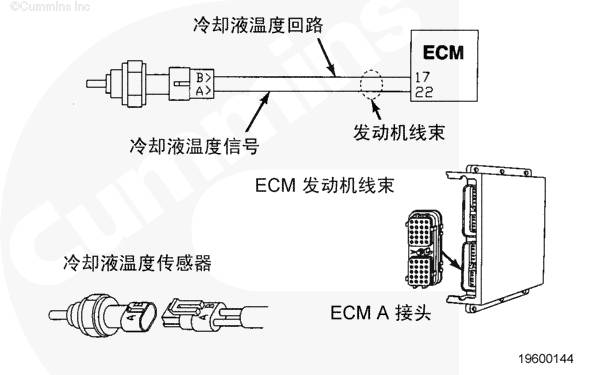

康明斯QSK78發動機冷卻液溫度傳感器電路

電路描述

CM500 ECM 將冷卻液溫度傳感器用于監測康明斯QSK78發動機冷卻液溫度。CM500 ECM 將冷卻液溫度用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.5 伏之間變化。

如果電壓高于 4.95 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 144。

觸針 22 上的電壓高于 4.95 伏可能是由信號或回路導線存在開路、電壓對信號或回路導線短路或傳感器開路故障造成的。

部件位置

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-144 故障診斷樹

康明斯QSK78發動機故障代碼 145

冷卻液溫度傳感器電路低溫故障

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
康明斯QSK78發動機故障代碼: 145 PID: P110 SPN: 110 FMI: 4 指示燈: 黃色 SRT: QU-145	在康明斯QSK78發動機線束的冷卻液溫度信號觸針上檢測到的電壓低于 0.21 VDC。這不是 CENSE™ 系統錯誤。	可能冒白煙。無康明斯QSK78發動機冷卻液溫度保護。Centinel™ 系統禁用。

康明斯QSK78發動機冷卻液溫度傳感器電路

電路描述

CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.21 和 4.95 伏之間變化。

如果電壓低于 0.21 伏持續 2 秒以上，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 145。

觸針 22 上的電壓低于 0.21 伏可能是由電源導線或回路導線上存在對地短路或傳感器內部接地故障造成的。

部件位置

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-145 故障診斷樹

康明斯QSK78發動機故障代碼 147

頻率油門信號低

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
康明斯QSK78發動機故障代碼: 147 PID: P91 SPN: 91 FMI: 8 指示燈: 紅色 SRT: QU-147	在 OEM 接口線束的頻率油門信號觸針上檢測到的頻率低于 100 Hz。這不是 CENSE™ 系統錯誤。	與標定相關的功率與轉速下降。

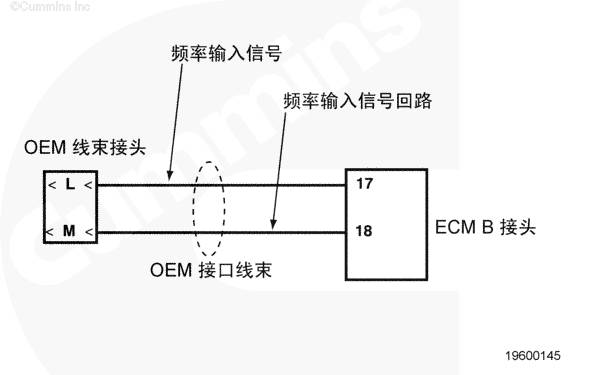

康明斯QSK78發動機油門頻率電路

電路描述

頻率油門通過 OEM 線束與 OEM 接口線束將駕駛員的油門指令提供給 CM500 ECM。CM500 ECM 利用此信號來確定供油指令。

部件位置

油門位置隨 OEM 的不同而變化。參考 OEM 手冊。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-147 故障診斷樹

康明斯QSK78發動機故障代碼 148

頻率油門電路信號高

概述

康明斯QSK78發動機故障代碼	造成故障的原因	產生后果
康明斯QSK78發動機故障代碼: 148 PID: P91 SPN: 91 FMI: 8 指示燈: 紅色 SRT: QU-148	在 OEM 接口線束的頻率油門信號觸針上檢測到的頻率高于 1500 Hz。這不是 CENSE™ 系統錯誤。	與標定相關的功率與轉速下降。
