Perkins404F-E22T與404F-E22TA發動機維修維護保養

Perkins404F-E22T與404F-E22TA發動機超速(OVERSPEED)

超速是指轉速高于圖示的給定發動機轉速700轉/分(RPM)。

•Perkins 404F-E22T2800RPM

Perkins404F-E22T與404F-E22TA發動機傳感器和電氣部件

本部分中的插圖顯示工業用發動機上傳感器和其他電氣部件的典型位置。具體發動機可能因應用而略有不同。操作部分超速(OVERSPEED

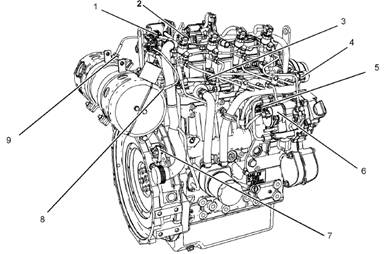

Perkins404F-E22T與404F-E22TA發動機典型示例

(1) Perkins404進氣歧管壓力（增壓）傳感器

(2) Perkins404電控單體噴油器

(3) Perkins404預熱塞

(4) Perkins404燃油壓力傳感器（燃油油軌壓力傳感器）

(5) Perkins404燃油溫度傳感器

(6) Perkins404高壓燃油泵的燃油計量電磁閥

(7) Perkins404曲軸轉速/正時傳感器

(8) Perkins404柴油氧化催化器(DOC)出口溫度傳感器

(9) Perkins404DOC進口溫度傳感器

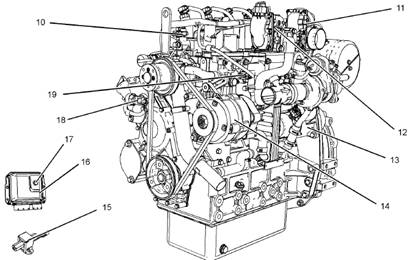

Perkins404F-E22T與404F-E22TA發動機典型示例

(10) Perkins404機油壓力開關

(11) Perkins404油門控制閥

(12) Perkins404NRS控制閥

(13) Perkins404起動馬達

(14) Perkins404交流發電機

(15) Perkins404低壓燃油泵/注油泵

(16) Perkins404電子控制模塊

(17) Perkins404大氣壓力傳感器的通風口

(18) Perkins404凸輪軸轉速/正時傳感器

(19) Perkins404冷卻液溫度傳感器

注:有些部件可能沒有安裝在部分應用上。DOC可能未配備溫度傳感器。可能未安裝節氣門。

Perkins404F-E22T與404F-E22TA發動機診斷

Perkins404F-E22T與404F-E22TA發動機自診斷

序列號:ER11–以上

Perkins電子發動機可執行自診斷測試。當系統檢測到現行故障時，診斷燈會點亮。診斷代碼將被儲存在電子控制模塊（ECM）的永久性存儲器中。通過使用電子維修工具可以檢索診斷代碼。有關更多信息，請參閱故障診斷與排除,電子維修工具。某些發動機安裝了電子顯示屏，可以直接閱讀發動機診斷代碼。關于檢索發動機診斷代碼的詳細資料，請參閱原設備制造廠提供的手冊。或者，請參閱故障診斷與排除,指示燈，了解更多信息。現行代碼代表目前存在的故障。應該首先查明這些故障。

Perkins404F-E22T與404F-E22TA發動機記錄的代碼表示出現下列情況：

•Perkins404F-E22T與404F-E22TA發動機間歇故障

•記錄的事件

•性能歷史記錄

一次最多可以存儲6個代碼。

如果已存在6個代碼，則Perkins404F-E22T與404F-E22TA發動機仍將對其他代碼做出反應，但ECM不會記錄故障。自代碼被記錄后，故障可能已經被排除。這些代碼并不意味著需要進行修理。這些代碼是存在某一狀況的指南或信號。代碼可能對故障診斷與排除有幫助。

當排除這些故障后，應清除相應的記錄的故障代碼。

Perkins404F-E22T與404F-E22TA發動機診斷燈

診斷燈用于指示存在現行故障。有關更多信息，請參閱故障診斷與排除,指示燈。故障診斷代碼將保持活動狀態直到問題得到解決。通過使用電子維修工具可以檢索診斷代碼。有關更多信息，請參閱故障診斷與排除,電子維修工具。

Perkins404F-E22T與404F-E22TA發動機故障記錄

系統提供故障記錄的能力。當電子控制模塊(ECM)產生一個活動診斷代碼時，此代碼將被記錄到ECM的存儲器中。通過電子維修工具可以識別ECM記錄的代碼。當故障排除或故障不再為現行狀態時，將會清除記錄的現行代碼。

出現活動診斷編碼的Perkins404F-E22T與404F-E22TA發動機的運行

如果發動機正常運行時診斷燈點亮，說明系統已經識別到不在規格范圍之內的狀況。使用電子維修工具來檢查激活的診斷代碼。

注:在故障排除前，功率將受限。如果機油壓力回到正常范圍以內，發動機依然可以在額定轉速和負載下運行。但是，應該盡快進行保養。

應查明激活的診斷代碼。應盡快糾正問題的起因。如果診斷代碼激活的起因已被解決且只有此激活診斷代碼，診斷燈將熄滅。

Perkins404F-E22T與404F-E22TA發動機的運行和性能可能會因產生的激活的診斷代碼而被限制。加速速率可能會顯著放慢。有關更多激活的診斷代碼和發動機性能之間關系的信息，請參閱故障診斷和排除指南。

出現間歇診斷編碼的發動機的運行

如果Perkins404F-E22T與404F-E22TA發動機正常運行時診斷燈發亮，接著診斷燈又熄滅，說明可能已經發生間歇故障。如果發生了故障，故障將被記錄到電子控制模塊（ECM）的存儲器中。在大多數情況下，不需要因為間歇性代碼而停止發動機。但是，操作員應檢索記錄的故障代碼并參考相應的信息。以確定事件的性質。操作人員應記錄有可能導致診斷燈點亮的任何觀察發現。

•功率低

•發動機轉速限制

•發動機振動或發動機噪音

該信息有助于對狀況進行故障排除。這些信息也可以為將來參考使用。有關診斷代碼的更多信息，請參閱此發動機的故障排除指南。

配置參數

系統配置參數影響Perkins404F-E22T與404F-E22TA發動機的排放或發動機的功率。配置參數在工廠進行編程設定。通常情況下，在發動機的整個壽命期間，請勿更改系統配置參數。如果更換電子控制模塊（ECM）的話，則必須重新編程設定系統配置參數。如果更換了ECM軟件，則不需要重新編程設置系統配置參數。有關更多信息，請參閱故障診斷與排除,系統配置參數。

Perkins404F-E22T與404F-E22TA發動機保養章節

Perkins404F-E22T與404F-E22TA發動機潤滑系統加注容量

發動機曲軸箱的加注容量反映了曲軸箱的近似容量或集油槽與標準機油濾清器容量之和。輔助機油濾清器系統需要額外的機油。有關輔助機油濾清器的容量大小，請參閱OEM技術規格。關于潤滑劑規格的其他資料見操作和保養手冊,保養部分。

(1)在這些Perkins404F-E22T與404F-E22TA發動機上可以使用多種型式的集油槽。使用這些數值來估算加注容量。使用發動機機油油尺來加注發動機至正確的機油油位。在本表中記錄結果。這些數值是曲軸箱集油槽的近似容量，其中包括工廠安裝的標準機油濾清器的容量。安裝了輔助機油濾清器的發動機將需要額外的機油。有關輔助機油濾清器的容量大小，請參閱OEM技術規格。

(2)潤滑系統總容量等于曲軸箱集油槽容量與工廠安裝的機油濾清器及潤滑系統加裝的其它濾清器的容量之和。在本行中填入潤滑系統總容量值。

Perkins404F-E22T與404F-E22TA發動機冷卻系統

為了正確保養冷卻系統，必須知道冷卻系統總容量。近似容量適用于Perkins404F-E22T與404F-E22TA發動機冷卻系統。外部系統容量將隨應用的不同而變化。有關外部系統的容量，請查閱原始設備制造商（OEM）的規格。需要知道這個容量數據以便確定整個冷卻系統需要多少冷卻液。

(1)外部系統包括一個散熱器或一個帶有下列部件的膨脹箱：熱交換器和管道。請參閱OEM技術規格。在本行中輸入外部系統容量值。

(2)冷卻系統總容量等于發動機容量與外部系統容量之和。在本行中填入冷卻系統總容量值。
