康明斯維修手冊 (4324654-titlepage)
ISB5.9 G CM2180
Bulletin Number 4324654-titlepage
Feedback / Help
前言
本手冊提供了對于安裝在底盤上的發動機的故障判斷和維修的指導。部件和總成的大修步驟將在發動機大修手冊中提供。關于如何使用本手冊請參考第 i 節引言部分。
請閱讀并遵守所有的安全守則。請參閱第 i 節-引言的通用安全守則中的警告。
編輯本手冊用于指導維修技工通過邏輯步驟來判別和排除與本發動機有關的故障。本手冊不涉及有關車輛或設備方面的問題。有關整車的維修步驟請向車輛或者設備制造廠家咨詢。
一系列專用維修手冊（例如：大修、技術規范和備用維修）可以提供，并可以通過您當?shù)氐目得魉罐k事處訂購。第 L 節服務文獻中有康明斯地區辦事處列表。
本手冊中所使用的維修步驟是康明斯公司推薦的。某些維修步驟需要使用特殊的維修工具。請按要求使用正確的工具。
康明斯公司鼓勵本手冊的使用者提出本手冊中存在的錯誤、遺漏和建議，以利改進。請使用本手冊末尾郵資已付的帶有地址的文獻調查表來提出您的意見。
本手冊中的技術規范和大修資料是根據本手冊付印時的信息整理的。康明斯公司保留隨時更改信息而不事先通知的權利。如果您發現發動機與本手冊中的信息不符，請與當?shù)氐目得魉固丶s維修站聯系，如果您在美國或加拿大，請撥打免費電話 1-800-DIESELS （1-800-343-7357）。
康明斯發動機是使用最新的技術和最優質的零部件制造的。當需要更換零部件時，建議只使用純正的康明斯或 Recon®更換零部件。
康明斯發動機識別目錄|
發動機銘牌 |
|
ECM 銘牌 |
|
Cummins® 發動機名稱 |
|
發動機銘牌 |
TOC | ||||||||||||
| |||||||||||||
|
ECM 銘牌 |
TOC | ||||||
| |||||||
|
Cummins® 發動機名稱 |
TOC | |||||||||||||
| ||||||||||||||
|
| ||||||||||||||
|
發動機視圖 |
|
康明斯發動機視圖 |
TOC | ||||||||||
|

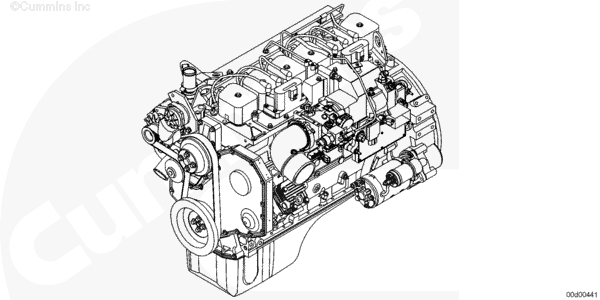

下圖顯示主要的發動機外部部件、濾清器以及其它維修與維護保養點的位置。 注: 該插圖顯示一臺典型的發動機，僅用作參考。
1. 發動機油底殼 2. 發動機機油濾清器 3. 自動皮帶張緊器 4. 發動機吊耳 5. 發動機機油加注口蓋。
1. 發動機機油壓力/溫度傳感器 2. 燃氣質量流量傳感器 3. 發動機轉速/位置傳感器 4. 空氣壓縮機 5. 點火控制模塊 (ICM) 6. 燃料殼體 7. 進氣彎頭 8. 發動機油門執行器 9. 油門進氣壓力傳感器 10. 點火線圈 11. 排氣背壓傳感器 12. 燃料進口接頭 13. 發動機吊耳 14. 燃料壓力調節器 15. 燃料調節器進口壓力傳感器 16. 燃料控制閥 17. 電子控制模塊 (ECM) 18. 飛輪殼體 19. 起動馬達電磁閥 20. 起動馬達 21. 爆震傳感器。

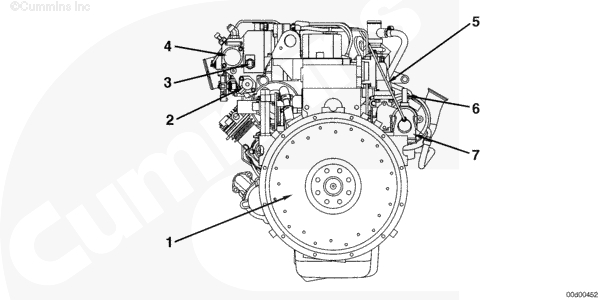

1. 飛輪 2. 燃料切斷閥 3. 進氣歧管壓力/溫度傳感器 4. 燃料壓力調節器 5. 排氣背壓傳感器管 6. 排氣氧傳感器 7. 渦輪增壓器排氣口。
1. 機油排放 2. 渦輪增壓器冷卻液回流 3. 渦輪增壓器機油回流 4. 排氣出口接頭 5. 渦輪增壓器機油供應 6. 渦輪增壓器冷卻液供應 7. 節溫器殼體 8. 機油冷卻器 9. 冷卻液進口 10. 機油濾清器。

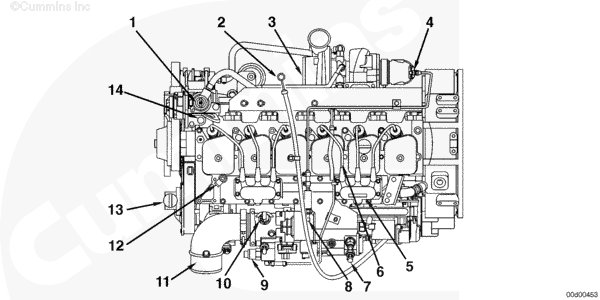

1. 發動機冷卻液節溫器 2. 機油標尺 3. 渦輪增壓器壓縮機進口 4. 排氣氧傳感器 5. 點火線圈 6. 火花塞高壓線 7. 燃料調節器出口溫度/壓力傳感器 8. 排氣背壓傳感器 9. 渦輪增壓器廢氣旁通閥控制閥 10. 油門進氣溫度/濕度傳感器 11. 進氣管接頭 12. 爆震傳感器 13. 機油加注蓋 14. 冷卻液溫度傳感器。 | |||||||||||
發動機銘牌包含有關發動機的具體信息。發動機生產序號 (ESN) (1) 和控制零件目錄 (CPL) (2) 為訂購零件和服務要求提供有關信息。
下一個
前一個
下一個
電子控制模塊 (ECM) 銘牌顯示與 ECM 有關的信息以及怎樣對 ECM 編程。銘牌位于 ECM 上，在 ECM 接頭上部。
前一個
下一個
康明斯發動機名稱和圖中所表達的是一致的。
