Perkins400柴油發動機機油濾清器-更換

注意:在檢驗、保養、測試、調整及維修產品時，務必留心，確保液體盛裝在容器中。在打開任何腔室或拆解任何儲有液體的部件之前，要準備好用合適的容器收集液體。按照本地法規和指令處置所有液體。

注意:保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。不要在發動機冷機時排放機油。由于機油較冷，懸浮廢物微粒沉淀在油底殼的底部。廢物顆粒無法隨放掉的冷態機油一起被清除。在發動機停機時放掉曲軸箱機油。當機油仍然溫熱時，放掉曲軸箱內的機油。這種放油方法可使懸浮在機油中的廢物微粒隨機油一起放掉。不按該推薦程序進行操作會造成廢物微粒隨新機油在發動機潤滑系統中再循環。

排出發動機機油

待發動機在正常工作溫度下運轉后，使其停機。采用以下方法之一來放掉發動機曲軸箱機油：

•如果發動機配備了放油閥，逆時針轉動放油閥旋鈕以便放掉機油。機油放凈之后，順時針旋轉放油閥的旋鈕以便關閉放油閥。

•如果發動機沒有配備放油閥，拆下機油放油塞以便放掉機油。機油排出后，放油螺塞應在清潔后裝回。

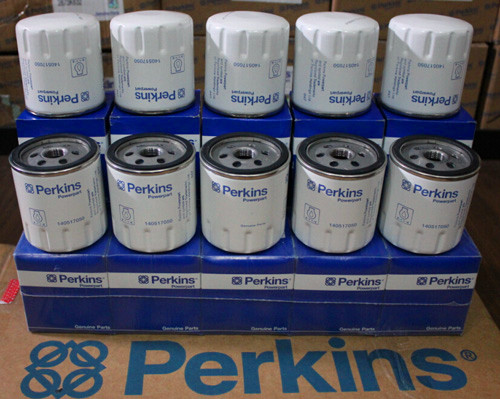

更換Perkins400柴油發動機機油濾清器

注意:珀金斯機油濾清器是按照珀金斯技術參數制造的。使用珀金斯未經推薦的機油濾清器可能造成發動機軸承和曲軸等發動機部件嚴重損壞。這些嚴重的發動機損壞由未經過濾的機油攜帶進入發動機潤滑系統的大的廢物顆粒引起的。只能使用珀金斯推薦的機油濾清器。

注:下列操作作為預防性維護保養程序的一部分進行。

2.使用適當?shù)墓ぞ咔虚_機油濾清器。展開褶紙，檢查機油濾清器中是否有金屬碎屑。機油濾清器中過量的金屬碎屑可能說明早期磨損或故障即將發生。

用磁鐵來分離機油濾清器濾芯內發現的黑色金屬和有色金屬。黑色金屬說明發動機的鋼或鑄鐵零件磨損。

有色金屬說明發動機的鋁、黃銅或青銅零件磨損。可能涉及的零件有：主軸承,連桿軸承,渦輪增壓器軸承和缸蓋.由于正常磨損和摩擦，機油濾清器內發現少量的金屬碎屑是正常的。如果發現機油濾清器中的碎屑過量，請與您的珀金斯代理商或您的珀金斯分銷商聯系，以便做進一步的分析。

(1)機油冷卻器

(2)接頭

(3)機油濾清器

注:機油冷卻器(1)和接頭(2)安裝在配備渦輪增壓器的發動機上。

3.清潔缸體或機油冷卻器(1)的密封面。

4.在新的機油濾清器密封圈(3)上涂敷清潔的發動機機油。

注意:安裝前不要用機油充滿機油濾清器。這些機油將不被過濾并可能受到污染。被污染的機油可能導致發動機部件的加速磨損。

5.安裝機油濾清器。用手擰緊機油濾清器。不要

過分擰緊機油濾清器。

向發動機曲軸箱加注機油

1.拆下機油加注口蓋。關于潤滑劑技術規范的詳細資料，見《Perkins400Perkins400操作和保養手冊》。向曲軸箱中加注正確數量的機油。有關加注容量的更多信息，請參閱《Perkins400Perkins400操作和保養手冊》。

注意:如果配備了輔助機油濾清器系統或遠距離機油濾清器系統，遵循原始設備制造商(OEM)或濾清器制造商的建議。曲軸箱的機油加注過度或不足都有可能導致發動機的損害。

注意:為防止曲軸軸瓦的損壞，在斷油情況下盤車起動發動機。這將在起動發動機之前將濾清器注滿。發動機盤車時間不要超過30秒鐘。

2.起動并在“低怠速(LOWIDLE)”運轉發動機兩分鐘。進行此步驟是為了確保潤滑系統中有機油和機油濾清器內充滿機油。檢查機油濾清器是否有機油滲漏。

3.使發動機停機并等待至少十分鐘，使機油流回油底殼。

典型示例

4.取出機油油位表，檢查油位。保持機油油位在油尺的“加(ADD)”與“滿(FULL)”標記之間。
項目  零件號  數量   描述
1 U11217521 1 U11217521 CYLINDER HEAD COVER
1 u11217521 1 u11217521缸蓋罩
2 111996401 1 111996401 GASKET - CYL. HEAD COVER
2 111996401 1 111996401 -氣缸蓋墊片
3 110566080 1 110566080 BREATHER VALVE
110566080、1個110566080通呼吸閥
4 U10998331 1 U10998331 GASKET
4 u10998331 1 u10998331墊片
5 U10566170 1 U10566170 ADAPTOR
5 u10566170 1 u10566170適配器
6 011100430 4 011100430 BOLT
011100430號4號011100430螺栓
7 064400010 1 064400010 PLUG
064400010、1、064400010水堵7
8 110666060 1 110666060 GAUZE
110666060、1、110666060紗布8
9 110666280 1 110666280 PLATE
110666280、1、110666280盤9
10 015600406 6 015600406 SCREW
015600406、6螺桿015600406 10
11 011310640 2 011310640 SCREW
011310640、2螺桿011310640 11
12 011310660 3 011310660 SCREW
011310660、3螺桿011310660 12
13 024600010 4 024600010 NUT
024600010、4螺母024600010 13
14 140996270 4 140996270 WASHER
140996270號4號140996270墊圈
15 T12119005 1 T12119005 STUD
15 t12119005 1 t12119005螺柱
16 023100006 1 023100006 NUT
1 135756180 1 135756180 TURBOCHARGER
135756180渦輪增壓器1 1
2 135997020 1 135997020 GASKET - TURBOCHARGER
135997020、1墊片2 TURBOCHARGER
3 023100008 4 023100008 NUT
023100008、4螺母023100008 3
4 135997031 1 135997031 GASKET
135997031、1、135997031墊片4
5 2313C059 5 2313C059 STUD
5 2313c059 5 2313c059螺柱
6 026200008 5 026200008 WASHER
026200008號5號026200008墊圈
7 027100008 5 027100008 WASHER
027100008號5號027100008墊圈
8 023100008 5 023100008 NUT
023100008、5螺母023100008 8
9 130976650 1 U30976650 STAY
9 130976650 1 u30976650停留
10 2314H002 1 2314H002 SCREW
10 2314h002 1 2314h002螺釘
10 011510816 1 011510816 SCREW
011510816、1螺桿011510816 10
11 011510820 1 011510820 SCREW
011510820、1螺桿011510820 11
13 2314H003 4 2314H003 SCREW
13 2314h003 4 2314h003螺釘
1 U5MK8267 1 U5MK8267 OIL PUMP IDLER GEAR
1 u5mk8267 1 u5mk8267油泵從動齒輪
2 1 SHAFT
2 1軸
3 199266270 1 199266270 THRUST WASHER
199266270 1 199266270推力墊圈
4 1 IDLER GEAR
1惰輪4
5 1 ROTOR
5 1轉子
6 140116220 1 140116220 COVER
140116220、1、140116220蓋6
7 1 SHIM
1墊片7
(7) 199286150 1 199286150 SHIM
（7）1第199286150墊片199286150
(7) 199286160 1 199286160 SHIM
（7）1第199286160墊片199286160
(7) 199286170 1 199286170 SHIM
（7）1第199286170墊片199286170
(7) 199286180 1 199286180 SHIM
（7）1第199286180墊片199286180
8 198216720 1 198216720 SPRING
198216720、1、198216720、8彈簧
9 199236540 1 199236540 COLLAR
199236540、1、199236540領9
10 036800010 1 036800010 CIRCLIP
10 036800010 1 036800010卡簧
027100004 1 027100004 WASHER
1號027100004墊圈
1 185366190 4 185366190 GLOWPLUG
1 185366190 4 185366190預熱塞
4 185376150 1 185376150 BAR
185376150、1號185376150桿
5 023100004 1 023100004 NUT
023100004、1螺母023100004 5
5 020100004 1 020100004 NUT
020100004、1螺母020100004 5
185206450 1 U85206520 SOLENOID
185206450 1 u85206520停車電磁閥
U85206451 1 U85206520 SOLENOID
u85206451 1 u85206520停車電磁閥
U85206452 1 U85206520 SOLENOID
u85206452 1 u85206520停車電磁閥
1 125416440 1 125416440 CONTROL LEVER
125416440、1、125416440控制桿1
2 U85206520 1 U85206520 SOLENOID
2 u85206520 1 u85206520停車電磁閥
3 025100016 1 025100016 WASHER
025100016號1號025100016墊圈
1 111996401 1 111996401 GASKET - CYL. HEAD COVER
1 111996401 1 111996401 -氣缸蓋墊片
2 135996780 1 135996780 GASKET - EXHAUST MANIFOLD
135996780、1墊片135996780排氣歧管
3 064400010 1 064400010 PLUG
064400010、1、064400010水堵3
